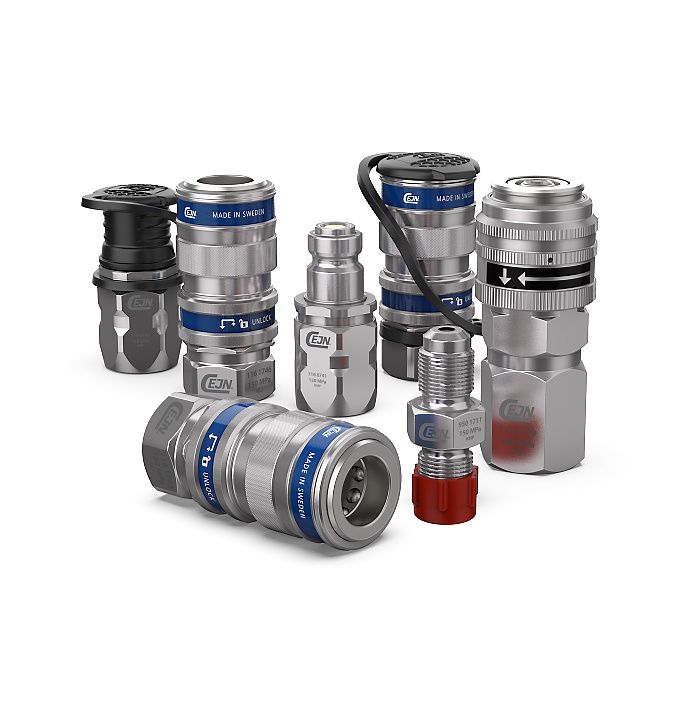

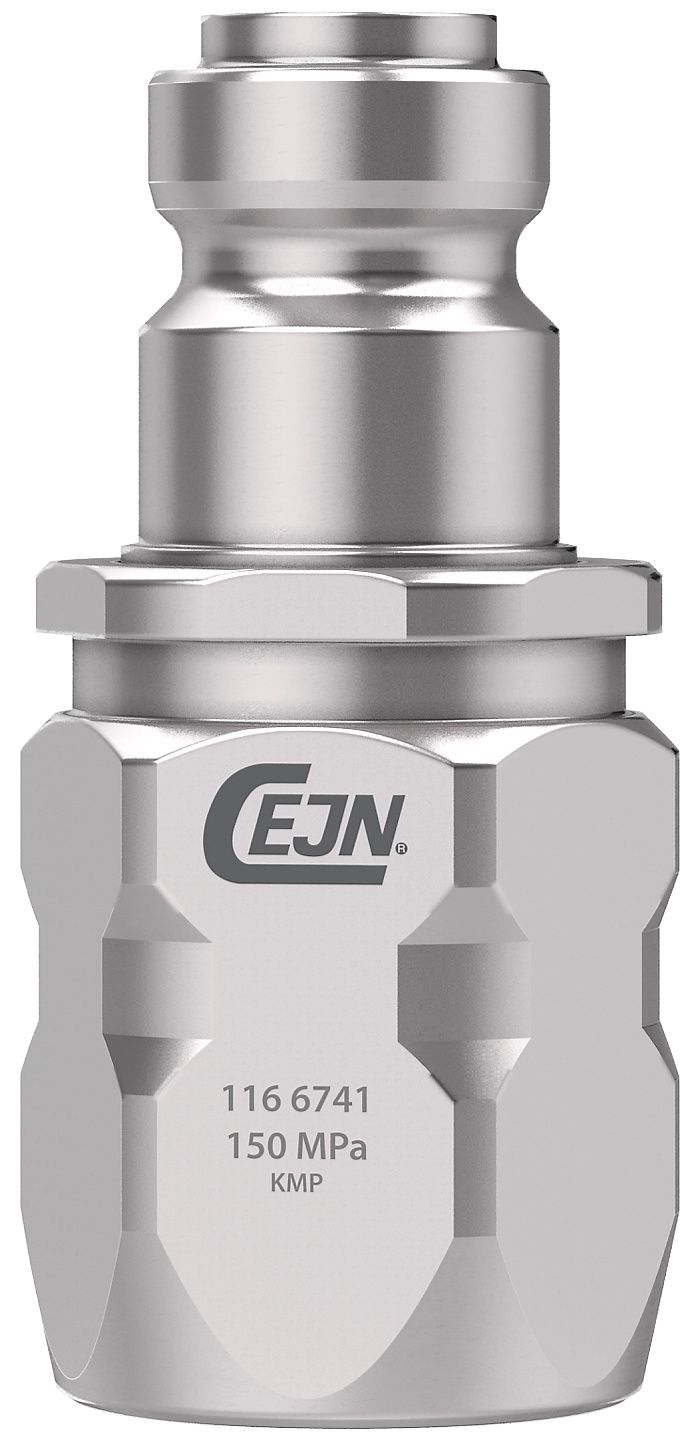

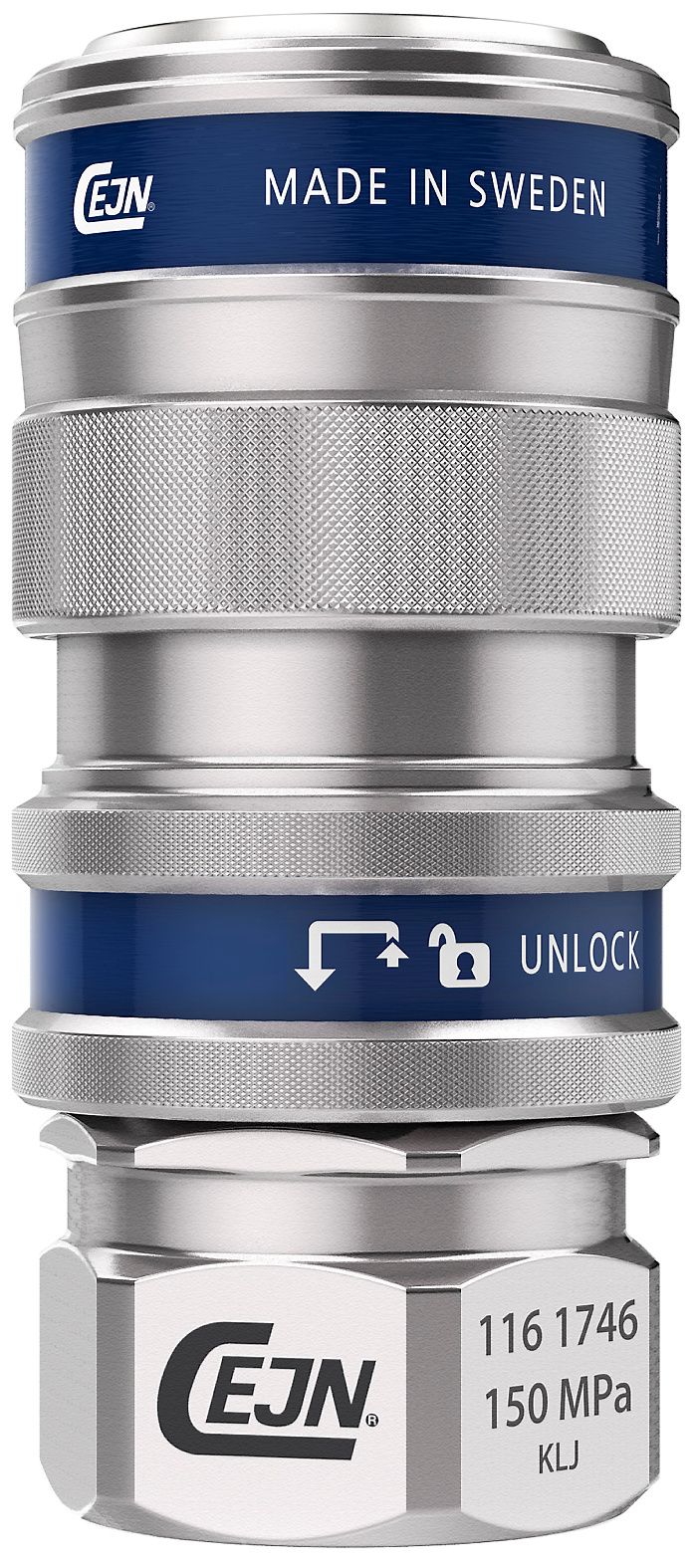

Séries 116 - coupleur - cejn - aisi 316, acier inoxydable traité
Description
Séries 116 acier inoxydable, 150 MPa Acier inoxydable
Une conception originale CEJN pour une utilisation sur des outils traditionnels tels que tendeurs, clés, extracteurs, blocs d'alimentation et autres dans des environnements difficiles et corrosifs. Ses dimensions extérieures sont extrêmement réduites et sa fonctionnalité anti-goutte est une caractéristique donnée. Le verrou de sécurité ajoute une couche de sécurité supplémentaire en éliminant tout risque de déconnexion accidentelle. Tous les composants exposés sont en acier inoxydable, ou même en acier résistant aux acides, afin d'assurer la plus longue durée de vie possible et d'économiser à la fois l'environnement et l'argent. Pour prolonger la durée de vie de l'ensemble du système hydraulique, le coupleur et l'embout sont munis de capuchons anti-poussière en plastique. Les capuchons anti-poussière en aluminium peuvent être commandés séparément.
Débit d'huile
x: Débit, l/mn (GPM UK)
y: Perte de charge, MPa
Diamètre nominal 2.5 mm (0.1") Débit d'huile 6.0 l/min (1.3 GPM UK) Pression de service maxi 150 MPa Pression d'éclatement min 300 MPa Plage de température -30°C - +100°C (-22°F - +212°F) Matière du coupleur AISI 316, acier inoxydable traité Matière de l'embout AISI 316, acier inoxydable traité Matière joint Nitrile (NBR), autres matières sur demande Débit mesuré pour une perte de charge de 0,4 MPa
*CMS= joint métal Cejn (cône de 120 °), T1= joint métal/caoutchouc (19 950 0061), T2= joint métal/caoutchouc (19 950 0062), T3= joint métal/caoutchouc (19 950 0064), T4= joint métal/caoutchouc haute résistance (19 950 0083), W= rondelle de cuivre (09 950 4600).
Consultez un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit d'effectuer toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO standards. Toutes les mesures sont en mm.
Une conception originale CEJN pour une utilisation sur des outils traditionnels tels que tendeurs, clés, extracteurs, blocs d'alimentation et autres dans des environnements difficiles et corrosifs. Ses dimensions extérieures sont extrêmement réduites et sa fonctionnalité anti-goutte est une caractéristique donnée. Le verrou de sécurité ajoute une couche de sécurité supplémentaire en éliminant tout risque de déconnexion accidentelle. Tous les composants exposés sont en acier inoxydable, ou même en acier résistant aux acides, afin d'assurer la plus longue durée de vie possible et d'économiser à la fois l'environnement et l'argent. Pour prolonger la durée de vie de l'ensemble du système hydraulique, le coupleur et l'embout sont munis de capuchons anti-poussière en plastique. Les capuchons anti-poussière en aluminium peuvent être commandés séparément.
Débit d'huile
x: Débit, l/mn (GPM UK)
y: Perte de charge, MPa
Diamètre nominal 2.5 mm (0.1") Débit d'huile 6.0 l/min (1.3 GPM UK) Pression de service maxi 150 MPa Pression d'éclatement min 300 MPa Plage de température -30°C - +100°C (-22°F - +212°F) Matière du coupleur AISI 316, acier inoxydable traité Matière de l'embout AISI 316, acier inoxydable traité Matière joint Nitrile (NBR), autres matières sur demande Débit mesuré pour une perte de charge de 0,4 MPa
*CMS= joint métal Cejn (cône de 120 °), T1= joint métal/caoutchouc (19 950 0061), T2= joint métal/caoutchouc (19 950 0062), T3= joint métal/caoutchouc (19 950 0064), T4= joint métal/caoutchouc haute résistance (19 950 0083), W= rondelle de cuivre (09 950 4600).
Consultez un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit d'effectuer toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO standards. Toutes les mesures sont en mm.
Besoin de plusieurs devis pour comparer ?
Gagnez du temps avec la demande groupée.
Diamètre du coupleur :
