Séries 116, 150 MPa

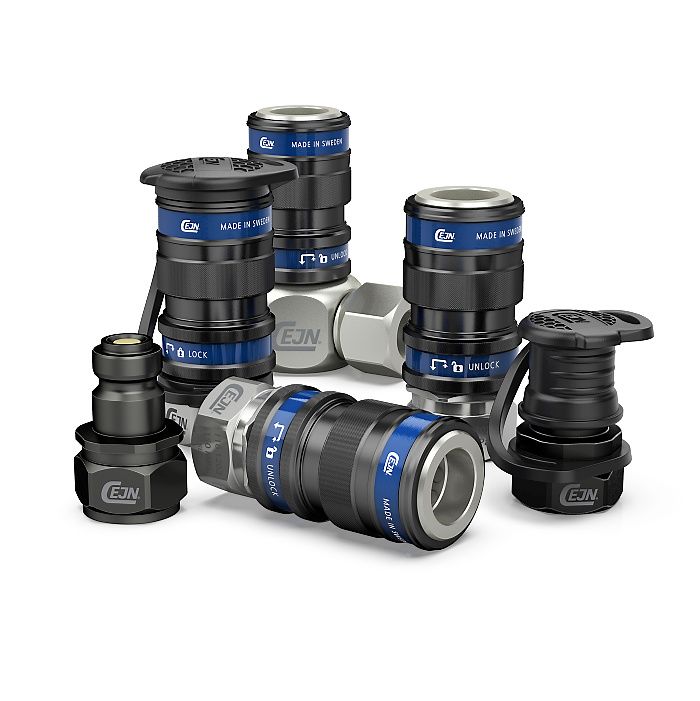

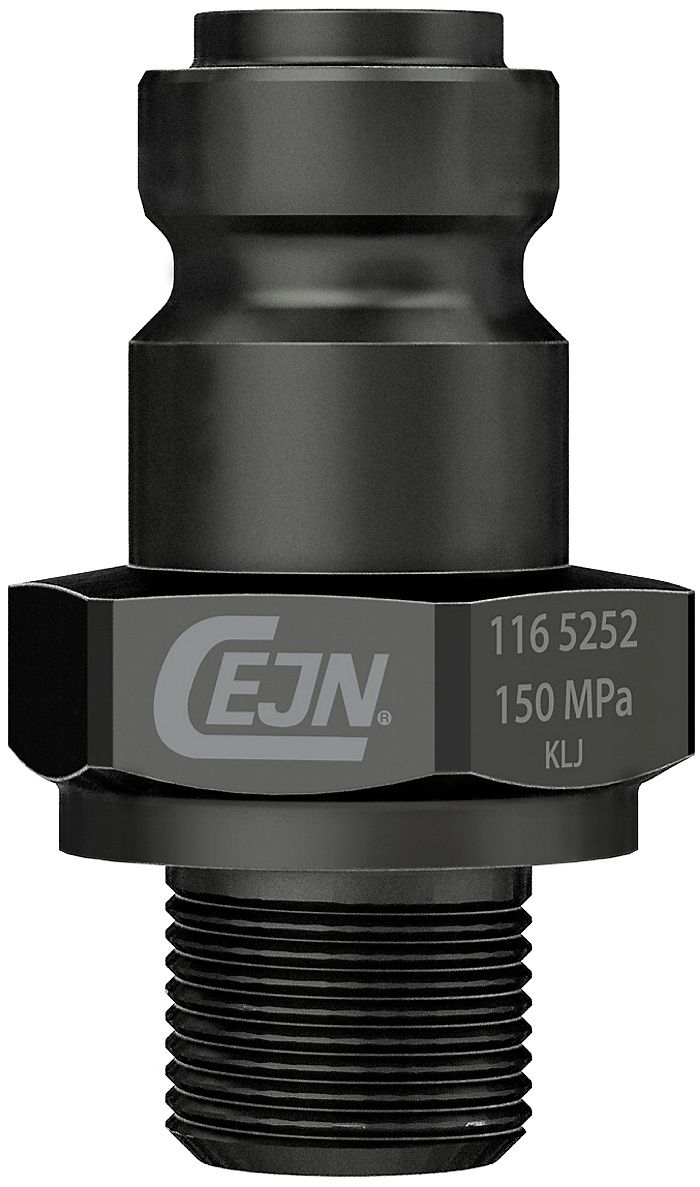

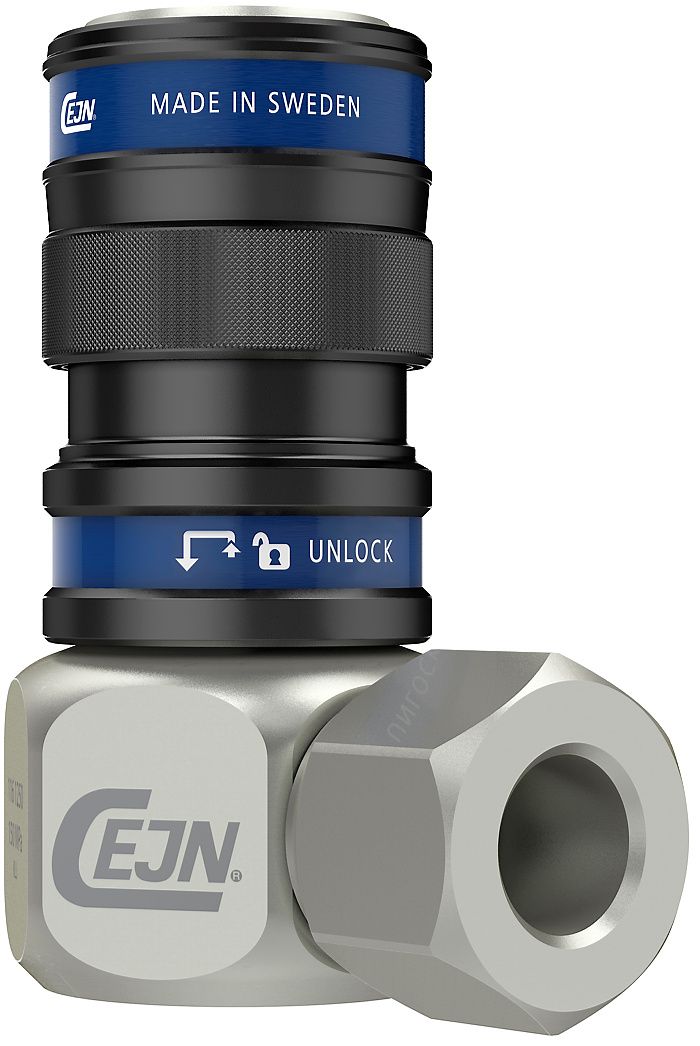

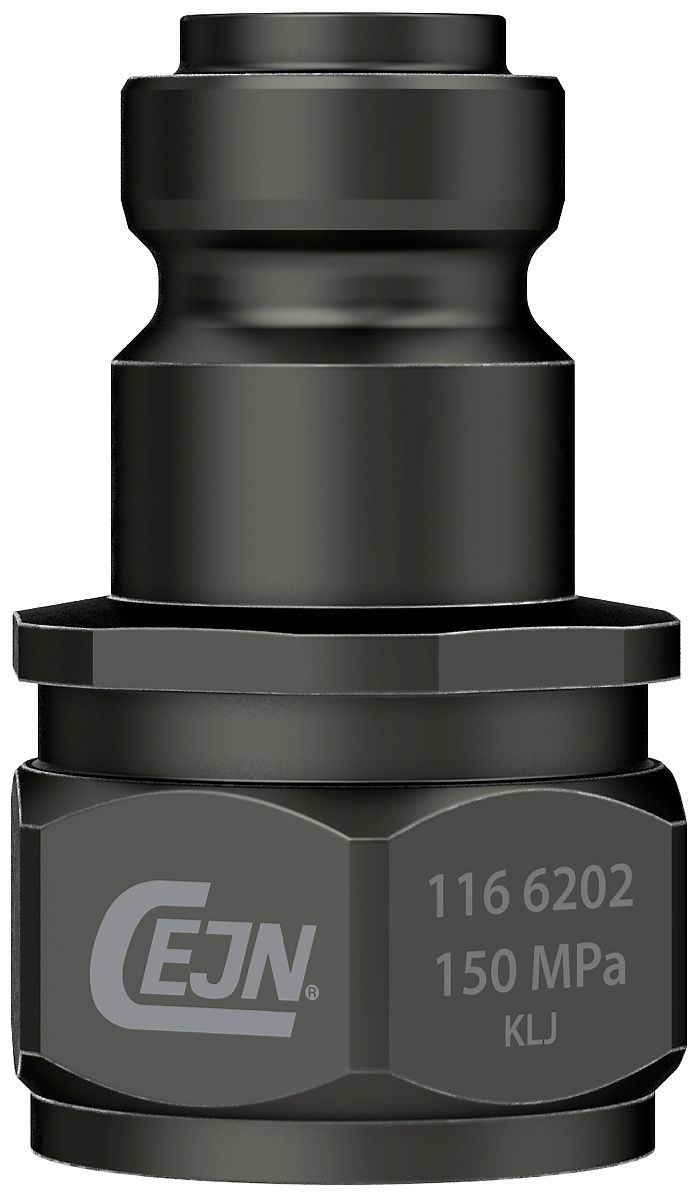

Les raccords rapides hydrauliques de la série 116 pour ultra-haute pression sont faciles à manipuler, sûrs et fiables. Les raccords rapides sont disponibles en version standard ou à faces planes. Les coupleurs de la série 116 sont des coupleurs anti-goutte avec connexion et déconnexion propres qui protègent à la fois l'environnement et l'intégrité du circuit. Le verrou de sécurité ajoute une couche de sécurité supplémentaire en éliminant tout risque de déconnexion accidentelle. Sa conception robuste et performante avec des dimensions extérieures réduites en fait une option adaptée à de nombreuses applications différentes. De plus, un raccord pivotant à 90° est disponible pour une utilisation dans des espaces confinés. Les coupleurs et embouts sont disponibles en acier inoxydable pour une utilisation dans des environnements corrosifs. Des capuchons anti-poussière en plastique sont fournis de série pour les coupleurs et les embouts. Ils prolongent la durée de vie des coupleurs, des embouts et de l'ensemble du système hydraulique. Des capuchons anti-poussière en aluminium sont également disponibles sur demande.
Applications : Tension hydraulique, bancs d'essais, cylindres.
Diamètre nominal 2.5 mm (0.1") Débit d'huile 6.0 l/min (1.3 GPM UK) Pression de service maxi 150 MPa Pression d'éclatement min 300 MPa Plage de température -30°C - +100°C (-22°F - +212°F) Matière du coupleur Acier traité zingué bichromaté Matière de l'embout Acier traité zingué bichromaté Matière joint Nitrile (NBR) autre joints disponibles sur demande Débit mesuré pour une perte de charge de 0.4 Mpa.
*CMS= joint métal Cejn (cône de 120 °), T1= joint métal/caoutchouc (19 950 0061), T2= joint métal/caoutchouc (19 950 0062), T3= joint métal/caoutchouc (19 950 0064), T4= joint métal/caoutchouc haute résistance (19 950 0083), W= rondelle de cuivre (09 950 4600).
Consulter un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande. Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit d'effectuer toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
