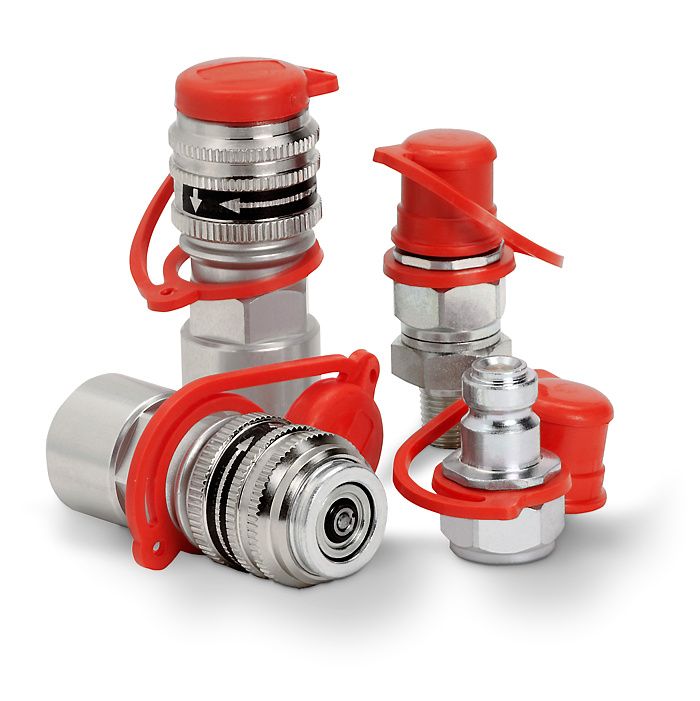

Séries 115 Face-Plane, 80 MPa
En version Flat-Face, la série 115 offre une pression de service de 80 MPa. La série est d'une extrême légèreté avec une partie arrière en aluminium et convient parfaitement aux applications pour lesquelles le poids est un facteur important. La série 115 Flat-Face est particulièrement recommandée pour les équipements d'intervention et de secours, les outils de serrage et les dispositifs de sertissage de câbles.
Débit d'huile
x: Débit, l/min
y: Perte de charge, MPa
Diamètre nominal 2.5 mm (0.1") Débit d'huile 5.3 l/min (1.2 GPM UK) Pression de service maxi 80 MPa Pression d'éclatement min 280 MPa Plage de température -30°C - +100°C (-22°F - +212°F) Matière du coupleur Acier traité zingué chromé Matière de l'embout Acier traité zingué chromé Matière joint Nitrile (NBR) autre matière sur demande Débit mesuré pour une perte de charge de 0.4 MPa.
*CMS = Etancheité métal / métal (cône 120°). T1 joint métallo-plastique. T2 =caoutchouc
Consulter un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit de toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
