Séries 115, 100 mpa - coupleur - cejn - acier traité zingué chromé
Description
Séries 115, 100 MPa

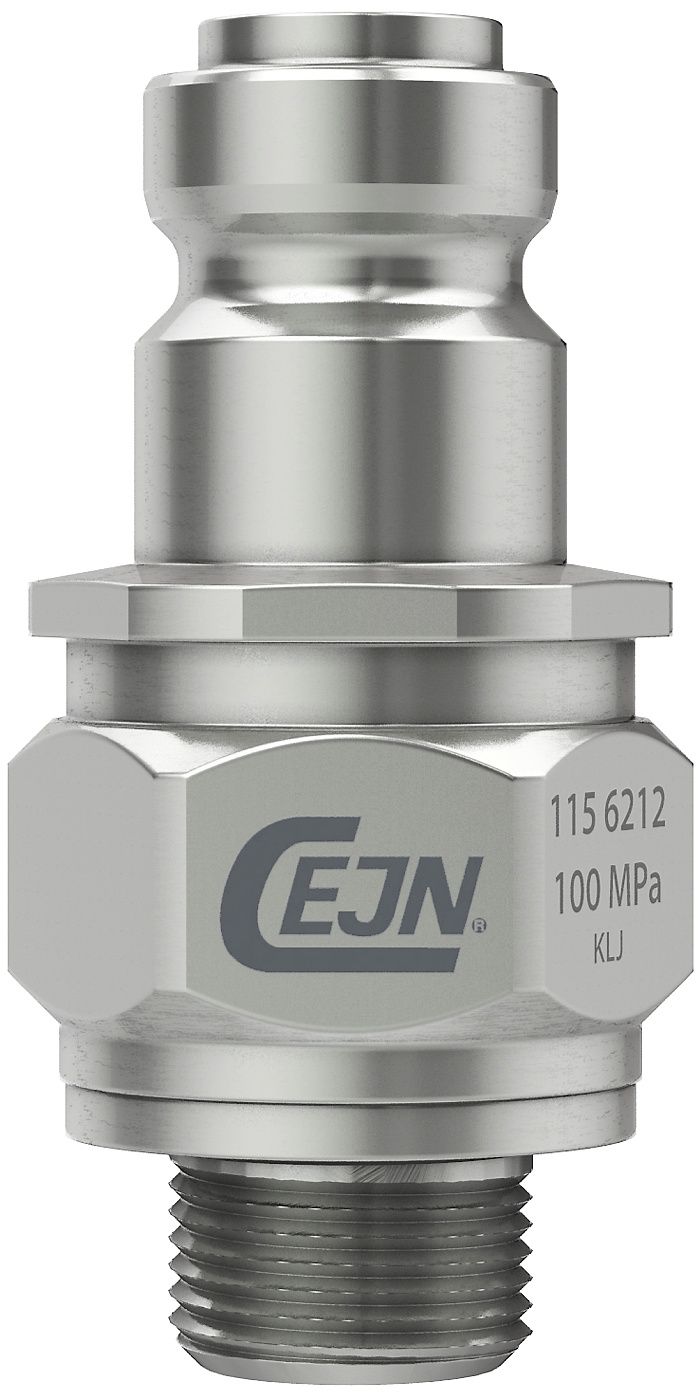

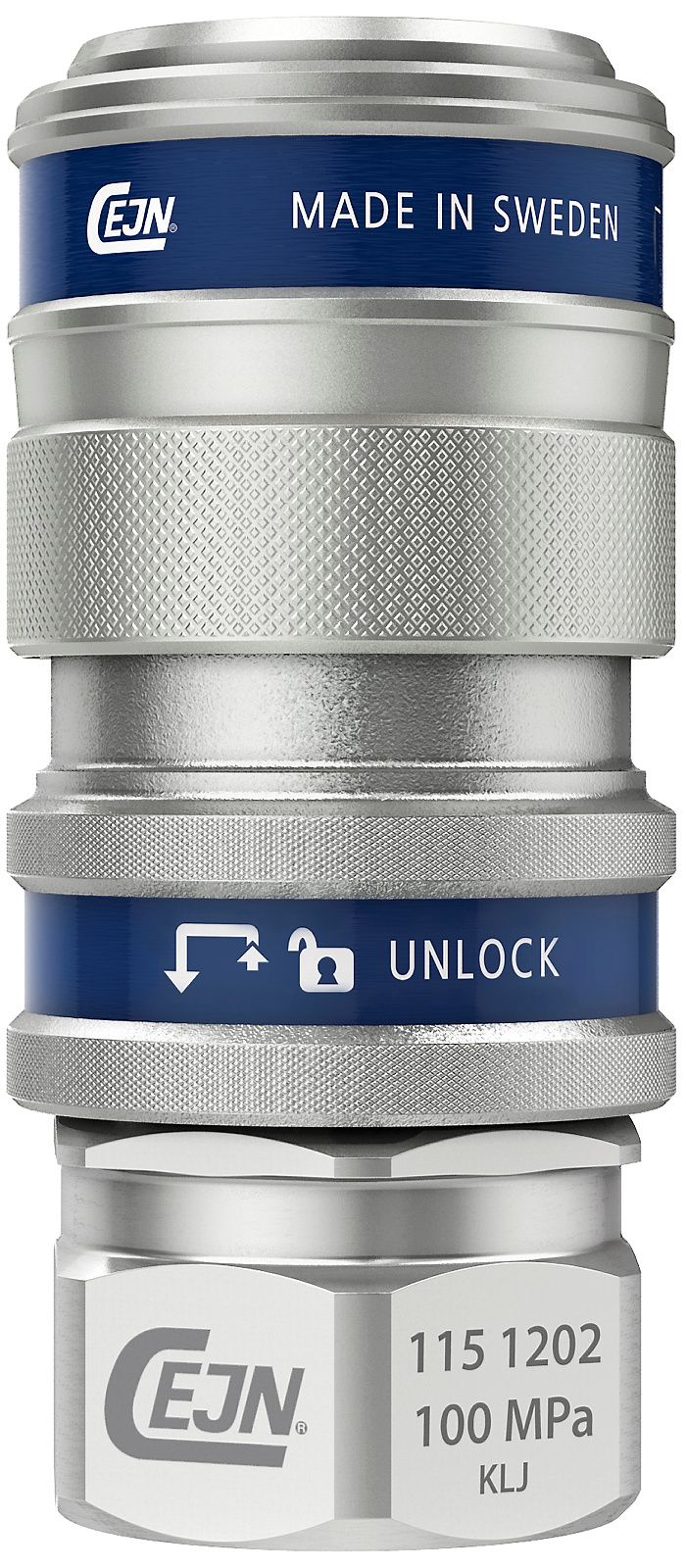

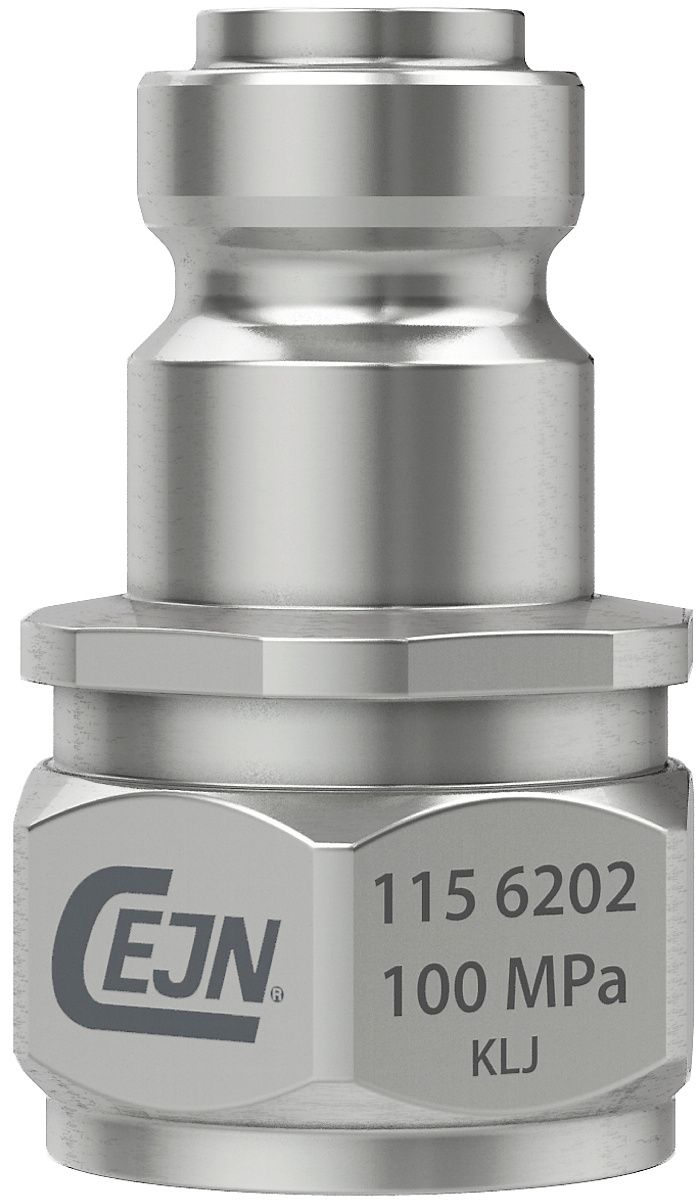

Les raccords rapides hydrauliques de la série 115 pour ultra-haute pression sont faciles à manipuler, sûrs et fiables. Les raccords rapides sont disponibles en version standard ou à faces planes. Les coupleurs de la série 115 sont des coupleurs anti-goutte avec connexion et déconnexion propres qui protègent à la fois l'environnement et l'intégrité du circuit. Le verrou de sécurité ajoute une couche de sécurité supplémentaire en éliminant tout risque de déconnexion accidentelle. Sa conception robuste et performante avec des dimensions extérieures réduites en fait une option adaptée à de nombreuses applications différentes. Les embouts sont également disponibles avec un clapet de rupture de tuyau. En cas de rupture d'un tuyau, l'embout se ferme et empêche les déversements d'huile qui pourraient perturber la production et nuire à l'environnement. Des capuchons anti-poussière en plastique sont fournis de série pour les coupleurs et les embouts. Ils prolongent la durée de vie des coupleurs, des embouts et de l'ensemble du système hydraulique. Des capuchons anti-poussière en aluminium sont également disponibles sur demande.
Applications : Tension hydraulique de boulons, Bancs d'essai, Cylindres, Extracteurs de roulements, Outils de serrage, Outils de sauvetage
Diamètre nominal 2.5 mm (0.1") Débit d'huile 6.0 l/min (1.3 GPM UK) Pression de service maxi 100 MPa Pression d'éclatement min 260 MPa Plage de température -30°C - +100°C (-22°F - +212°F) Matière du coupleur Acier traité zingué chromé Matière de l'embout Acier traité zingué chromé Matière joint Nitrile (NBR), autres joints sur demande Débit mesuré pour une perte de charge de 0.4 MPa.

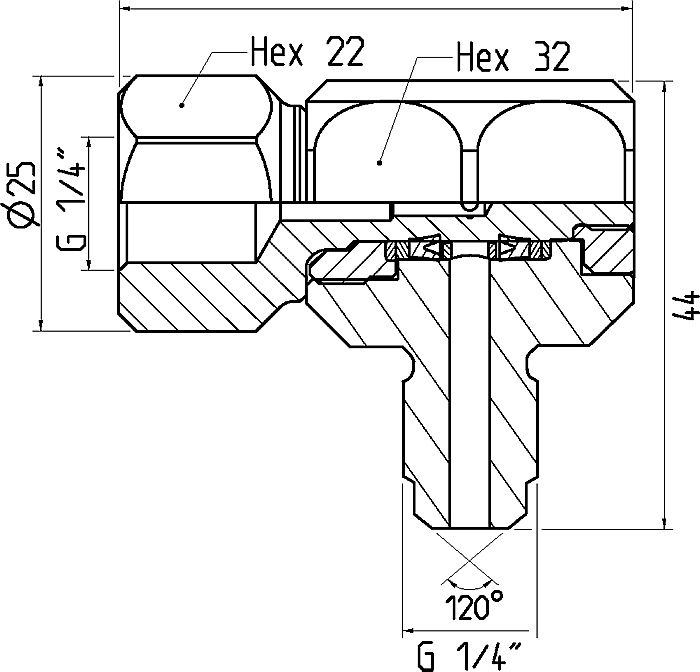

*CMS= Joint métallique CEJN (cône 120 °), T1= Joint métalloplastique (19 950 0061), T2 = Joint métalloplastique (19 950 0062), T3 = Joint métalloplastique (19 950 00634, T4= Joint métalloplastique ultra-résistant (19 950 0083), W = Joint cuivre (09 950 4600).
Consulter un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit de toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
Les raccords rapides hydrauliques de la série 115 pour ultra-haute pression sont faciles à manipuler, sûrs et fiables. Les raccords rapides sont disponibles en version standard ou à faces planes. Les coupleurs de la série 115 sont des coupleurs anti-goutte avec connexion et déconnexion propres qui protègent à la fois l'environnement et l'intégrité du circuit. Le verrou de sécurité ajoute une couche de sécurité supplémentaire en éliminant tout risque de déconnexion accidentelle. Sa conception robuste et performante avec des dimensions extérieures réduites en fait une option adaptée à de nombreuses applications différentes. Les embouts sont également disponibles avec un clapet de rupture de tuyau. En cas de rupture d'un tuyau, l'embout se ferme et empêche les déversements d'huile qui pourraient perturber la production et nuire à l'environnement. Des capuchons anti-poussière en plastique sont fournis de série pour les coupleurs et les embouts. Ils prolongent la durée de vie des coupleurs, des embouts et de l'ensemble du système hydraulique. Des capuchons anti-poussière en aluminium sont également disponibles sur demande.
Applications : Tension hydraulique de boulons, Bancs d'essai, Cylindres, Extracteurs de roulements, Outils de serrage, Outils de sauvetage
Diamètre nominal 2.5 mm (0.1") Débit d'huile 6.0 l/min (1.3 GPM UK) Pression de service maxi 100 MPa Pression d'éclatement min 260 MPa Plage de température -30°C - +100°C (-22°F - +212°F) Matière du coupleur Acier traité zingué chromé Matière de l'embout Acier traité zingué chromé Matière joint Nitrile (NBR), autres joints sur demande Débit mesuré pour une perte de charge de 0.4 MPa.
*CMS= Joint métallique CEJN (cône 120 °), T1= Joint métalloplastique (19 950 0061), T2 = Joint métalloplastique (19 950 0062), T3 = Joint métalloplastique (19 950 00634, T4= Joint métalloplastique ultra-résistant (19 950 0083), W = Joint cuivre (09 950 4600).
Consulter un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit de toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
