Série zyt dc - moteur courant continu - moteur courant continu - pôles 2

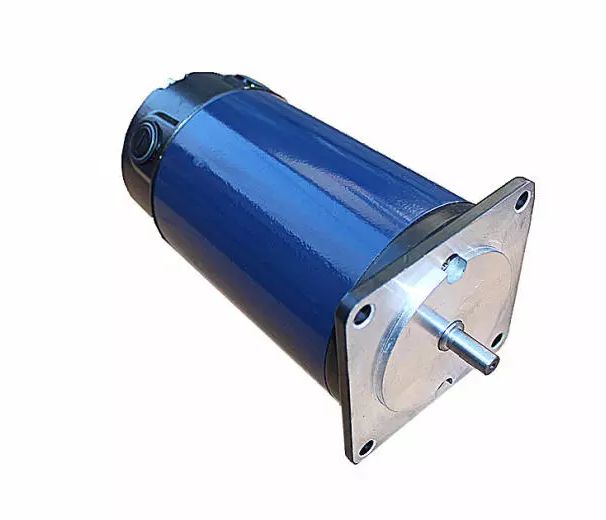

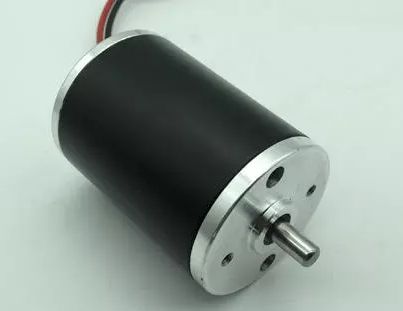

Moteur à aimant permanent série ZYT DC
moteur à aimant permanent à vendre, moteur à courant continu à aimant permanent, moteur pmdc,
Série 80zyt-R
Moteur à aimant permanent série ZYT DC
Les informations détailléesMoteur à aimant permanent série ZYT DC Série O.D30mm
Moteur à aimant permanent série ZYT DC
Les informations détaillées
Spécifications du moteur
Roulement à billes de haute qualité
Aimant en ferrite dure, pôles 2
Classe de protection IP50
Classe d'isolation: F
Certifié par CE et ROHS
Options :
Configurations personnalisées de tension, enroulement, arbre, montage et conducteur
Circuit de suppression EMI / RFI; Protection thermique, isolation classe H haute température
Caractéristiques principales du moteur
Modèle
30ZYT01A
30ZYT02A
30ZYT03A
Tension
24v (option pour 12v jusqu'à 36vdc)
Vitesse nominale (rpm)
3200
3300
3500
Couple nominal (mNm)
10
15
20
Pas de vitesse de chargement (tr / min)
3800
4200
4200
Poids (g)
100
160
240
Longueur du moteur (mm)
50
60
75
Puissance de sortie (W)
3
5
7
Dessin
Moteur à aimant permanent série ZYT DC
Série O.D38mm
Moteur à aimant permanent série ZYT DC
Les informations détaillées
Spécifications du moteur
Roulement à billes de haute qualité
Aimant en ferrite dure, pôles 2
Classe de protection IP50, option pour IP54
Classe d'isolation: F
Certifié par CE et ROHS
Options :
Configurations personnalisées de tension, enroulement, arbre, montage et conducteur
Circuit de suppression EMI / RFI; Protection thermique, isolation classe H haute température
Caractéristiques principales du moteur
Modèle
38ZYN01A
38ZYN02A
38ZYN03A
38ZYN03B
38ZYN04A
Tension
24v (option pour 12v jusqu'à 48vdc)
Vitesse nominale (rpm)
3300
3250
3150
8500
3200
Couple nominal (mNm)
55
70
100
150
120
Pas de vitesse de chargement (tr / min)
4000
3950
3950
9700
4000
Poids (g)
260
300
350
350
390
Longueur du moteur (mm)
60
70
80
80
90
Puissance de sortie (W)
19
24
33
134
40
Dessin
Moteur à aimant permanent série ZYT DC
Série O.D42mm
Moteur à aimant permanent série ZYT DC
Moteur à aimant permanent série ZYT DC
Les informations détaillées
Spécifications du moteur
Roulement à billes de haute qualité
Aimant en ferrite dure, pôles 2
Classe de protection IP50
Classe d'isolation: F
Certifié par CE et ROHS
Options :
Configurations personnalisées de tension, enroulement, arbre, montage et conducteur
Circuit de suppression EMI / RFI; Protection thermique, isolation classe H haute température
Caractéristiques principales du moteur
Modèle
42ZYT01A
42ZYT02A
42ZYT03A
42ZYT04A
42ZYT04B
42ZYT04C
Tension
24v (option pour 12v jusqu'à 60vdc)
Vitesse nominale (rpm)
3500
3100
3300
3350
4700
8770
Couple nominal (mNm)
38
57
65
70
100
100
Pas de vitesse de chargement (tr / min)
4200
3800
4200
4000
5900
10000
Poids (g)
390
490
520
550
550
550
Longueur du moteur (mm)
70
80
85
90
90
90
Puissance de sortie (W)
14
19
22
25
49
92
Dessin
Moteur à aimant permanent série ZYT DC
O.D52mm haute vitesse
Moteur à aimant permanent série ZYT DC
Les informations détaillées
Spécifications du moteur
Roulement à billes de haute qualité
Aimant en ferrite dure, pôles 2
Classe de protection IP50
Classe d'isolation: F
Certifié par CE et ROHS
Options :
Configurations personnalisées de tension, enroulement, arbre, montage et conducteur
Caractéristique principale du moteur
Modèle
52ZYT-110
52ZYT-117
52ZYT-125
Tension
24v (option pour 12v jusqu'à 115vdc)
Vitesse nominale (rpm)
11000
11000
11000
Couple nominal (Nm)
0.25
0.28
0.3
Pas de vitesse de chargement (tr / min)
12000
12000
12000
Poids (kg)
0.85
0.9
1
Longueur du moteur (mm)
110
117
125
Puissance de sortie (W)
288
323
346
Dessin
Moteur à aimant permanent série ZYT DC
Série O.D52mm
Moteur à aimant permanent série ZYT DC
Les informations détaillées
Spécifications du moteur
Roulement à billes de haute qualité
Aimant en ferrite dure, pôles 2
Classe de protection IP50, option pour IP54
Classe d'isolation: F
Certifié par CE et ROHS
Options :
Configurations personnalisées de tension, enroulement, arbre, montage et conducteur
Circuit de suppression EMI / RFI; Protection thermique, isolation classe H haute température
Caractéristiques principales du moteur
Modèle
52ZYT01A
52ZYT02A
52ZYT02B
52ZYT03A
52ZYT03B
Tension
24v (option pour 12v jusqu'à 115vdc)
Vitesse nominale (rpm)
3700
3500
9736
3300
4200
Couple nominal (Nm)
0.11
0.20
0.20
0.27
0.35
Pas de vitesse de chargement (tr / min)
4200
4200
10652
4000
5200
Poids (kg)
0.85
0.98
0.98
1.16
1.160
Longueur du moteur (mm)
95
110
110
125
125
Puissance de sortie (W)
43
73
204
93
154
Dessin
Moteur à aimant permanent série ZYT DC
Série O.D54mm
Moteur à aimant permanent série ZYT DC
Les informations détaillées
Spécifications du moteur
Roulement à billes de haute qualité
Aimant en ferrite dure, pôles 2
Classe de protection IP40, option pour IP54
Classe d'isolation: F
Certifié par CE et ROHS
Options :
Configurations personnalisées de tension, enroulement, arbre, montage et conducteur
Circuit de suppression EMI / RFI; Protection thermique, isolation classe H haute température
Caractéristiques principales du moteur
Modèle
54ZYT01A
54ZYT02A
54ZYT03A
54ZYT04A
Tension
24v (option pour 12v jusqu'à 115vdc)
Vitesse nominale (rpm)
3200
2580
2770
2810
Couple nominal (Nm)
0.184
0.219
0.261
0.353
Pas de vitesse de chargement (tr / min)
3630
2990
3150
3160
Poids (kg)
1
1.12
1.28
1.55
Longueur du moteur (mm)
103.5
113
126
145
Puissance de sortie (W)
62
59
76
104
Dessin
Moteur à aimant permanent série ZYT DC
Série O.D63mm
Moteur à aimant permanent série ZYT DC
Les informations détaillées
Spécifications du moteur
Roulement à billes de haute qualité
Aimant en ferrite dure, pôles 2
Classe de protection IP50, option pour IP54
Classe d'isolation: F
Certifié par CE et ROHS
Options :
Configurations personnalisées de tension, enroulement, arbre, montage et conducteur
Circuit de suppression EMI / RFI; Protection thermique, isolation classe H haute température
Caractéristiques principales du moteur
Modèle
63ZYT01A
63ZYT01B
63ZYT01C
63ZYT02A
63ZYT02B
63ZYT02C
63ZYT03A
63ZYT03B
63ZYT04A
Tension
24v (option pour 12v jusqu'à 115vdc)
Vitesse nominale (rpm)
3300
4000
9500
3000
4000
7500
3000
4000
3000
Couple nominal (Nm)
0.15
0.2
0.2
0.31
0.35
0.4
0.4
0.4
0.5
Pas de vitesse de chargement (tr / min)
3600
4700
10000
3500
4700
8400
3500
4700
3600
Poids (kg)
1
1
1
1.2
1.2
1.2
1.35
1.35
1.50
Longueur du moteur (mm)
95
95
95
110
110
110
125
125
140
Puissance de sortie (W)
52
84
200
97
147
314
126
168
157
Dessin
Moteur à aimant permanent série ZYT DC
Série O.D76mm
Moteur à aimant permanent série ZYT DC
Les informations détaillées
Spécifications du moteur
Roulement à billes de haute qualité
Aimant en ferrite dure, pôles 2
Classe de protection IP54, option pour IP56
Classe d'isolation: F
Certifié par CE et ROHS
Options :
Configurations personnalisées de tension, enroulement, arbre, montage et conducteur
Circuit de suppression EMI / RFI; Protection thermique, isolation classe H haute température
Caractéristiques principales du moteur
Modèle
76ZYT01A
76ZYT02A
76ZYT02B
76ZYT02C
76ZYT03A
76ZYT04A
76ZYT05A
Tension
24v (option pour 12v jusqu'à 230vdc)
Vitesse nominale (rpm)
3300
3200
4000
7500
3200
3150
3150
Couple nominal (Nm)
0.3
0.4
0.4
0.5
0.6
0.7
0.8
Pas de vitesse de chargement (tr / min)
4000
3800
4500
8200
3800
3700
3700
Poids (kg)
1.5
2
2
2
2.5
2.85
3
Longueur du moteur (mm)
98
118
118
118
138
150
160
Puissance de sortie (W)
104
151
168
393
201
231
264
Dessin
Moteur à aimant permanent série ZYT DC
Série O.D80mm
Moteur à aimant permanent série ZYT DC
Les informations détaillées
Spécifications du moteur
Roulement à billes de haute qualité
Aimant en ferrite dure, pôles 2
Classe de protection IP50, option pour IP54
Classe d'isolation: F
Certifié par CE et ROHS
Options :
Configurations personnalisées de tension, enroulement, arbre, montage et conducteur
Circuit de suppression EMI / RFI; Protection thermique, isolation classe H haute température
Caractéristiques principales du moteur
Modèle
80ZYT01A
80ZYT02A
80ZYT03A
Tension
24v (option pour 12v jusqu'à 230vdc)
Vitesse nominale (rpm)
2900
2900
3000
Couple nominal (Nm)
0.6
0.8
1.0
Pas de vitesse de chargement (tr / min)
3600
3600
3600
Poids (kg)
2.8
3.2
3.7
Longueur du moteur (mm)
120
140
160
Puissance de sortie (W)
182
243
314
Dessin
Moteur à aimant permanent série ZYT DC
Série O.D90mm
Moteur à aimant permanent série ZYT DC
Les informations détaillées
Spécifications du moteur
Roulement à billes de haute qualité
Aimant en ferrite dure, pôles 4
Classe de protection IP50, option pour IP54
Classe d'isolation: F
Certifié par CE et ROHS
Options :
Configurations personnalisées de tension, enroulement, arbre, montage et conducteur
Circuit de suppression EMI / RFI; Protection thermique, isolation classe H haute température
Caractéristiques principales du moteur
Modèle
90ZYT01A
90ZYT-180
90ZYT02A
Tension
24v (option pour 12v jusqu'à 230vdc)
Vitesse nominale (rpm)
3000
3000
3000
Couple nominal (Nm)
1.2
1.6
1.8
Pas de vitesse de chargement (tr / min)
3600
3500
3600
Poids (kg)
3.5
4.0
4.5
Longueur du moteur (mm)
155
180
199
Puissance de sortie (W)
377
503
565
Dessin
Moteur à aimant permanent série ZYT DC
Les moteurs CC à aimants permanents de la série ZYT sont excités par des aimants permanents en ferrite et sont auto-refroidissants en circuit fermé. En tant que moteur à basse consommation, il peut être utilisé comme élément d'entraînement dans divers appareils.
Type d'installation
Moteur à aimant permanent
Code de type de structure d'installation
Moteur à aimant permanent
Structure d'installation
siège de cabine no
Extension uniaxiale
Double extension d'arbre
conditions d'utilisation
1. L'altitude ne dépasse pas 4000m;
2, la température ambiante: -25 ° C ~ + 40 ° C;
3, humidité relative: ≤ 95% (à 25 ° C);
4. Autoriser une élévation de température: pas plus de 75k (à une altitude de 1000m)
Instructions de câblage
Description du modèle
90 ZYT 80 / HA1
90: La base est indiquée par 50, 80, 90, qui représente le diamètre extérieur correspondant de 50, 80, 90mm.
ZYT: indique un moteur à courant continu à aimant permanent
80: code de longueur de noyau, noyau "1 ~ 49", noyau "50 ~ 99", noyau "100 ~ 149", noyau extra-métallique "XNUMX ~ XNUMX"
HA: code dérivé personnalisé d'entreprise.
Moteur à aimant permanent
Le moteur à courant continu à aimant permanent de la série ZYT est un moteur à courant continu qui utilise un aimant permanent pour établir un champ magnétique. Les moteurs à courant continu à aimants permanents sont largement utilisés dans une variété d'appareils électroniques portables, tels que magnétophones, magnétoscopes numériques, lecteurs de disques, appareils de massage électriques et divers jouets. Ils sont également largement utilisés dans les automobiles, les motos, les vélos électriques, les véhicules à piles, les navires, l'aviation, les machines et d'autres industries sont également largement utilisés dans certains produits de haute précision, tels que les enregistreurs vidéo, les copieurs, les appareils photo, les téléphones portables, les machines-outils de précision, les guichets bancaires et les guichets automatiques. S'agissant de l'éclairage de scène, les moteurs CC à aimants permanents, en particulier les petits moteurs à engrenages CC à aimants permanents, sont utilisés en grande quantité. Les imprimantes, scanners, disques durs, lecteurs optiques, enregistreurs, ventilateurs de refroidissement, etc. de l'industrie informatique utilisent un grand nombre de moteurs à courant continu à aimants permanents.
Moteur à aimant permanent
Un moteur à courant continu à aimant permanent utilise un aimant permanent pour établir un moteur à courant continu pour le champ d'excitation. Ce type de moteur a une petite taille, un poids léger, une structure simple et un rendement élevé car il n'existe pas de système d'excitation séparé. La plupart des moteurs CC miniatures sont des aimants permanents. Les caractéristiques de démarrage et de fonctionnement du moteur à courant continu à aimant permanent sont fondamentalement les mêmes que celles du moteur à courant alternatif excité et shunt séparé. En plus de l'enroulement d'excitation, il n'y a pas d'enroulement d'excitation, et l'induit, la brosse, le commutateur et les autres composants sont identiques à ceux du moteur à courant continu du type à excitation en cours.
Moteur à aimant permanent
Avec le développement des temps, l'application de moteurs à courant continu à aimant permanent sera plus. Bon nombre des moteurs à courant alternatif d'origine ont été remplacés par des moteurs à courant continu à aimants permanents. Surtout dans le cas des moteurs sans balai à aimants permanents, le nombre de moteurs à courant continu à aimants permanents augmente constamment. Des milliards de moteurs CC à aimants permanents sont produits chaque année en Chine, et il existe d'innombrables fabricants de moteurs CC à aimants permanents.
Moteur à aimant permanent
Un moteur à courant continu à aimant permanent utilise un aimant pour établir un moteur électrique à courant continu avec un champ d'excitation. Ce moteur électrique a une petite taille, un poids léger, une structure simple et un rendement élevé car il n'existe pas de système d'excitation séparé. La plupart des moteurs électriques à courant continu miniatures sont des aimants permanents. Les caractéristiques de démarrage et de fonctionnement du moteur électrique à courant continu à aimant permanent sont fondamentalement les mêmes que celles du moteur électrique à courant continu excité et shunt séparé. En plus de l'enroulement d'excitation, il n'y a pas d'enroulement d'excitation, et l'induit, la brosse, le commutateur et les autres composants sont identiques à ceux du moteur à courant continu du type à excitation en cours.
Moteur à aimant permanent
Moteur à aimant permanent
Lorsque l'excitation par ferrite est utilisée, une structure de dalle, une dalle avec une structure de sabot de poteau et une structure cylindrique peuvent être utilisées. Le premier convient aux matériaux anisotropes, l'acier magnétique a un taux d'utilisation élevé, une structure simple et convient à la production en série, mais la densité de flux magnétique de l'intervalle d'air est faible. La dalle avec la structure de sabot de poteau peut augmenter la densité de flux d'entrefer, mais la structure est plus compliquée. La structure cylindrique est simple et facile à produire, mais le taux d'utilisation des matériaux est faible, ce qui ne favorise pas la commutation.
Moteur à aimant permanent série ZYT DC
Lorsque l'aimant permanent des terres rares est excité, la structure du circuit magnétique est similaire à celle du type en mosaïque. Cependant, en raison de sa plus grande coercivité, la dimension radiale du pôle peut encore être réduite.
Le moteur à courant continu à aimants permanents est excité par un aimant en ferrite et est auto-refroidissant en circuit fermé. En tant que moteur à basse consommation, il peut être utilisé comme élément d'entraînement dans divers appareils.
Moteur à aimant permanent
Un moteur à courant continu à aimant permanent utilise un aimant permanent pour établir un moteur à courant continu pour le champ d'excitation. Ce type de moteur a une petite taille, un poids léger, une structure simple et un rendement élevé car il n'existe pas de système d'excitation séparé. La plupart des moteurs CC miniatures sont des aimants permanents. Les caractéristiques de démarrage et de fonctionnement du moteur à courant continu à aimant permanent sont fondamentalement les mêmes que celles du moteur à courant alternatif excité et shunt séparé. En plus de l'enroulement d'excitation, il n'y a pas d'enroulement d'excitation, et l'induit, la brosse, le commutateur et les autres composants sont identiques à ceux du moteur à courant continu du type à excitation en cours.
Moteur à aimant permanent
Le moteur CC de la série ZYT offre des performances supérieures, des caractéristiques exceptionnelles, une fiabilité élevée et des fonctions complètes. Il est largement utilisé dans les machines d'essai, les machines-outils à commande numérique, les équipements médicaux, les équipements de laboratoire, les machines pour l'emballage et l'impression, les machines pour textiles, les machines en plastique, les machines pour l'alimentation, les équipements pour câbles. , équipements de soudage, véhicules électriques et autres équipements mécaniques, plébiscités par les clients de tous les horizons. Et a été désigné comme produit de support par un certain nombre de fabricants d'équipements de grande et moyenne taille.
Moteur à aimant permanent
Moteur à aimant permanent
Le moteur à aimant permanent ZYT DC utilise un aimant permanent en ferrite comme excitation et est auto-refroidissant en circuit fermé. En tant que moteur à courant continu à faible puissance, il peut être utilisé comme élément moteur dans divers dispositifs d'entraînement.
Moteur à aimant permanent
2. Description du modèle
90ZYT08 / H1
La position 1.90 indique le numéro de l'image. Il est représenté par 55, 70, 90, 110 et 130. Les numéros de boîtier correspondants ont un diamètre extérieur de 55 mm, 70 mm, 90 mm, 110 mm et 130 mm.
2. ZYT signifie moteur à aimant permanent à courant continu.
La position 3.08 indique la longueur du noyau. Parmi eux, 01-49 est un noyau de fer court, 51-99 est un noyau de fer long et 101-149 est un noyau de fer ultra-long.
4. La position H1 est une structure dérivée. Son code est H1, H2, H3 ...
Moteur à aimant permanent
3. Formulaire d'installation
1. A1 signifie un support de pied d'extension à un axe et AA1, un support de pied d'extension à deux axes.
2. A3 indique le montage d'une bride d'extension à un axe et AA3, le montage d'une bride d'extension à deux axes.
3. A5 indique la circonférence extérieure du logement de rallonge d'arbre simple et AA5 indique la circonférence extérieure du logement de rallonge d'arbre double.
Moteur à aimant permanent
4. Conditions d'utilisation
1. L'altitude ne dépasse pas les mètres 4,000.
2. Température ambiante: De -25 à 40.
3. Température relative: inférieure ou égale aux degrés 95.
4. Lorsque l'altitude ne dépasse pas les mètres 1000, elle ne dépasse pas 75K.
5. paramètres techniques
