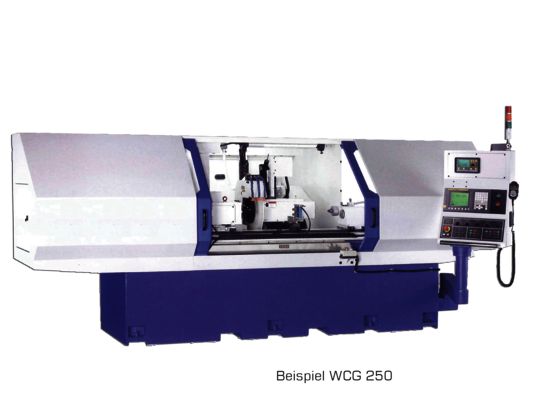

Série wcg - rectifieuse cylindrique - maschinen wagner - plage de pivotement +90 grad et - 30 grad

DESCRIPTION
FAITS SAILLANTS
- Rectifieuse cylindrique de précision
- L'introduction se fait via un axe contrôlé par CNC
- Différents incréments d'ébauche et de finition
- En option avec dispositif de broyage interne
- Course transversale de: 600 à 2000 mm
- Chemin longitudinal de: 320 - 380 mm
- Également entièrement contrôlé en version CNC
DONNÉES TECHNIQUES
WCG 200 CNC WCG 250 CNC Espace de travail
Diamètre de la balançoire 200 mm 250 mm longueur de broyage 500 mm 500 mm iamètre extérieur de rectification max. 200 mm 250 mm Poids max. de la pièce 80 kg 80 kg Travailler en tête de liste
Vitesse de la broche réglable en continu 50 - 500 U/min. 50 - 500 U/min. Plage de pivotement +90 Grad und - 30 Grad +90 Grad und - 30 Grad Support de broche MK 3 MK 3 Tableau
Vitesse de la table 8 m/min. 8 m/min. La plus petite augmentation 0,001 mm 0,001 mm Position inclinée 7 Grad 7 Grad Tête de broche de rectification
Disposition des diapositives 90 Grad
Max. 90 Grad
Max. vitesse circonférentielle 6 m/min. 6 m/min. Itinéraire de livraison 150 mm 160 mm Résolution 0,001 mm 0,001 mm Tailstock
Coup de manchon 25 mm 25 mm Enregistrement MK 3 MK 3 Entraînements Moteur de la broche de rectification 3,7 kW 3,7 kW Contrôle de la fréquence du moteur de la broche de travail 0,37 kW 0,37 kW Moteur de pompe hydraulique 0,7 kW 0,7 kW Moteur de la pompe de refroidissement 0,2 kW 0,2 kW séparateur magnétique 0,03 kW 0,03 kW charge connectée ca. 7,5 kW ca. 7,5 kW Poids 2500 kg 3100 kg
