Série ensenso n - caméra 3d - ids - champ de vision max. 3970 mm

SÉRIE ENSENSO NVISION 3D - PRÉCISION, ROBUSTESSE ET SIMPLICITÉ

La série N Ensenso est spécialement conçue pour une utilisation dans des conditions environnementales difficiles. Grâce à sa forme compacte, la série N, de faible encombrement en version immobile ou mobile sur un bras de robot, convient aussi bien à l'acquisition 3D d'objets statiques ou en mouvement. Même dans des conditions de luminosité difficiles, le projecteur intégré projette au moyen d'un masque de motif de points aléatoire une texture très contrastée sur l'objet à représenter et compense ainsi sur ses surfaces le manque ou l'absence de structures. Toutes les caméras sont pré-calibrées et donc faciles à installer.

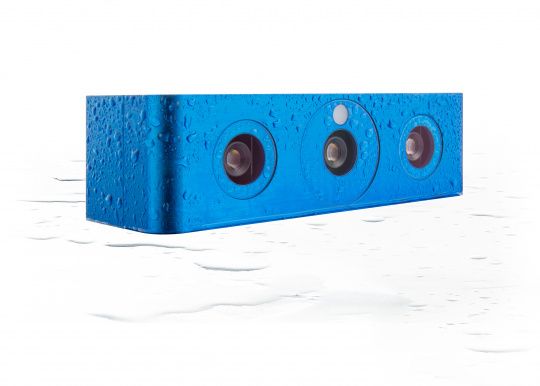

Compatibilité industrielleGrâce aux connecteurs GPIO à visser pour le déclencheur et le flash, tous les modèles sont également adaptés à un usage industriel. Pour des exigences particulièrement élevées en termes de robustesse, les séries de caméra 3D Ensenso N30 et Ensenso N40 sont disponibles avec les classes de protection IP65/67 et sont donc protégées des saletés, de la poussière, des projections d'eau ou des détergents.

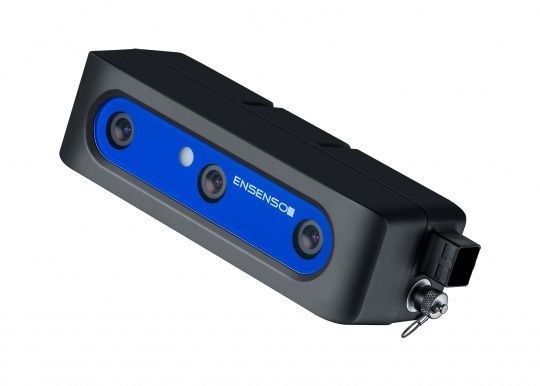

Légèreté et optimisation des coûts : la série N40
L'électronique stéréo 3D de la nouvelle série N40, totalement découplée du boîtier, permet d'utiliser un plastique léger pour le boîtier garantissant ainsi une fabrication économique de la gamme de caméras 3D.
Grâce à leur poids réduit, les modèles N40 Ensenso conviennent également à une utilisation sur des bras de robots collaboratifs, dont les forces motrices sont limitées pour protéger le collègue humain. Le toucher de la surface en plastique et les bords arrondis contribuent également à minimiser les blessures.

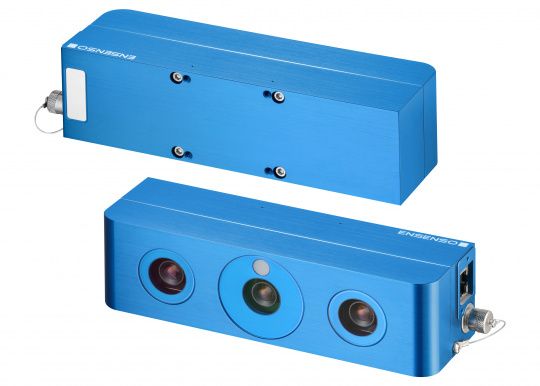

Pour des exigences maximales : la série N30
Le boîtier en aluminium des modèles N30 garantit une dissipation thermique optimale des composants électroniques et donc un rendement lumineux stable même dans des conditions environnementales extrêmes. Une qualité supérieure constante est ainsi assurée tout comme la fiabilité des données 3D.
La construction métallique permet également un montage très flexible et robuste des capteurs CMOS avec des angles de vergence de 2° à 10°, ce qui rend possible la réalisation de scénarios d'application avec des distances d'objet très courtes.

N30 / N35
N40 /N45


Système 3D
Mode « Projected Texture Stereo Vision » pour la capture de surfaces déstructurées
Mode « Projected Texture Stereo Vision » pour la capture de surfaces déstructurées
Capteurs CMOS
Obturateur global (Global Shutter), 1 280 x 1 024 pixels (1,3 MP)
Obturateur global (Global Shutter), 1 280 x 1 024 pixels (1,3 MP)
Angle de vergence*
2°, 4°, 6°, 8°, 10°
2°, 4°
Distance focale
6 - 16 mm
6 - 16 mm
Projecteur de motifs
LED bleues (465 nm) ou infrarouges (850 nm) + Décalage des motifs FlexView (uniquement N35 et N45)
LED bleues (465 nm) ou infrarouges (850 nm) + Décalage des motifs FlexView (uniquement N35 et N45)
Distance de travail
min. 270 mm
max. 3000 mm
min. 330 mm
max. 3000 mm
Champ de vision
max. 3970 mm
max. 3970 mm
Interface
Gigabit Ethernet
Gigabit Ethernet
Images par seconde
10 (1.3 MP), 30 (2x Binning)
10 (1.3 MP), 30 (2x Binning)
Alimentation
12 V - 24 V DC / PoE (power over ethernet)
12 V - 24 V DC / PoE (power over ethernet)
Boîtier
Aluminium
Plastique avec bords arrondis
Dimensions (l x h x p) (y compris les connexions)
192 x 50 x 52 mm
193 x 52 x 60 mm
Poids
650 g
550 g
Classe de protection
IP65/67
IP65/67
Utilisations

• Reconnaissance, localisation et classification d'objets 3D, par exemple contrôles qualité, préparation des commandes
• Reconstruction d'objets 3D
• Applications d'automatisation industrielle
• Applications robotiques, par exemple saisie en bac ou tâches collaboratives
• Chargement de convoyeur
• Logistique, p. ex. palettisation et dépalettisation
• Systèmes de stockage automatique
