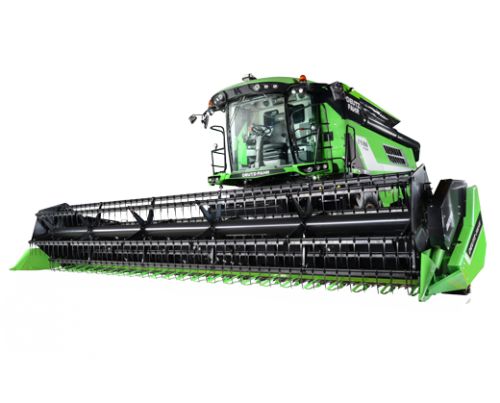

Série c9300 moissonneuse batteuse - deutz fahr - 10.700l

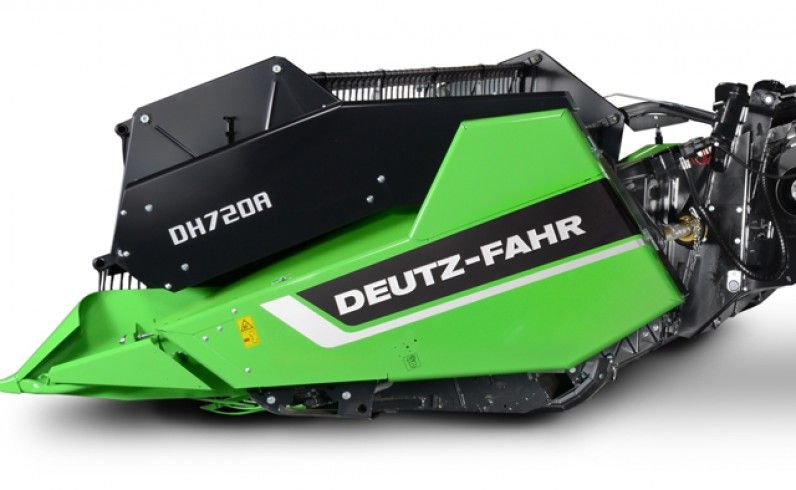

Les barres de coupe à haut rendement (de 5,40 m à 9 m de série, variables de 5,5 à 9 m) présentent une construction monobloc assurant une excellente distribution du poids, stabilité et longévité, ainsi que fiabilité de prestations, indépendamment de la largeur de coupe.
La vis d'alimentation à grand diamètre, dotée de hautes spires et d'ergots d'introduction à disposition hélicoïdale, garantit une alimentation et un transfert continu du produit.
Fermer
Lamier Schumacher Easy Cut II
Le système de fauchage à coupe TANDEM à haut rendement (modèle Schumacher Easy Cut II) est constitué d'une lame à sections vissées individuellement.
Les lames de coupe sont disposées de manière alternative pour permettre un travail propre, silencieux pour une usure minimale ; des rouleaux guide-lame sont disponibles au besoin pour tenir la lame enfoncée dans la position optimale de coupe de manière à réduire considérablement les vibrations et l'usure de la lame.
Les dents porte-lame (doubles et partie supérieure et inférieure vissée) présentent robustesse et densité considérable pour éviter l'entrée de corps étrangers susceptibles d'endommager les lames.
L'entraînement par train planétaire est un système extrêmement efficace (notamment pour les fréquences particulièrement élevées de 1 220 coupes à la minute) qui permet de guider la lame de manière parfaitement rectiligne d'où un rendement mécanique supérieur, un transfert de puissance optimal et de faibles coûts d'entretien.
AutoControl
Le réglage électronique de la barre de coupe garantit une conduite uniforme de cette dernière dans toutes les conditions de terrain et de moisson. L'Autocontrol permet, à travers des capteurs montés sur les palpeurs en tôle de grandes dimensions, de contrôler et conserver les réglages effectués par l'opérateur en s'adaptant automatiquement à la forme du terrain. L'adaptation transversale automatique de la barre, la hauteur de coupe et le réglage de la pression d'appui sont des paramètres qui une fois réglés sont gérés par la centrale de la moissonneuse-batteuse, améliorant le confort d'utilisation, les prestations et optimisant les temps de travail. L'AutoControl permet également une adaptation transversale de la barre de coupe par rapport au terrain (avec inclinaison de 14% sur la machine de base et de 20% sur la version Balance) : le fonctionnement a lieu, indépendamment de l'inclinaison de la moissonneuse-batteuse, à travers des capteurs spéciaux situés sur des palpeurs en tôle de grandes dimensions contrôlant les paramètres de la barre et les transmettant à une centrale électronique qui en règle la position. Durant le transport, en outre, le système effectue automatiquement l'amortissement des oscillations de la barre pour la protection totale des organes mécaniques de la moissonneuse-batteuse.
Rabatteur proportionnel
Le rabatteur proportionnel présente six robustes barres dotées d'une série de dents en plastique, résistantes et flexibles, facilement remplaçables et à inclinaison réglable.
Le rabatteur est monté sur des guides en téflon coulissant sur les bras (pour garantir le réglage hydraulique rapide et précis de l'inclinaison des dents) et peut être facilement placé à l'horizontale ou à la verticale par rapport à la cabine afin de s'adapter aux différentes conditions d'utilisation.
Il est en outre doté de synchronisation automatique du régime avec la vitesse d'avancement de la machine : les deux paramètres initiaux sont programmés par l'opérateur et le régime du rabatteur s'adapte ensuite automatiquement de manière proportionnelle à l'augmentation (ou la diminution) possible de la vitesse de la moissonneuse-batteuse.
Équipements spéciaux
Pour la moisson du tournesol et du colza, deux kits spéciaux à appliquer aux barres de coupe sont disponibles.
Le kit réservé au tournesol présente des rallonges spéciales, un cylindre lisse (monté devant la vis d'alimentation) et un rouleau denté (monté sous la barre de coupe à la place du rabatteur dans ce cas retiré) qui fonctionnant simultanément permettent une moisson efficace à grande vitesse.
Le kit colza pour sa part, outre les outils du kit mentionné ci-dessus, comprend également une rallonge pour la table et une lame de coupe verticale sur le côté droit à transmission hydraulique (la lame sur le côté gauche est en option).

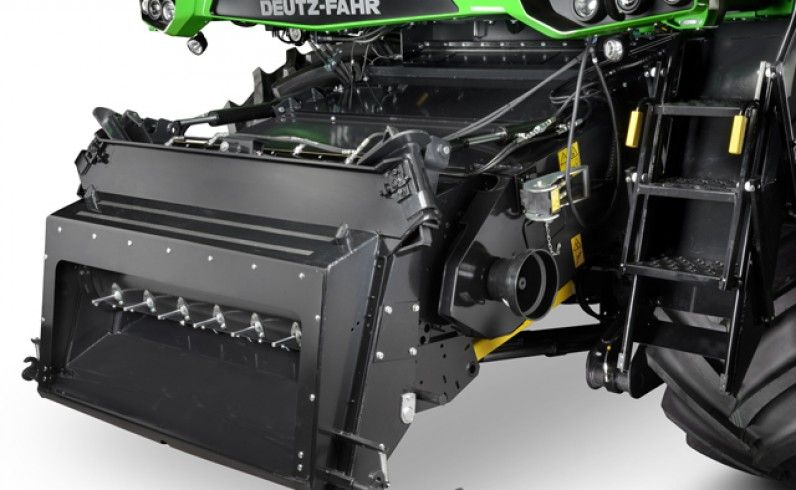

Le convoyeur dispose de contre-battes, disposées en alternance, fixées à trois chaînes. Les arbres de support sont dotés de guides dentés pour éviter les sauts sur les chaînes et permettre une alimentation constante de la machine, évitant ainsi les surcharges.
Le convoyeur présente une ouverture très large qui facilite l'accès à la partie interne et s'avère très utile pour l'entretien.
Fermer
Système d'alimentation Extra Feeding
Dans la nouvelle série C9000, le convoyeur est doté de l'innovant système « Extra Feeding » : le convoyeur présente une longueur supérieure par rapport aux systèmes traditionnels pour permettre la mise en oeuvre de barres de coupe de grandes dimensions.
Le rouleau d'introduction denté permet d'alimenter la machine de manière continue et régulière, pour augmenter considérablement la productivité et réduire drastiquement le besoin de puissance et les consommations. En outre, le système évite, grâce au fonctionnement constant, les surcharges du convoyeur et du système de battage avec une réduction significative des coûts d'entretien.
Inversion hydraulique du convoyeur
À noter l'inverseur hydraulique du convoyeur et de la barre pour éviter toute éventuelle surcharge du système d'alimentation.
Réglage de l'angle de coupe
Le réglage de l'angle de coupe sur les modèles C9000 est de série et s'effectue par tirants mécaniques des deux côtés ; le cas échéant, un réglage électrohydraulique de l'angle de coupe est disponible pour une adaptation optimale de la barre de coupe aux différentes conditions du terrain, afin d'améliorer considérablement la moisson.
Trémie à grain

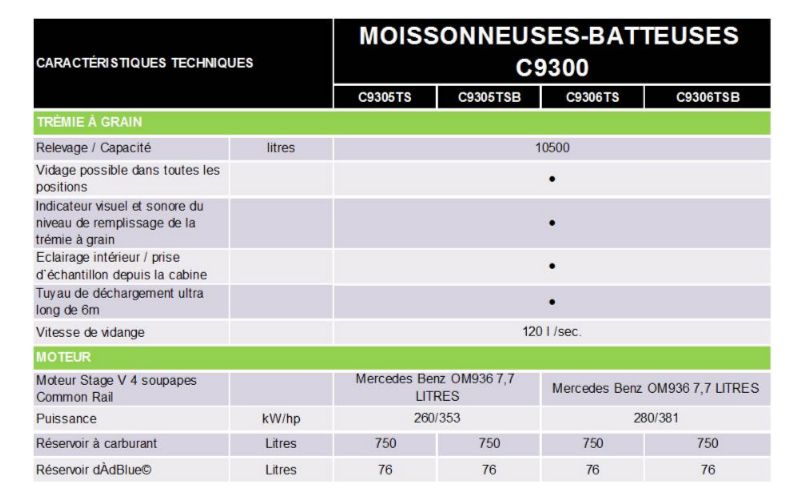

La trémie à grain des machines de la série C9000 est caractérisée par une capacité de 10.700 litres et se vide grâce à un système de vidange rapide, avec deux vis de fond de trémie afin de gagner du temps et de consacrer plus de temps à la récolte.
Le niveau de la trémie est contrôlable depuis une fenêtre en cabine tandis que la qualité du battage est vérifiable par l'intermédiaire d'une trappe d'échantillonnage du grain.
Lorsque la trémie est pleine et qu'il est nécessaire de passer à la procédure de vidage, un voyant d'indication ainsi qu'un signal sonore se déclenchent sur ordre de deux capteurs montés dans la trémie.
Fermer
Tuyau de déchargement

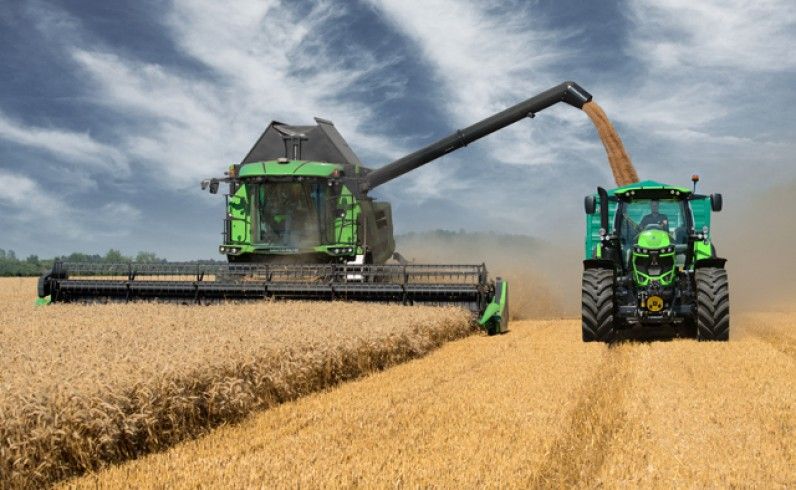

La vis de vidange est caractérisée par un débit de 120 l/s, assurant le vidage ultra rapide de la trémie. Le tuyau de déchargement de 4,5 m de haut garantit un vidage même en marche et permet de déplacer la récolte sans problèmes, y compris sur des remorques hautes.
D'une longueur de 6 m et avec un angle généreux d'ouverture de 110°, le tuyau de déchargement permet d'adapter parfaitement la moissonneuse-batteuse aux diverses largeurs de coupe et garantit à l'opérateur une visibilité permanente de l'extrémité du déchargement.
Enfin, le Commander Stick permet de gérer aisément l'ouverture et la fermeture du tuyau de déchargement depuis la cabine.
