Série a - manche de chargement télescopique - tripette et renaud - concept modulaire unique
Description
Manches de chargement

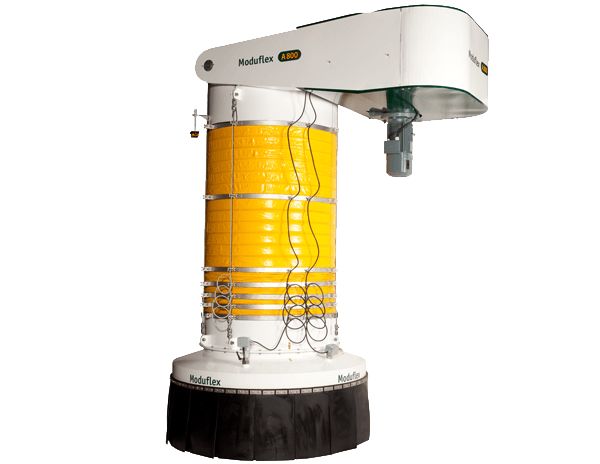

Série A
A400 - A500 - A650 - A800
MANCHES DE CHARGEMENT POUR LE STOCKAGE AU SOL
La série A de Cimbria Moduflex est principalement destinée à la mise en tas de produits stockés au sol. Elle peut également permettre le chargement de péniches.
Elle est disponible en quatre modèles avec des capacités suivantes:
A400:440m³/h
A500:700m³/h
A650:1200m³/h
A800:1800m³/h
Tous les modèles peuvent être fournis en acier st37, inox AISI 304 ou hardox et avec des certificats pour la localisation en zone ATEX.
APPLICATION MANCHES DE CHARGEMENT SÉRIE S
Avantages
Cimbria Moduflex est le leader mondial avec déjà plus de 12000 manches en fonctionnement
concept modulaire unique
sécurité de l'opérateur et meilleures conditions de travail
diminution des pollutions atmosphériques et de l'impact sur l'environnement
vaste gamme
intégration aisée dans installations en place
construction robuste
design, technique et fonctionnalité de haute gamme
réduction des coûts de maintenance par une facilité de réparation ou de changement d'un ou plusieurs modules (pas besoin de changer tout le soufflet)
réduction des coûts liés aux pertes de production et au nettoyage intensif
Chargement de produits vrac sans dégagement de poussière dans les camions citernes, les camions ouverts, les wagons, les barges et les stocks au sol.
Implantations sous silos, écluses rotatives, élévateurs à godets, vis de transfert, vannes
Construction
treuil motorisé ou manuel
levage par 3 câbles
fonction « mou de câble » et « câble tendu »
entrées avec ou sans filtre intégré
modules de manche avec exécutions spécifiques
cônes de guidage adaptés au produit déchargé
sorties adaptées aux produits à charger et à la zone de chargement
Pour chargement fermé
Une connexion étanche aux poussières est obtenue lorsque la sortie de la manche de chargement repose sur l'entrée du camion-citerne. L'aspiration assure que l'air déplacé par le produit dans le camion-citerne ne développe pas une surpression accompagnée d'un fort rejet de poussières.
Equipé d'un treuil motorisé, la manche de chargement suit automatiquement le mouvement du camion-citerne lorsqu'il s'abaisse en raison du poids. La présence éventuelle d'une sonde de niveau placée à la sortie stoppe le chargement avant d'atteindre le trop plein du camion-citerne.
La sortie peut être équipée d'un cône de fermeture qui s'ouvre automatiquement lorsque la manche accoste la citerne et se referme avant qu'elle ne la quitte. Ceci permet d'éviter, entre autre, la chute d'une quantité excédentaire de produit et l'entrée non désirée d'insectes, oiseaux, etc …
Pour chargement ouvert
Lors de chargement de bennes, entrepôts ou équivalent, la sortie de la manche de chargement repose sur le talus de produit.
La combinaison d'une jupe anti-poussière flexible et d'une aspiration assure la dépression nécessaire à un chargement exempt de poussière.
Equipé d'un treuil motorisé et d'une sonde de niveau placée en sortie, la manche de chargement est automatiquement relevée au fur et à mesure du chargement.
A l'aide des cônes intérieurs, le débit de produit est dirigé à travers la partie centrale de la manche et le produit est maintenu séparé de l'air ascendant aspiré.
