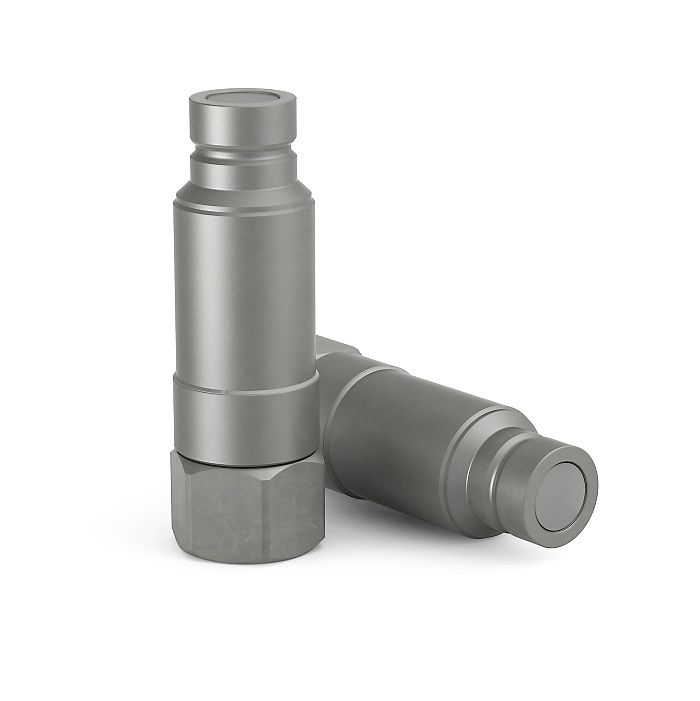

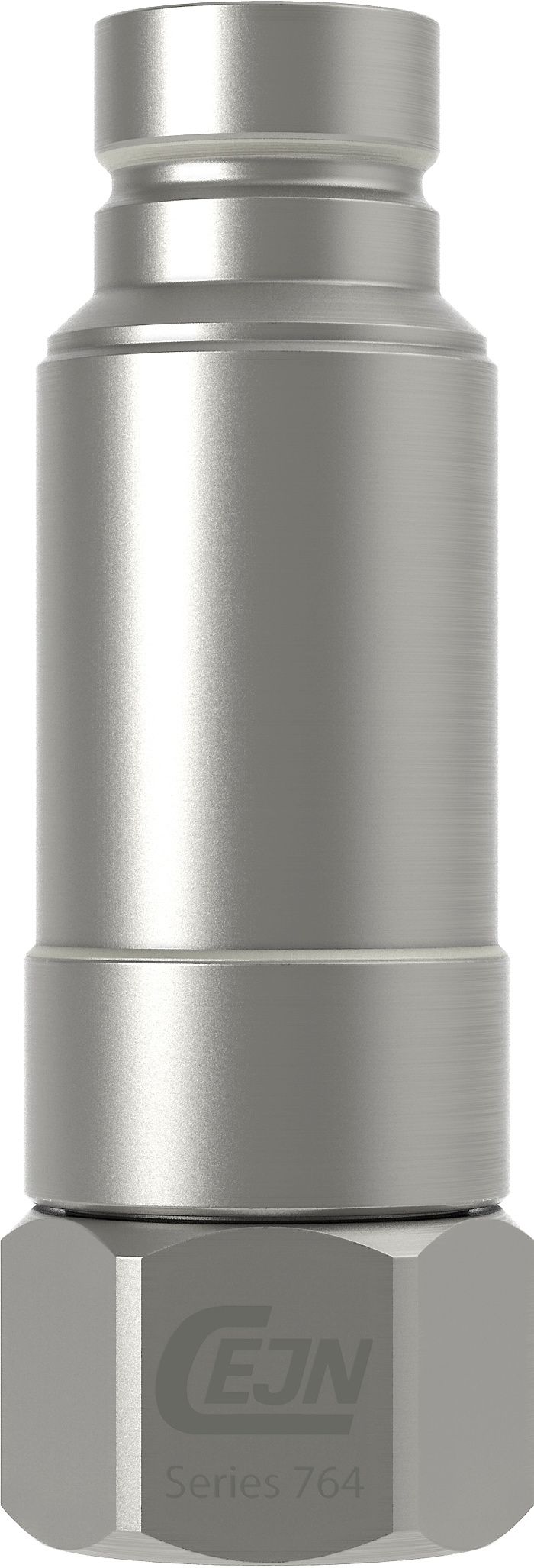

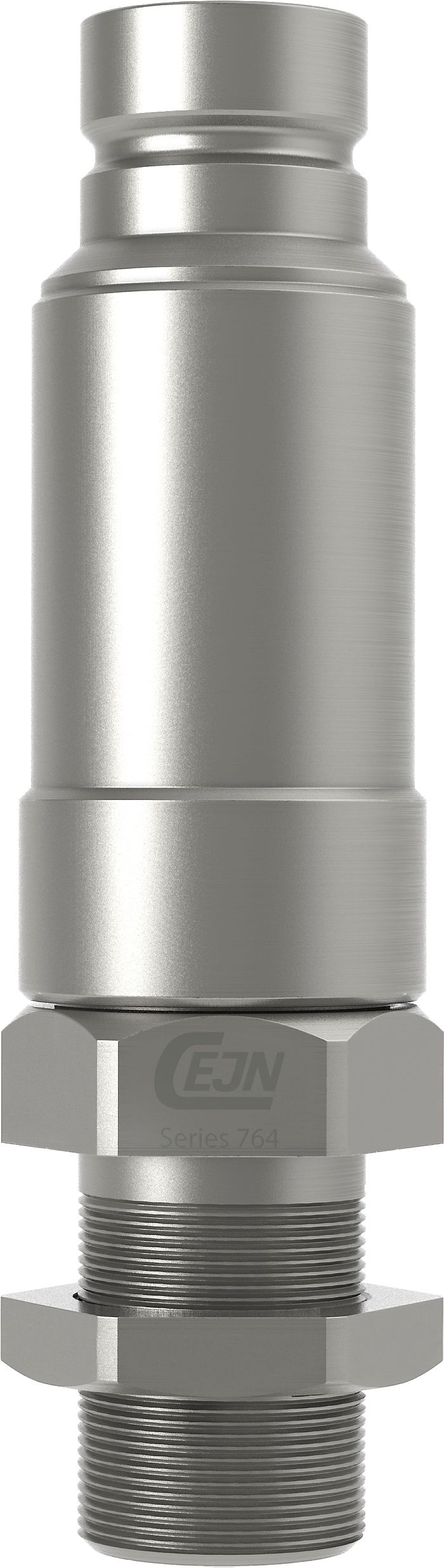

Série 764, DN 19 Eliminateur de pression X64 Acier
La série 764 de CEJN est un embout à face plane avec éliminateur de pression résiduelle intégré. L'embout est conforme à la norme ISO 16028 pour applications hydrauliques basse et moyenne pression dont il excède les performances. Sa conception à faces planes réduit les égouttures à la connexion et la déconnexion. L'éliminateur de pression permet de se connecter avec une pression résiduelle coté embout. Cet embout de la série 764 se connecte sur les coupleurs des séries 765 et 766.
Les embouts éliminateurs de pression sont également disponibles dans quatre tailles inférieures : DN 6.3 (Série 264), DN 10 (Série 364), DN 12.5 (Série 564) et DN 16 (Série 664). Pour les coupleurs en acier conformément à ISO 16028, voir la série 765. Des versions en acier inoxydable de la gamme standard sont disponibles dans la série 766.
Diamètre nominal 19 mm (0.7") Plage de température -30°C - +100°C (-22°F - +212°F) Matière de l'embout Acier (Zinc-Nickel) Matière joint Nitrile (NBR)/PUR Connectabilité Avec pression statique jusqu'à 400 bar sur le côté embout. Pression de service maxi connecté 400 bar (5801 PSI) Pression de service maxi déconnecté 400 bar (5801 PSI) Pression d'éclatement min connecté 1200 bar (17404 PSI) Pression d'éclatement min déconnecté 1200 bar (17404 PSI) Déconnexion sous pression Non autorisé Commentaire Connectable avec les coupleurs des séries 765, 766. Interchangeable avec Toutes les marques sont, au niveau des dimensions, interchangeables avec ISO16028 Consulter un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit de toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
