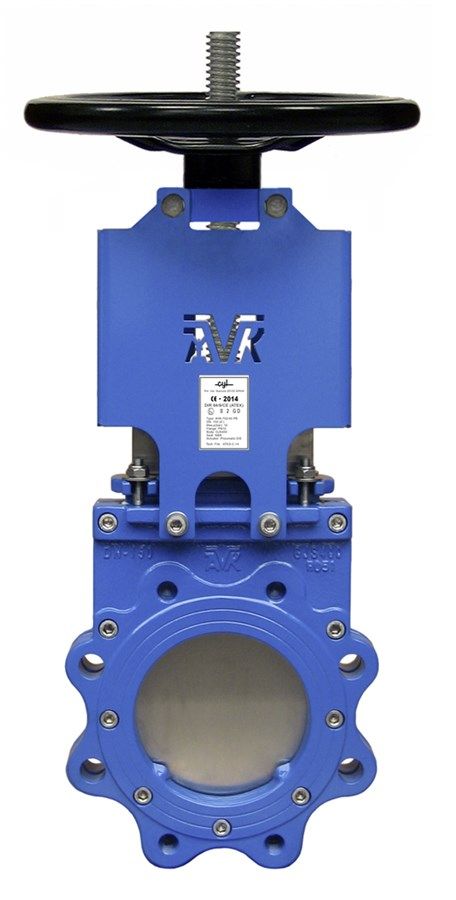

VANNE GUILLOTINE
À volant tige montante, étoupe remplaçable
Vanne guillotine à volant,conçue pour une utilisation jusqu'à 80°C, en eau brute, eaux usées urbaines, refoulement et station de traitement.
Les vannes guillotine AVK sont bidirectionnelles et à passage intégral. Le système d'étanchéité protégé et la haute qualité des matériaux assure des performances exceptionnelles et une longue durée de vie. Les vannes guillotine AVK sont disponibles à levier, à volant avec tige montante ou non montante, avec actionneur pneumatique, platine ISO motorisable ou avec moteur.
Caractéristiques

•
  Étoupe remplaçable, permet le remplacement du système d'étanchéité sans démonter la vanne.
•
  Vanne autonettoyante, les impuretés seront expulsées dans la conduite lors de l'ouverture. Pour plus de protection du presse étoupe un racleur est disponible en option.
•
  Bidirectionnelle, la vanne peut être installée indépendamment du sens de l'écoulement.
•
  Passage intégral, pas de réduction de débit.
•
  Passage plat sur la partie basse, fil d'eau continu évitant l'accumulation de sédiments et empêchant la fermeture.
•
  Pas de cavité dans le corps et donc pas de risque de bouchage.
•
  Joint d'étanchéité en NBR en forme de U avec insert métallique, empêche les déformations lors de la manoeuvre.
•
  Plaques préparées pour le montage de fin de course et capteurs inductifs.
•
  Le raccordement de la tige à la pelle est sécurisé par des boulons autobloquant anti dévissement.
•
  Les supports intégrés dans le moulage du corps protègent la pelle contre les déformations dues à la pression.
•
  Corps en fonte ductile revêtu d'une couche de 100 à 150 µm de polyester résistant aux UV, RAL 5017. En option revêtement acier inoxydable ou duplex résistant aux acides.
•
  Les plaques situées de chaque côté sont en acier au carbone revêtu d'une couche de 100 à 150 µm de plascoat PPA 571 Aqua.
•
  Boulonnerie avec rondelle pour protéger le revêtement.
•
  Pelle, tige et boulonnerie en acier inoxydable résistant à l'acide
•
  Design fin et léger.
