Série 565, dn 12.5 - coupleur - cejn - acier (zinc-nickel)
Obtenir un devis / prix
Prix et détails sur demande
Vendu
et fabriqué par CEJN
En savoir plus
Description

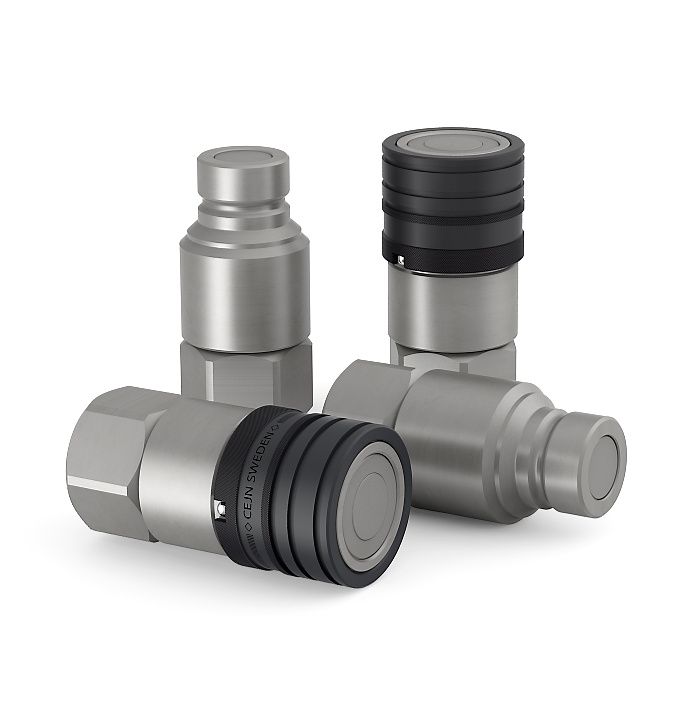

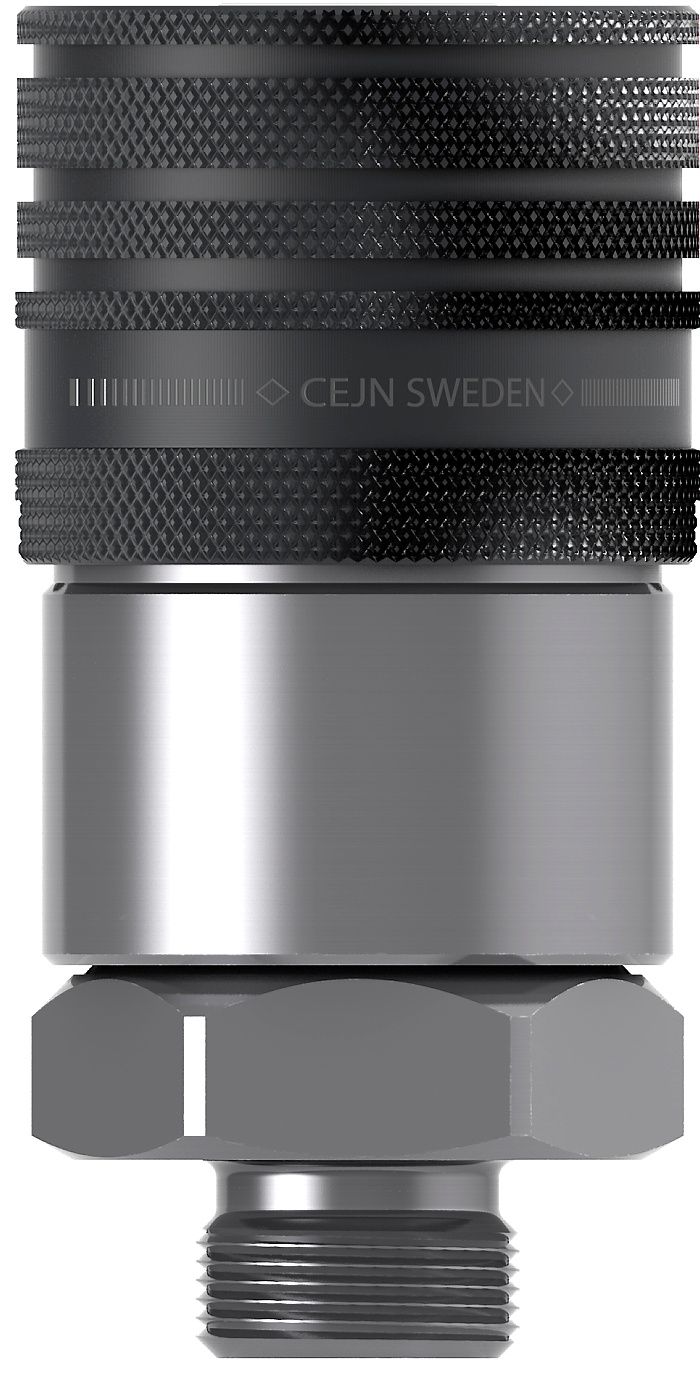

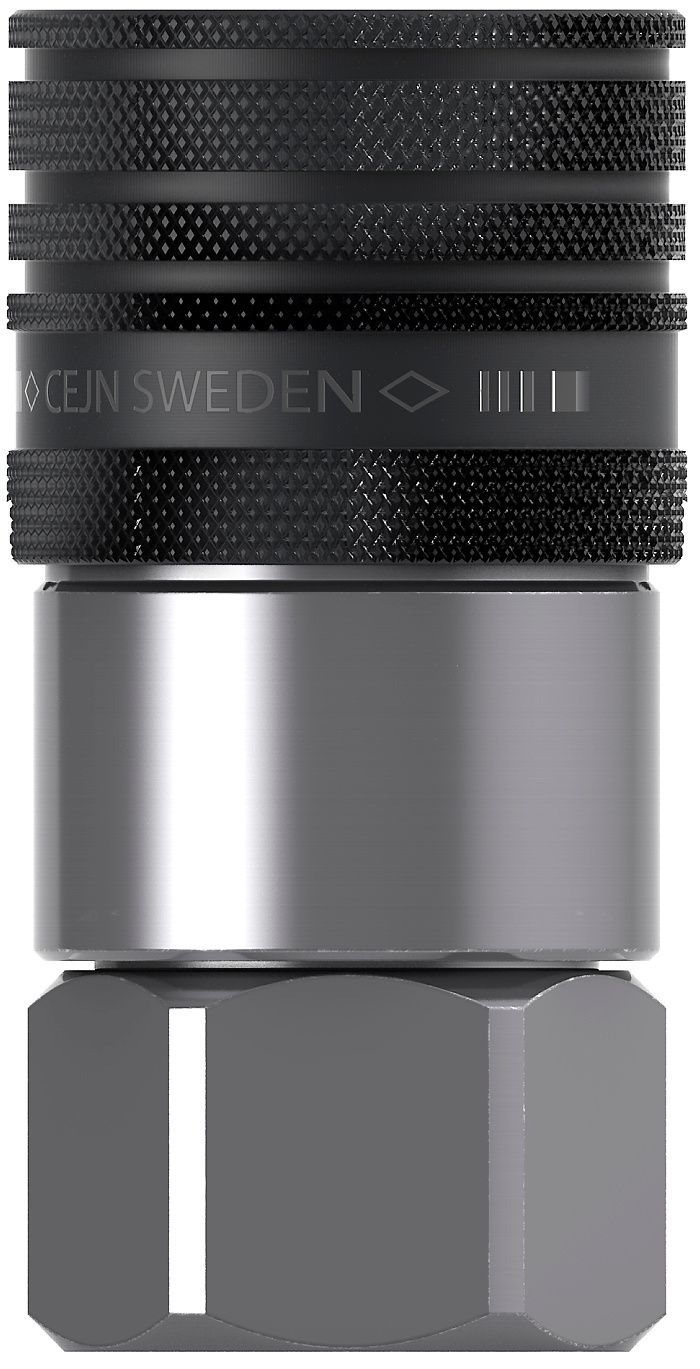

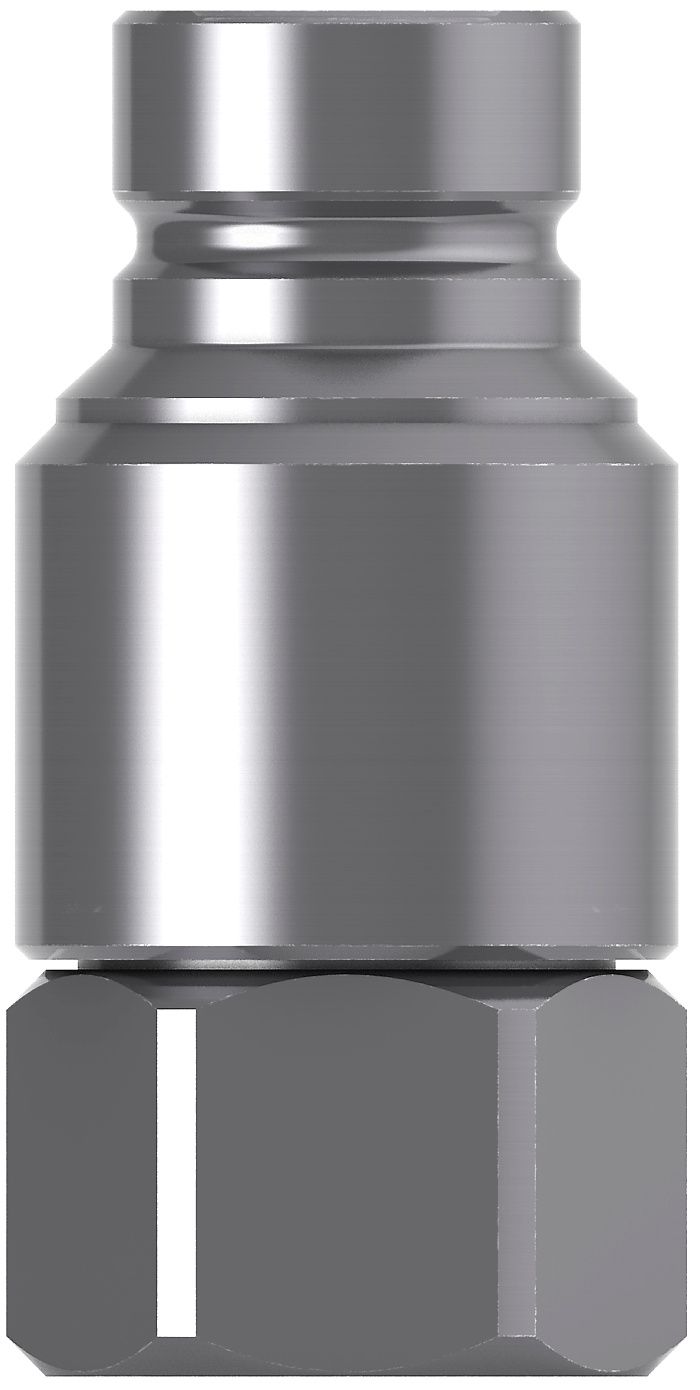

Série 565, DN 12.5 Acier X65 Acier
La série 565 de CEJN est un raccord rapide à faces planes selon la norme ISO 16028 pour applications hydrauliques basse et moyenne pressions. Sa conception à faces planes réduit les égouttures à la connexion et la déconnexion. Cette série est connectable d'une seule main, pour des opérations de connexion et déconnexion rapides et simples. Des capuchons anti-poussières sont disponibles pour coupleur et embout pour prévenir la pénétration de poussières et particules dans les circuits. Cette série 565 dispose d'une bague de verrouillage de sécurité pour prévenir toute déconnexion accidentelle.
Coupleurs et embouts sont également disponibles en 6 autres dimensions: DN 5 (série 165), DN 6,3 (série 265), DN 10 (série 365), DN 16 (serie 665), DN 19 (série 765), DN 25 (série 065). Pour version en acier inoxydable, se reporter à la série 566. Pour embouts à éliminateur de pression, se reporter à la série 564.
Courbe de débit/perte de charge
x: Débit, l/min (GPM UK)
y: Perte de charge, MPa
Diamètre nominal 12.5 mm (0.5") Plage de température -30°C - +100°C (-22°F - +212°F) Matière du coupleur Acier (Zinc-Nickel) Matière de l'embout Acier (Zinc-Nickel) Matière joint Nitrile (NBR/PUR, autres joints disponibles sur demande) Pression de service maxi connecté 400 bar (5801 PSI) Pression de service maxi déconnecté 400 bar (5801 PSI) Pression d'éclatement min connecté 1200 bar (17404 PSI) Pression d'éclatement min déconnecté 1200 bar (17404 PSI) Connectabilité Limitée par la force de l'opérateur Déconnexion sous pression Non autorisé Interchangeable avec Toutes marques interchangeables, selon dimensions, avec ISO16028 Consulter un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit de toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
La série 565 de CEJN est un raccord rapide à faces planes selon la norme ISO 16028 pour applications hydrauliques basse et moyenne pressions. Sa conception à faces planes réduit les égouttures à la connexion et la déconnexion. Cette série est connectable d'une seule main, pour des opérations de connexion et déconnexion rapides et simples. Des capuchons anti-poussières sont disponibles pour coupleur et embout pour prévenir la pénétration de poussières et particules dans les circuits. Cette série 565 dispose d'une bague de verrouillage de sécurité pour prévenir toute déconnexion accidentelle.
Coupleurs et embouts sont également disponibles en 6 autres dimensions: DN 5 (série 165), DN 6,3 (série 265), DN 10 (série 365), DN 16 (serie 665), DN 19 (série 765), DN 25 (série 065). Pour version en acier inoxydable, se reporter à la série 566. Pour embouts à éliminateur de pression, se reporter à la série 564.
Courbe de débit/perte de charge
x: Débit, l/min (GPM UK)
y: Perte de charge, MPa
Diamètre nominal 12.5 mm (0.5") Plage de température -30°C - +100°C (-22°F - +212°F) Matière du coupleur Acier (Zinc-Nickel) Matière de l'embout Acier (Zinc-Nickel) Matière joint Nitrile (NBR/PUR, autres joints disponibles sur demande) Pression de service maxi connecté 400 bar (5801 PSI) Pression de service maxi déconnecté 400 bar (5801 PSI) Pression d'éclatement min connecté 1200 bar (17404 PSI) Pression d'éclatement min déconnecté 1200 bar (17404 PSI) Connectabilité Limitée par la force de l'opérateur Déconnexion sous pression Non autorisé Interchangeable avec Toutes marques interchangeables, selon dimensions, avec ISO16028 Consulter un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit de toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
