Série 564, Eliminateur de pression DN 12.5 X64 Acier Connexion sous pression

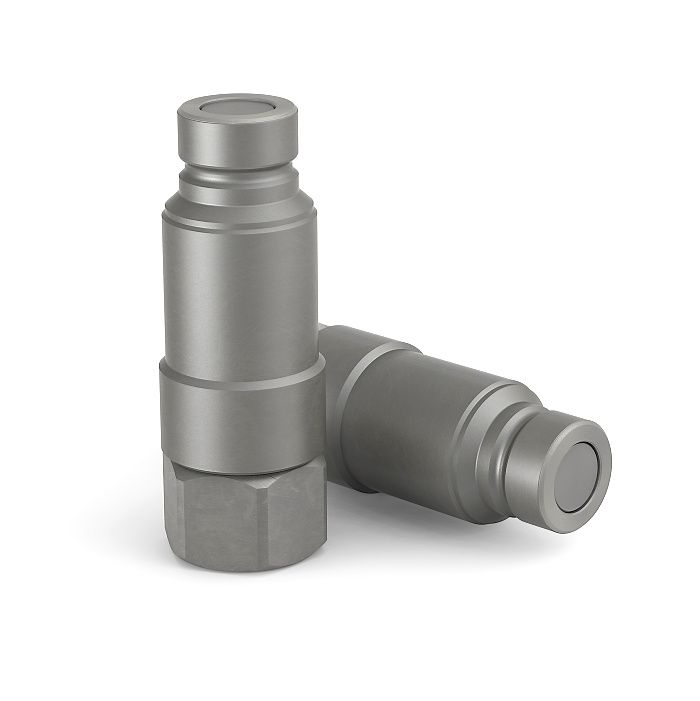

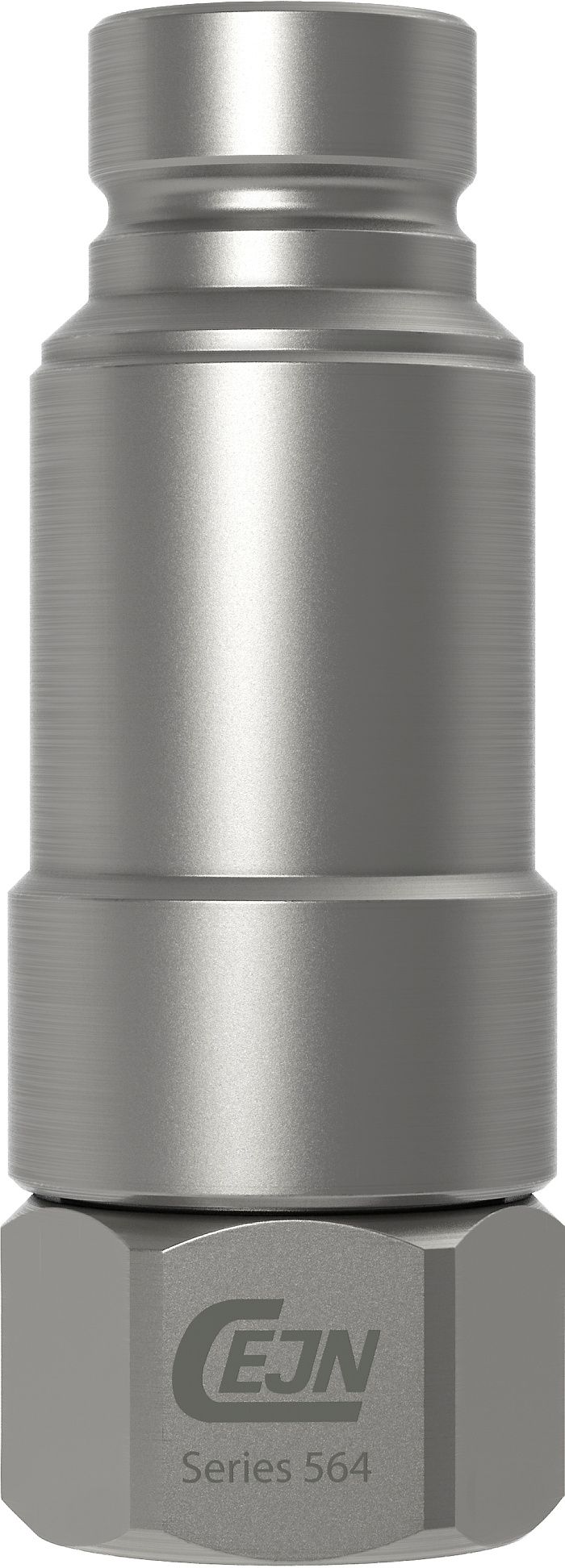

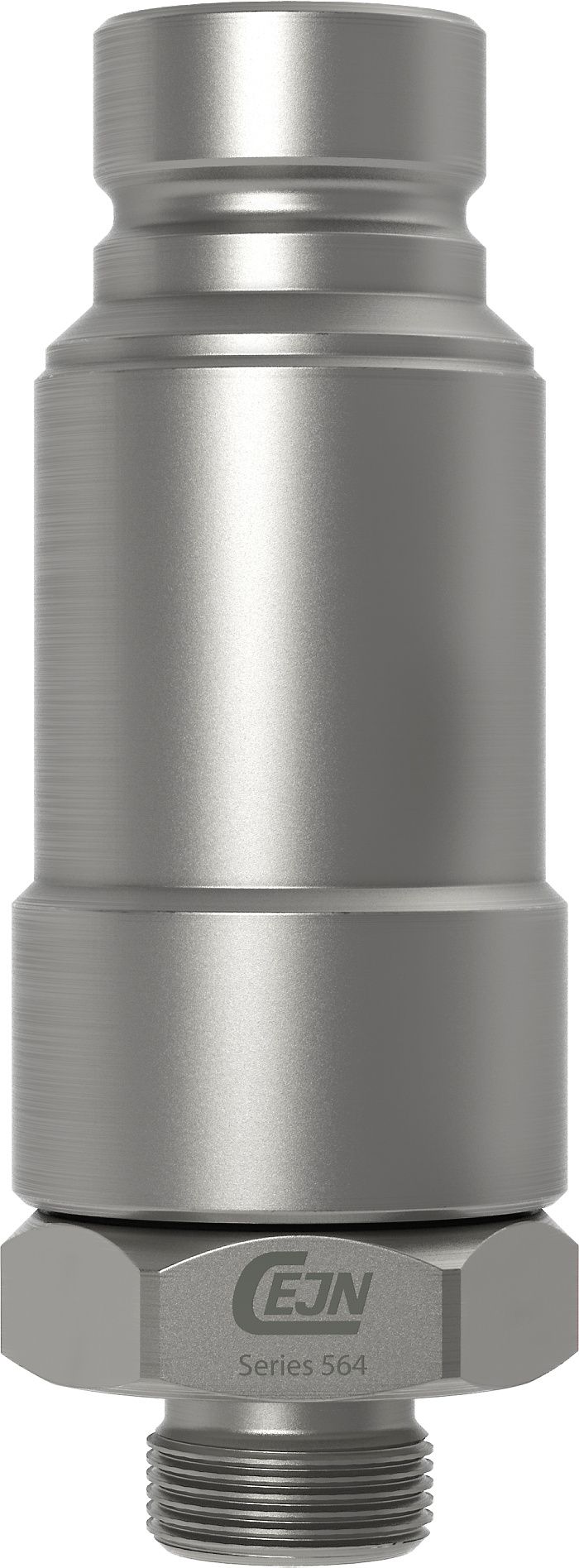

La série 564 de CEJN est un embout à face plane avec éliminateur de pression résiduelle intégré. L'embout est conforme à la norme ISO 16028 pour applications hydrauliques basse et moyenne pressions dont il dépasse les performances. Sa conception à faces planes réduit les égouttures à la connexion et la déconnexion. L'éliminateur de pression permet de se connecter avec une pression résiduelle coté embout. Cet embout de la série 564 se connecte sur les coupleurs des séries 565, 566 et 562.
L'embout à éliminateur de pression est également disponible en 4 autres dimensions: DN 6,3 (série 264), DN 10 (série 364), DN 16 (664), DN 19 (série 764). Pour version en acier selon ISO 16028 se reporter à la série 565. Pour version en acier inoxydable selon ISO 16028 se reporter à la série 566. La série 562 acier est interchangeable ISO 16028, mais pour des pressions inférieures.
Courbe débit / perte de charge
x: Débit, l/mn (GPM UK)
y: Perte de charge (MPa)
Diamètre nominal 12.5 mm (0.5") Plage de température -30°C - +100°C (-22°F - +212°F) Matière de l'embout Acier (Zinc-Nickel) Matière joint Nitrile (NBR)/PUR Connectabilité Avec pression statique jusqu'à 400 bar sur le côté embout. Pression de service maxi connecté 400 bar (5801 PSI) Pression de service maxi déconnecté 400 bar (5801 PSI) Pression d'éclatement min connecté 1200 bar (17404 PSI) Pression d'éclatement min déconnecté 1200 bar (17404 PSI) Déconnexion sous pression Non autorisé Commentaire Connectable avec les coupleurs des séries 565, 566, 562. Interchangeable avec Toutes les marques sont, au niveau des dimensions, interchangeables avec ISO16028 Consulter un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit de toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
