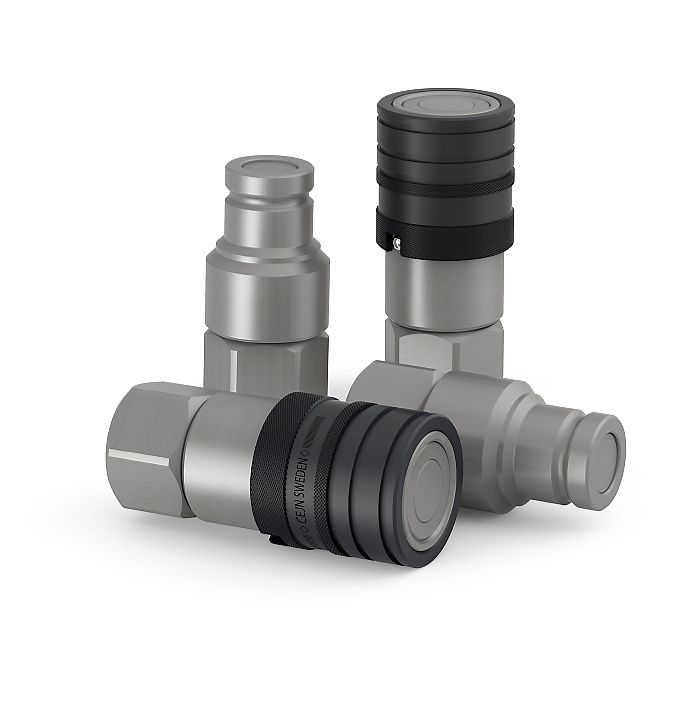

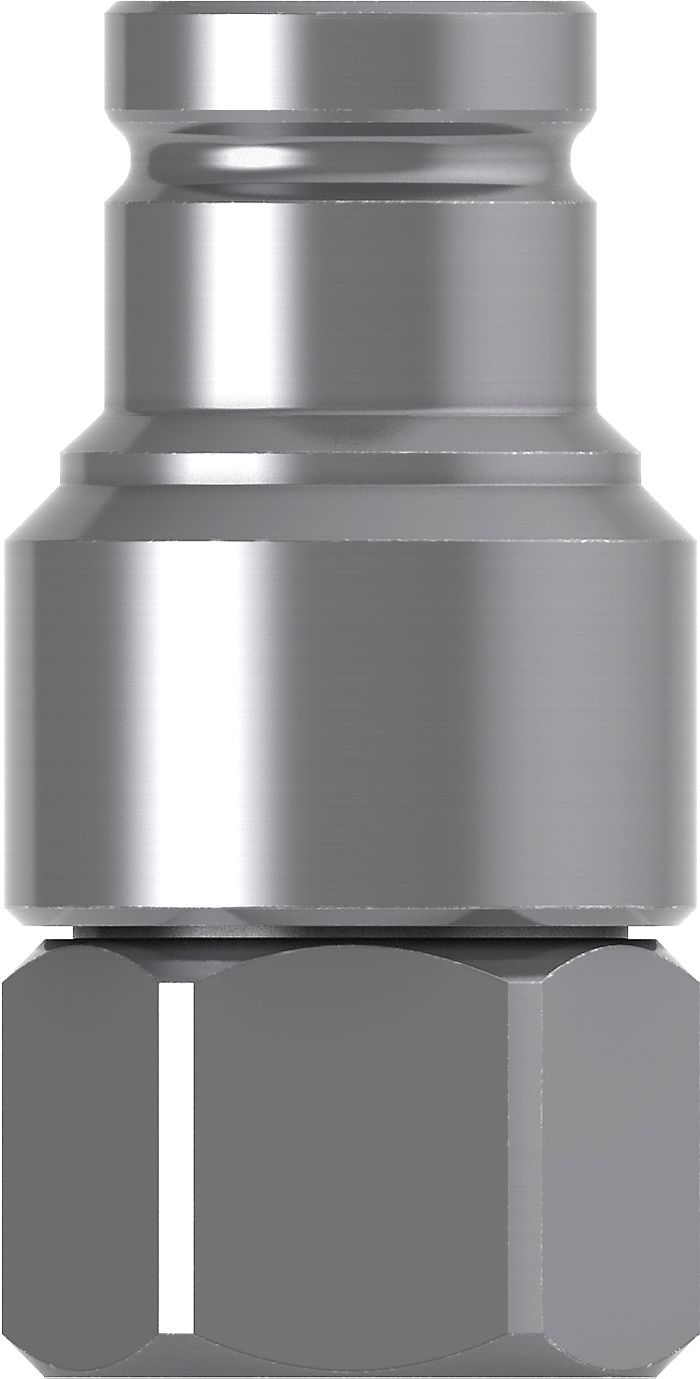

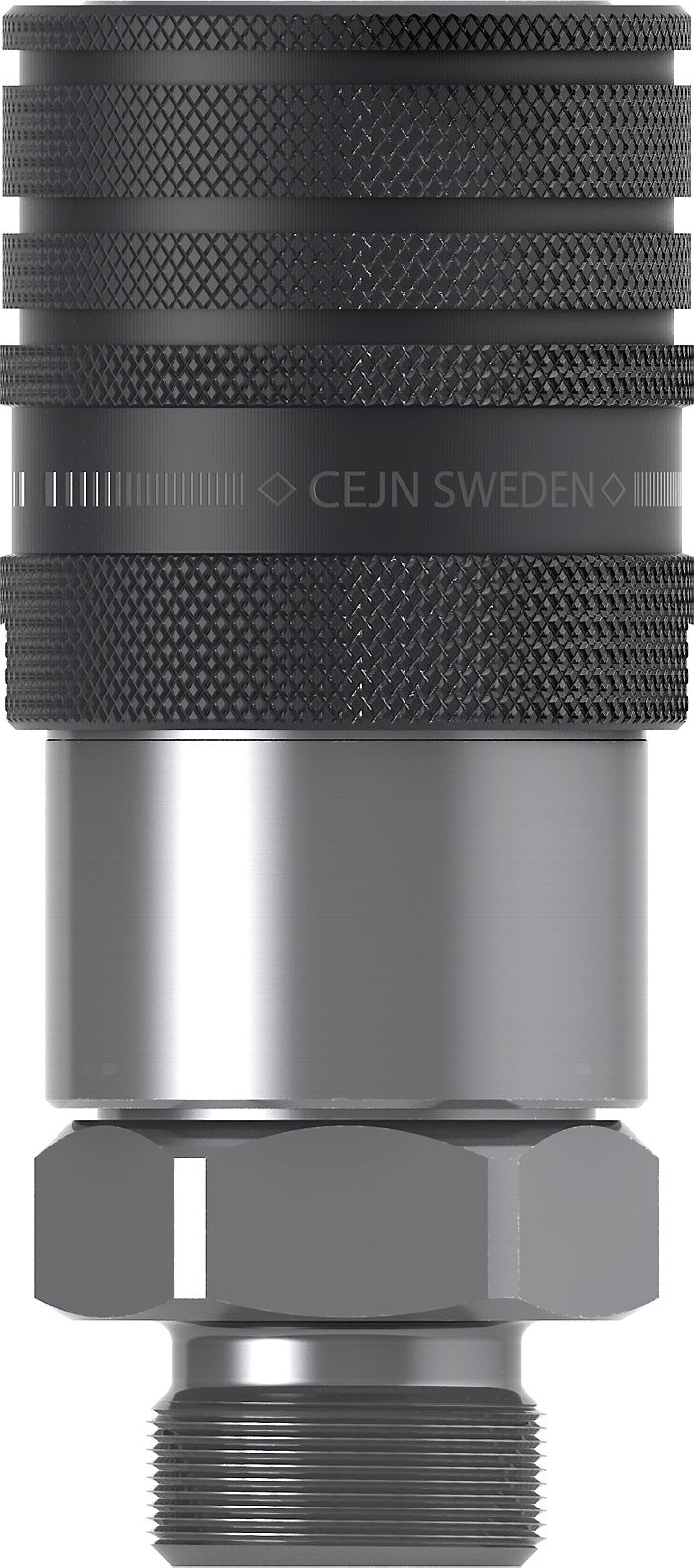

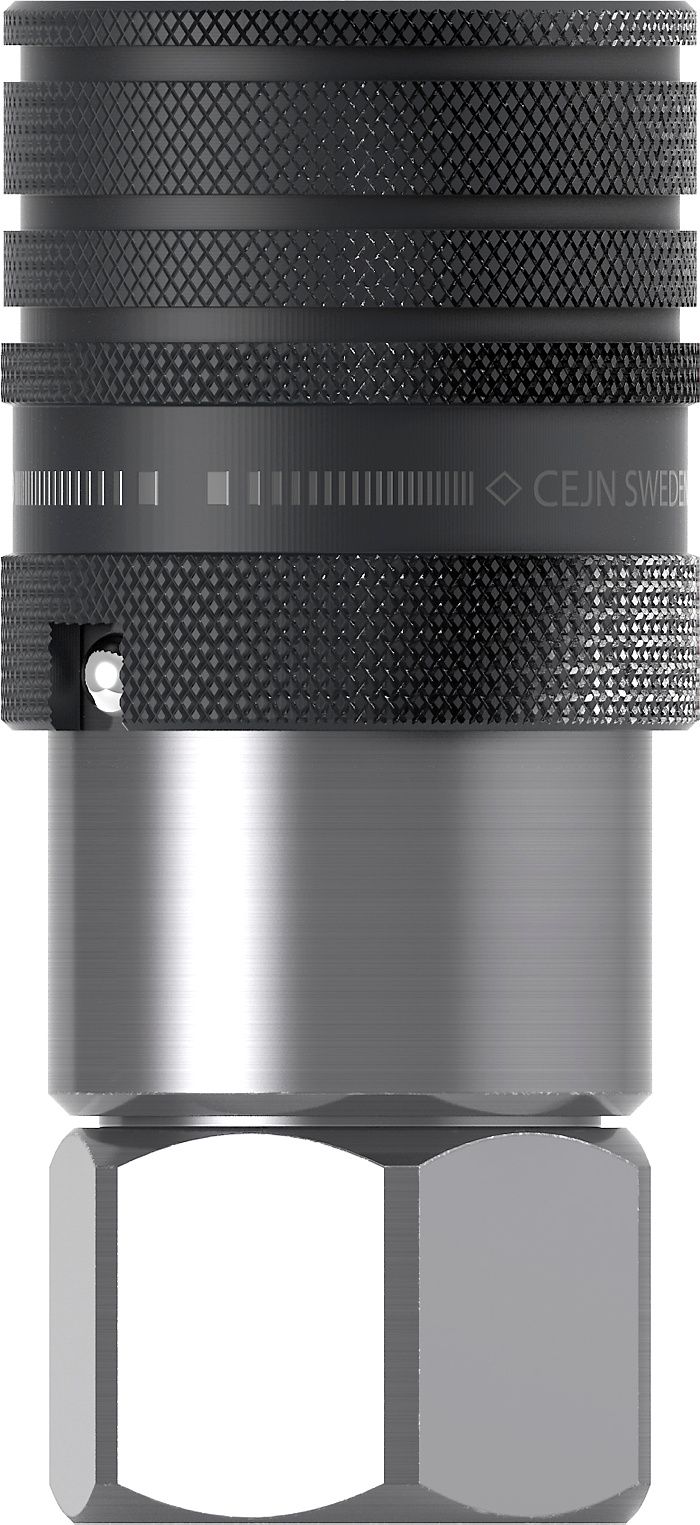

Série 365, dn 10 - coupleur - cejn - acier (zinc-nickel)
Description
Série 365, DN 10 Acier X65 Acier
La série 365 de CEJN est un raccord rapide à faces planes selon la norme ISO 16028 pour applications hydrauliques basse et moyenne pressions. Sa conception à faces planes réduit les égouttures à la connexion et la déconnexion. Cette série est connectable d'une seule main, pour des opérations de connexion et déconnexion rapides et simples. Des capuchons anti-poussières sont disponibles pour coupleur et embout pour prévenir la pénétration de poussières et particules dans les circuits. Cette série 365 dispose d'une bague de verrouillage de sécurité pour éviter toute déconnexion accidentelle.
Coupleurs et embouts sont également disponibles en 6 autres dimensions: DN 5 (série 165), DN 6,3 (série 265), DN 12,5 (série 565), DN 16 (série 665), DN 19 (série 765) , DN 25 ( série 065). Pour version en acier inoxydable, se reporter à la série 366. Pour embouts à éliminateur de pression, se reporter à la série 364.
Courbe débit / perte de charge
x: Débit, l/min (GPM UK)
y: Perte de charge, MPa
Diamètre nominal 10 mm (0.4") Plage de température -30°C - +100°C (-22°F - +212°F) Matière du coupleur Acier (Zinc-Nickel) Matière de l'embout Acier (Zinc-Nickel) Matière joint Nitrile (NBR/PUR, autres joints disponibles sur demande) Pression de service maxi connecté 400 bar (5801 PSI) Pression de service maxi déconnecté 400 bar (5801 PSI) Pression d'éclatement min connecté 1200 bar (17404 PSI) Pression d'éclatement min déconnecté 1200 bar (17404 PSI) Connectabilité Limitée par la force de l'opérateur Déconnexion sous pression Non autorisé Interchangeable avec Toutes marques interchangeables, selon dimensions, avec ISO16028 Consulter un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit de toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
La série 365 de CEJN est un raccord rapide à faces planes selon la norme ISO 16028 pour applications hydrauliques basse et moyenne pressions. Sa conception à faces planes réduit les égouttures à la connexion et la déconnexion. Cette série est connectable d'une seule main, pour des opérations de connexion et déconnexion rapides et simples. Des capuchons anti-poussières sont disponibles pour coupleur et embout pour prévenir la pénétration de poussières et particules dans les circuits. Cette série 365 dispose d'une bague de verrouillage de sécurité pour éviter toute déconnexion accidentelle.
Coupleurs et embouts sont également disponibles en 6 autres dimensions: DN 5 (série 165), DN 6,3 (série 265), DN 12,5 (série 565), DN 16 (série 665), DN 19 (série 765) , DN 25 ( série 065). Pour version en acier inoxydable, se reporter à la série 366. Pour embouts à éliminateur de pression, se reporter à la série 364.
Courbe débit / perte de charge
x: Débit, l/min (GPM UK)
y: Perte de charge, MPa
Diamètre nominal 10 mm (0.4") Plage de température -30°C - +100°C (-22°F - +212°F) Matière du coupleur Acier (Zinc-Nickel) Matière de l'embout Acier (Zinc-Nickel) Matière joint Nitrile (NBR/PUR, autres joints disponibles sur demande) Pression de service maxi connecté 400 bar (5801 PSI) Pression de service maxi déconnecté 400 bar (5801 PSI) Pression d'éclatement min connecté 1200 bar (17404 PSI) Pression d'éclatement min déconnecté 1200 bar (17404 PSI) Connectabilité Limitée par la force de l'opérateur Déconnexion sous pression Non autorisé Interchangeable avec Toutes marques interchangeables, selon dimensions, avec ISO16028 Consulter un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit de toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
