Série 3600 - rouleaux motorisés - interroll - vitesse de convoyage max. 0,5 m/s

Série 3600
Domaine d'application Convoyage entraîné de produits à transporter lourds, tels que des cartons, des bacs, des fûts, des roues, des palettes ou des bacs en acier. Des variantes à tête d'entraînement pour courroie crantée sont souvent utilisées lorsque l'absence de maintenance constitue un facteur important. Contrairement à une chaîne, la courroie crantée n'a pas besoin d'être graissée et est par conséquent souvent utilisée dans l'industrie type menuiserie.

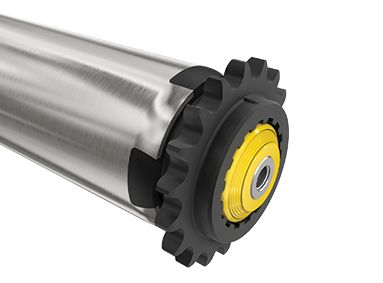

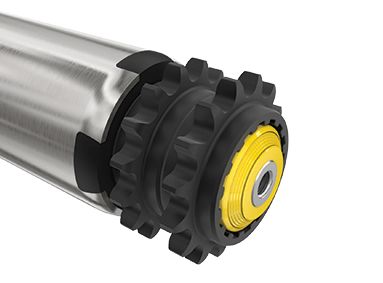

Nombreux types d'entraînement De nombreuses variantes d'entraînement sont disponibles. Les rouleaux peuvent au choix être entraînés par chaîne ou par courroie crantée de rouleau à rouleau (bracelet). L'utilisation d'un entraînement à chaîne tangentiel est par ailleurs possible.
Faibles émissions sonores Les têtes d'entraînement en polyamide renforcé aux fibres de verre et polyamide hautement élastique garantissent un fonctionnement très silencieux.
Chargement latéral Les extrémités des tubes sont arrondies, ce qui permet de charger facilement les produits à transporter par le côté. Les efforts axiaux sont éliminés par les roulements à billes et l'embout.
Construction robuste L'assemblage à épousement de forme par le biais d'empreintes garantit la stabilité radiale et axiale des têtes d'entraînement. Pour garantir la position axiale des embouts, des roulements à billes et des joints et pour éviter tout déport, l'embout n'est pas juste embouti dans le tube, mais également serti.
Données techniques générales
Plateforme
1450
Capacité de charge max.
3500 N
Vitesse de convoyage max.
0,5 m/s
Version antistatique
Oui
Plage de température
-5 à +40 °C
Matériau
Tube
Acier zingué, acier inoxydable
Axe
Acier brut, acier zingué, acier inoxydable
Embout
Polyamide, RAL9005 (noir foncé)
Tête d'entraînement
Polyamide, RAL9005 (noir foncé)
Flasque
Polyamide, RAL1021 (jaune colza)
Modèle de palier
Côté entraînement : Roulement à billes de précision acier 6204 2RZ, graissé Côté non entraîné : Roulement à billes de précision acier 6205 2RZ, graissé
Côté entraînement, le flasque situé sur la bague intérieure du roulement à billes n'est pas monté en force.
Revêtements de tube
Pour tube de 80 mm de diamètre et tête pour pignon T15 : Gaine PVC (plus d'informations sous Téléchargements)
Revêtement caoutchouc (plus d'informations sous Téléchargements)
Axes
En plus de celles indiquées dans les tableaux des capacités de charge, les variantes suivantes sont également disponibles :

• Longueur variable

• Axes à extrémités différentes


Tube
En plus de celles indiquées dans les tableaux des capacités de charge, les variantes suivantes sont également disponibles :

• Avec disques de guidage soudés


T
= nombre de dents

•
