Série 3500
Domaine d'application Convoyage entraîné de charges isolées, p. ex. transport de cartons, de bacs, de fûts, de pneus.
Faibles émissions sonores L'utilisation de têtes d'entraînement en polyamide garantit un fonctionnement très silencieux.
Chargement latéral Les extrémités des tubes sont arrondies, ce qui permet de charger facilement les produits à transporter par le côté. Les efforts axiaux sont éliminés par les roulements à billes et l'embout.
Construction robuste La position exacte du module de paliers (embout, roulement à billes, joint) sur le côté non-entraîné peut être réalisé de différentes manières. Sur la version à tube acier, l'embout est compressé dans le tube et serti. Sur la version à tube PVC, ce dernier est doté, sur l'intérieur d'une rainure dans laquelle l'extrémité de l'embout est encliqueté. Sur les versions à courroie ronde et PolyVee, l'embout est également inséré et serti dans le tube.

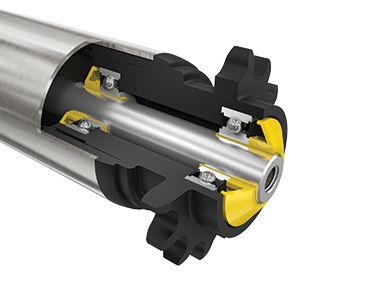

Construction modulable Un embout fixe sur un tube de 50 ou 60 mm de diamètre permet d'intervertir des têtes d'entraînement en polyamide enfichables telles que des têtes pour pignon, pour courroie crantée, pour courroie plate, et également de les remplacer par des têtes à friction. Les courroies plates, PolyVee, rondes ou crantées et les chaînes offrent de nombreuses variantes d'entraînement.

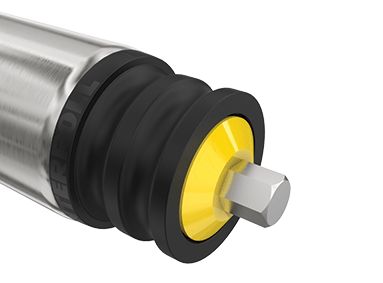

• Tête d'entraînement pour courroie ronde
  En cas d'utilisation de la tête d'entraînement pour courroie ronde, la zone d'entraînement est séparée de la zone de transport. Les produits à transporter ne peuvent ainsi pas dévier de leur trajectoire sous l'effet du cabrage des courroies. La tête d'entraînement présentant une friction supérieure à celle des gorges sur tube métallique, il en résulte un meilleur entraînement des courroies rondes. En cas, selon le type d'application, de glissement des courroies rondes, l'usure des courroies est plus importante sur une tête d'entraînement pour courroie ronde.

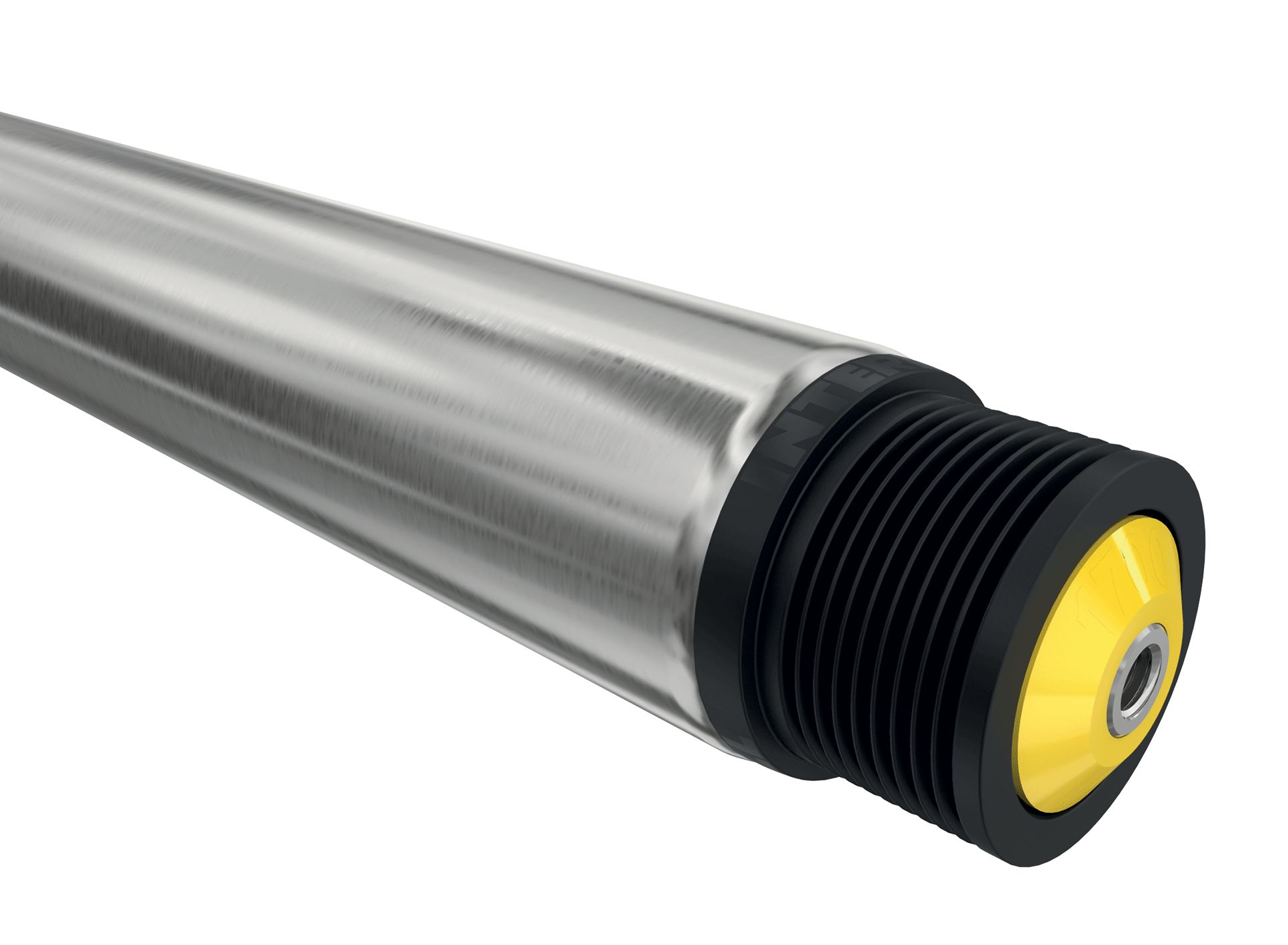

• Tête d'entraînement PolyVee
  Les neuf rainures de la tête d'entraînement permettent l'utilisation de courroies PolyVee à deux, trois ou quatre nervures. Une courroie à deux nervures transmet un couple environ deux fois supérieur à celui d'une courroie ronde.


Données techniques générales
Plateforme
1700
Capacité de charge max.
2000 N
Vitesse de convoyage max.
2,0 m/s (pour un entraînement à chaîne 0,5 m/s)
Plage de température
−28 à +40 °C (rouleaux à entraînement par courroie crantée −5 à +40 °C) Pour les rouleaux à tête d'entraînement pour courroie PolyVee ou courroie ronde dans le secteur des produits basses températures, nous recommandons d'opter pour des roulements à billes huilés. Tube PVC : - En cas de température ambiante plus élevée (à partir de +30 °C) et d'une sollicitation statique prolongée de plusieurs heures, il est impossible d'exclure une déformation irrémédiable des rouleaux. - Température minimale : −5 °C
Matériau
Tube
Acier zingué, acier inoxydable, aluminium PVC : RAL7030 (gris pierre) RAL5015 (bleu ciel)
Axe
Acier brut, acier zingué, acier inoxydable ; axe hexagonal conique : Polyamide (version antistatique)
Embout
Polyamide, RAL9005 (noir foncé)
Tête d'entraînement
Polyamide, RAL9005 (noir foncé), têtes de pignon également en acier brut (les têtes de pignon sont galvanisées avec le tube après le soudage)
Flasque
Polypropylène et polyamide côté entraînement en RAL1021 (jaune colza)
Modèle de palier
Roulement à billes de précision acier 6002 2RZ, roulement à billes de précision acier inoxydable 6002 2RZ, jeu interne C3
Revêtements de tube
Gaine PVC (plus d'informations sous Téléchargements)
Gaine PU (plus d'informations sous Téléchargements)
Revêtement caoutchouc (plus d'informations sous Téléchargements)
Version antistatique
(<10 6 Ω) Version normale avec rouleaux à gorge ou revêtus d'une gaine, ne convient pas pour les tubes en PVC
Traitement spécial de la surface du tube
Nitrocarburation
Chromage
Types de lubrification du roulement à billes
Graissé pour une température ambiante de -5 à +40 °C (par défaut)
Huilé pour une température ambiante de -28 à +20 °C
Axes
En plus de celles indiquées dans les tableaux des capacités de charge, les variantes suivantes sont également disponibles :

• Avec ressort sur les deux côtés

• Longueur variable

• Axes à extrémités différentes


Tube
En plus de celles indiquées dans les tableaux des capacités de charge, les variantes suivantes sont également disponibles :

• Avec disques de guidage soudés


Entraînements
En plus de celles indiquées dans les tableaux des capacités de charge, les variantes suivantes sont également disponibles :

• les têtes d'entraînement pour courroies rondes, PolyVee et crantées peuvent être dotées, pour les applications basse température, d'une protection supplémentaire. Cette protection est située à l'intérieur du rouleau et génère une transmission de couple positive entre le tube et la tête d'entraînement. Tout endommagement des produits à transporter ou l'accumulation de film adhésif (par exemple) sur les arêtes extérieures saillantes sont ainsi évités.


Isolation acoustique
Pour tube de 50 mm de diamètre

•
