Série 3500 light - rouleaux motorisés - interroll - vitesse de convoyage max. 0,5 m/s

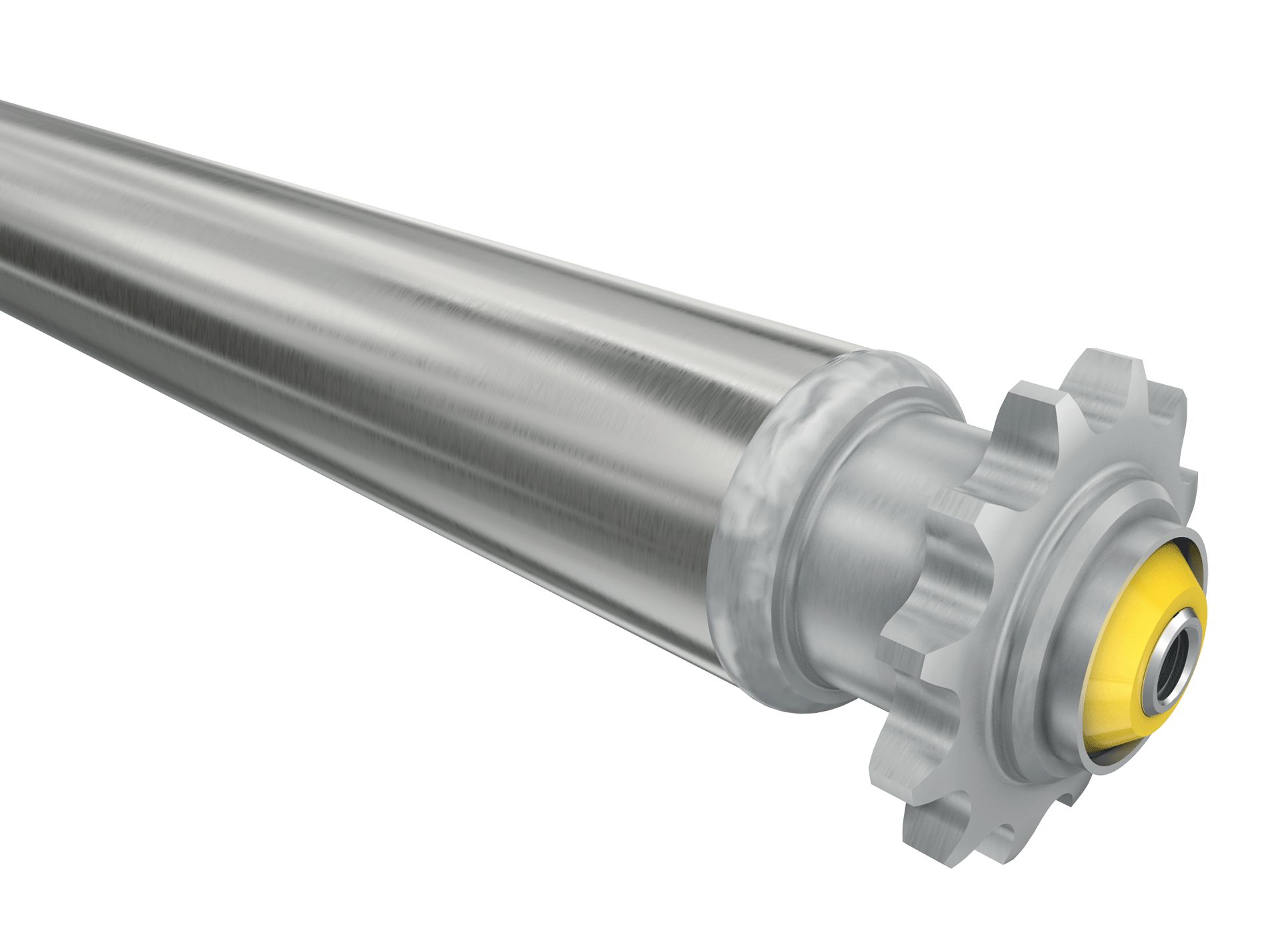

Série 3500 light
Domaine d'application Convoyage gravitaire ou entraîné de cartons ou de bacs de dimensions réduites. Convient p. ex. dans l'industrie des emballages, sur les lignes automatisées ou pour la réalisation d'enchaînements de machines.
Construction flexible Le produit est disponible dans de nombreuses variantes d'entraînement à chaîne, permettant ainsi notamment la réalisation d'un entraînement de rouleau à rouleau (bracelets de chaînes) et d'entraînements à chaîne tangentiels.
Paliers de haute qualité Des roulements à billes de précision étanches de type 689 2Z sont utilisés.
Chargement latéral Les extrémités des tubes sont arrondies, ce qui permet de charger facilement les produits à transporter par le côté. Les efforts axiaux sont éliminés par les roulements à billes et l'embout.
Montage avec un pas restreint L'utilisation de rouleaux de 30 mm de diamètre permet la réalisation de petits pas entre les rouleaux.
Données techniques générales
Plateforme
1700
Capacité de charge max.
150 N
Vitesse de convoyage max.
0,5 m/s
Plage de température
-5 à +40 °C
Matériau
Tube
Acier zingué, acier inoxydable
Axe
Acier brut, acier zingué, acier inoxydable
Embout
Polyamide, RAL9005 (noir foncé)
Tête d'entraînement
Acier brut (les têtes de pignon sont galvanisées avec le tube après le soudage)
Flasque
Polyamide côté entraînement en RAL1021 (jaune colza)
Modèle de palier
Roulement à billes de précision acier 689 2Z, graissé
Revêtements de tube
Gaine PVC (plus d'informations sous Téléchargements)
Version antistatique
(<10 6 Ω) Version normale avec rouleaux à gorge ou revêtus d'une gaine
Axes
En plus de celles indiquées dans les tableaux des capacités de charge, les variantes suivantes sont également disponibles :

• Longueur variable

• Axes à extrémités différentes


•
