Série 1700 light
Domaine d'application Convoyage de petits produits et utilisation sur des lignes automatisées ou des machines d'emballage. Convient pour la réalisation de convoyeurs gravitaires.
Faibles émissions sonores Le fonctionnement est très silencieux en raison des roulements à billes de précision et des embouts en technopolymère.
Chargement latéral Les extrémités des tubes sont arrondies, ce qui permet de charger facilement les produits à transporter par le côté. Les efforts axiaux sont éliminés par les roulements à billes et l'embout.
Montage avec un pas restreint L'utilisation de rouleaux de 20 ou 30 mm de diamètre permet le montage des rouleaux avec un pas serré.

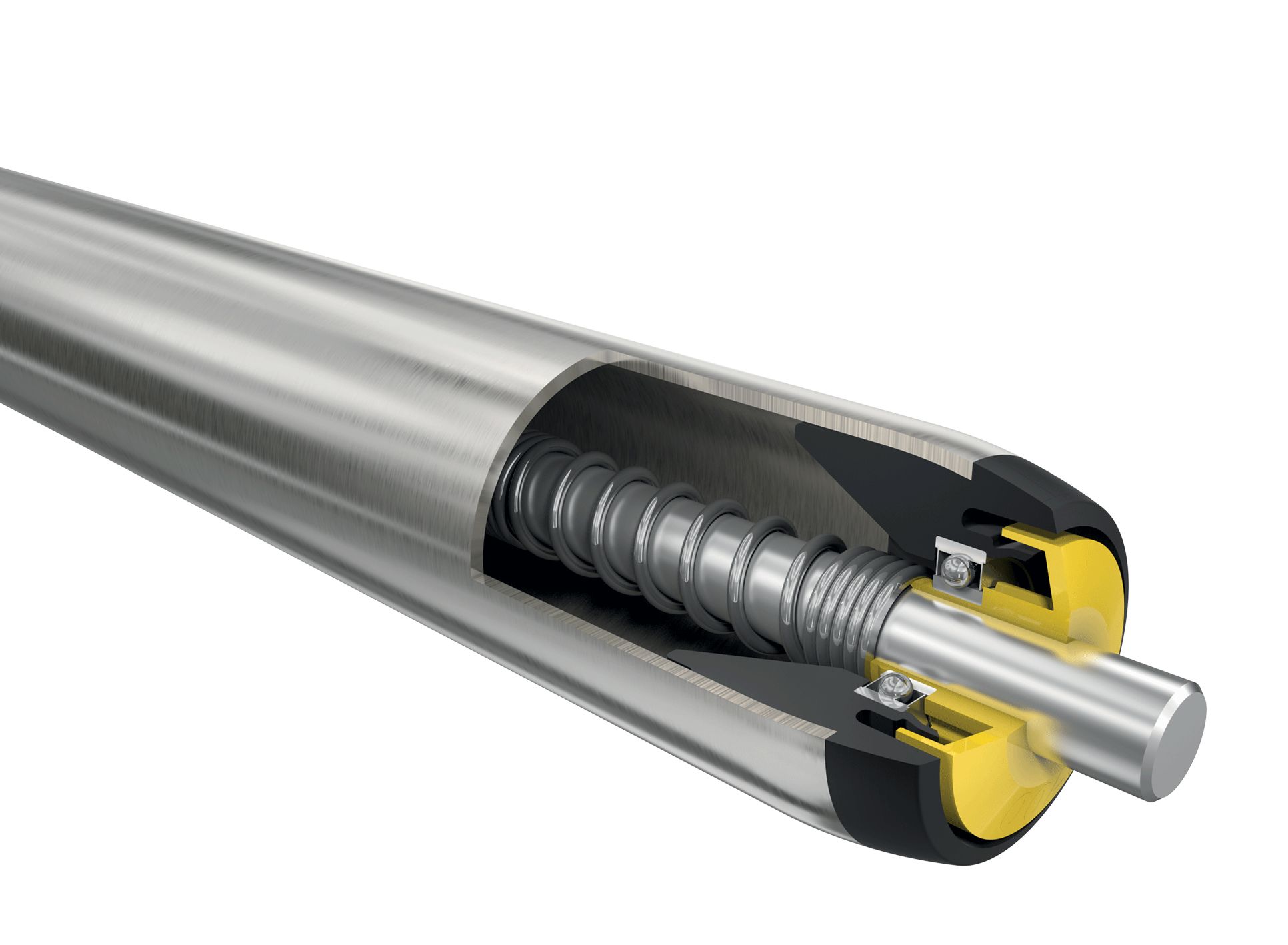

Construction robuste Pour obtenir une capacité de charge axiale élevée, en particulier des embouts, roulements à billes et joints, les embouts ne sont pas juste emboutis dans le tube sur les versions métalliques, mais sont également sertis. En plus de l'ajustement serré, les embouts des tubes de 30 mm de diamètre en PVC sont également fixés par une arête encliquetée.
Données techniques générales
Plateforme
1700
Capacité de charge max.
150 N
Vitesse de convoyage max.
1,5 m/s
Plage de température
-28 à +40 °C Tube PVC : En cas de température ambiante plus élevée (à partir de +30 °C) et d'une sollicitation statique prolongée de plusieurs heures, il est impossible d'exclure une déformation irrémédiable des rouleaux.
Matériau
Tube
Acier zingué, acier inoxydable, aluminium PVC : RAL7030 (gris pierre) RAL7024 (gris foncé) pour tube de Ø 20 mm
Axe
Acier brut, acier zingué, acier inoxydable
Embout
Polyamide, RAL9005 (noir foncé)
Flasque
Polypropylène, RAL1021 (jaune colza) pour tube de Ø 20 mm Polyamide, RAL1021 (jaune colza) pour tube de Ø 30 mm
Modèle de palier
Roulement à billes de précision acier étanche 689 2Z, jeu interne C0
Revêtements de tube
Gaine PVC pour rouleaux à tubes galvanisés ou inox (plus d'informations sous Téléchargements)
Version antistatique
(<10 6 Ω) Version normale avec rouleaux à gorge ou revêtus d'une gaine, ne convient pas pour les tubes en PVC
Traitement spécial de la surface du tube
Nitrocarburation
Types de lubrification du roulement à billes
Graissé pour une température ambiante de -28 à +40 °C (par défaut)
Axes
En plus de celles indiquées dans les tableaux des capacités de charge, les variantes suivantes sont également disponibles :

• Avec ressort sur les deux côtés

• Longueur variable

• Axes à extrémités différentes
