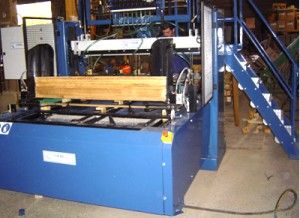

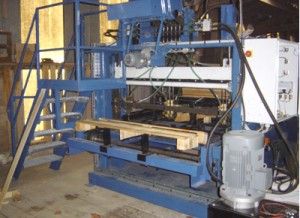

Sem 1450 machines pour palettes - codix - machine à assembler les semelles

Bâti de cloueuse avec une distribution de pointes en vrac:
Largeur de passage de 1630 mm entre le bâti de cloueuse
- Distribution de pointes en vrac.
Rampe support-cloueurs
9 cloueurs avec plongeurs
Masse de clouage avec transmission mécanique et hydraulique (Deux vérins hydrauliques à chaque extrémité) et support des plongeurs
Un ensemble de distribution avec 1 panier avec 10 descentes de pointes et asservissements pneumatiques pour la descente des pointes (vérin, distributeur)
Moto-réducteur et transmission d'entraînement de la boîte à clous
Une centrale hydraulique neuve avec moteur électrique pour la commande de montée-descente de la masse de clouage avec asservissements hydrauliques
Neuf détections de contrôle de descente des pointes
Un chargeur de planches :
Avec support en bâti mécano-soudé.
Avec dispositif de séparation qui libère les planches une à une.
Ce chargeur accepte un jeu de 1 cm dans les coupes.
Magasin de planches réglable pour des planches de longueur de 570 mm à 1450 mm et de largeur de 50 à 145 mm
Ensemble monté sur une cornière de 100 mm, épaisseur 10 mm, de longueur 1700 avec platine de fixation.
Un convoyeur à chaîne :
Avec des traverses à défilement en continu : celles-ci amènent les plots et les planches sous les cloueurs pour l'assemblage.
Les traverses sont entraînées par un moto-réducteur frein situé latéralement, la vitesse de déplacement est réglable par variateur de fréquence et la gestion des arrêts de clouage par un détecteur inductif réglable selon le positionnement des clous sur le plot
Deux couloirs latéraux de positionnement des plots sur crémaillère réglables symétriquement en largeur.
Un couloir central de positionnement des plots sur crémaillère réglable en largeur.
Deux presseurs pneumatiques au niveau du clouage pour la mise en référence de la planche avant clouage
La gestion de la machine est réalisée par une armoire avec pupitre opérateur et un automate programmable pour les asservissements électriques, pneumatiques et mécaniques.
Equipements complémentaires :
Passerelle d'accès au panier à clous.
Grille de sécurité au niveau de la poutre de clouage.
-Encombrement de la machine maxi. : Longueur 2550 mm ; Largeur : 2400 mm.
-Hauteur de travail de la machine : 950 mm.
Schéma de principe
La machine propose :
Une longueur des semelles de 1450 mm (Si possible plus long selon l'encombrement du convoyeur dans la machine) et mini 570 mm.
Une cadence moyenne de 500 semelles par heure.
Un temps de réglage à chaque changement de série d'environ 20 mm.
Dépose automatique des planches.
Dépose manuelle des plots par l'opérateur.
Les éléments à assembler :
Plots (ou dés) : 50x75x70 mm mini. et 100x145x160 mm maxi.
Planches en section : 50×14 mm mini. et 145 x 30 mm maxi.
Planches en longueur : 700 mm mini et 1450 (Si possible plus long selon l'encombrement du convoyeur dans la machine)
Nota : cette version de machine à semelles de type SEM 1450 peut être proposée en version avec une rampe de clouage avec 3 supports pistolet pneumatique pour des pointes en rouleaux de 1000 ou 350 pointes en remplacement du système ce clouage hydraulique pour des clous en vrac
