Sélecteur symétrique - sel104-2

Sélecteur symétrique 1 parmi 10 - pré écoute + Vumètre - Télécommandable

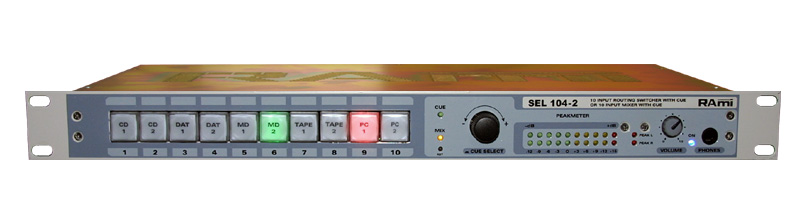

Le SEL 104-2 est un sélecteur de sources analogiques au format rack 19”, 1U. Il permet de diriger la modulation d’une des 10 entrées analogiques symétriques vers une sortie de même type. Deux modes de fonctionnement sélectionnables :

° Mode normal : une source et une seule est sélectionnable; elle est dirigée vers la sortie.
° Mode mixage : plusieurs sources peuvent être sélectionnées; l’ensemble des signaux est mixé vers la sortie.

Le SEL 104-2 est doté d’un bypass “Hardware” permettant en cas de coupure secteur de diriger l’entrée 1 vers la sortie, d’un mode “CUE” évolué permettant le contrôle et la pré écoute de l’ensemble des sources d’entrées. Complètement dissocié du mode de sélection principal, le mode “CUE” permet à l’utilisateur de sélectionner la source qu’il veut contrôler. Cette source est alors “routée” vers la sortie CUE, le bargraph ainsi que la sortie casque. Si le mode “CUE” n’est pas activé, l’utilisateur contrôle en permanence la sortie principale. Le mode choisi et la sélection en cours sont visualisés par une indication lumineuse tricolore des switchs. Le SEL 104-2 peut être couplé au SEL 110-2 pour une sélection mixte analogique/numérique ainsi qu’au SEV 101 pour une sélection audio/vidéo.

° Dix entrées stéréo symétriques sur bornier amovibles 6 points et connecteurs RJ45.
° Une sortie principale symétrique stéréo sur XLR.
° Une sortie monitoring stéréo sur SUB-D.
° Une sortie casque en face avant pour la pré écoute.

Toutes les fonctions, modes et sélections sont commutables par une liaison série de mode RS 232. Le SEL 104-2 peut être télécommandé par l'interface TLC 100 : Télécommande des 10 voies et visualisation par leds de la voie sélectionnée.

Domaine d'utilisation:
° Routage de modulations (Sélection d'une source parmi 10).
