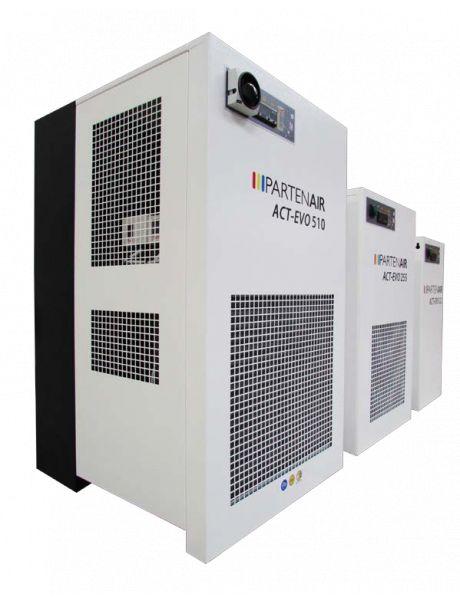

Sécheur par réfrigération - Série ACT-EVO

EVOlution
La série de sécheurs d'air comprimé par réfrigération ACT-EVO permet d'obtenir un point de rosée de +3°C sous pression, convenant à la majeure partie des installations industrielles.
Conçus en utilisant les meilleures technologies, les sécheurs de la gamme ACT-EVO se démarquent sans peine des matériels présents actuellement sur le marché. Un échangeur monobloc à très haut rendement, construit entièrement en aluminium, a été spécialement développé pour cette série.
Il offre des performances sans commune mesure avec les sécheurs traditionnels notamment au regard de la perte de charge, de la puissance consommée et des températures de fonctionnement.
Cet échangeur procure les facteurs de correction en température les plus avantageux du marché. Une vanne de by-pass à régulation proportionnelle procure une stabilité parfaite du circuit de réfrigération et un point de rosée constant, sans risque de givrage, quel que soit le taux de charge du sécheur. Le point de rosée est affiché en permanence pour un contrôle visuel du fonctionnement.

• Traitement d'air de 22 m³/h à 9 450 m³/h à 7 bars
• Point de rosée +3°C sous pression (Classe ISO 8573-1 : 2001 = 4)
• Échangeur monobloc à haut rendement réalisé entièrement en aluminium
• Conception verticale de l'échangeur, séparation naturelle de l'eau par gravité, sans risque de ré-entrainement
• Régulation de puissance proportionnelle pour une stabilité parfaite du point de rosée
• Pas de risque de gel
• Perte de charge extrêmement faible (inférieure à 150 mbars en moyenne)
• Températures d'entrée d'air comprimé jusqu'à 70°C
• Affichage digital du point de rosée et de la pression de condensation
• Contrôleur électronique avec report d'alarme à distance paramétrable
• Faible consommation énergétique
• Encombrement au sol réduit
• Purgeurs de condensats électroniques jusqu'au modèle ACT-EVO 1000
• Purgeurs a détection de niveau à partir de ACT-EVO 1130

Échangeur optimisé
Au coeur de la série ACT- EVO se trouve la troisième génération d'échangeurs de chaleur compacts ALU-DRY.
Les derniers progrès en matière de C.A.O.,ont permis d'obtenir une optimisation des profils procurant un meilleur rendement énergétique et moins de perte de charge.
Les sécheurs ACT-EVO traitent plus de débit à puissance frigorifique équivalente. Pour l'utilisateur cela signifie moins de puissance consommée et de réelles économies d'énergie.
Raccords arrière
La série ACT-EVO sont munis des raccords entrée et sortie d'air côte à côte, sur la même face du sécheur.
Cette nouvelle configuration facilite le raccordement des filtres et la mise en place d'un by-pass, améliore l'esthétique générale et réduit le temps d'installation.
Pressostat électronique
Le pressostat mécanique à contact cède la place à un transducteur de pression électronique fixé sur un raccord Schrader.
Son échange n'entraîne plus la perte de la charge de gaz du sécheur.
Le module électronique surveille la variation de pression du réfrigérant et gère le fonctionnement du ventilateur selon les seuils définis, via un relais auxiliaire pour les ventilateurs de forte puissance.
Le transducteur capte une grandeur physique, en l'occurrence, la pression, qu'il va ensuite convertir en signal analogique (4...20mA) dirigé vers le contrôleur.

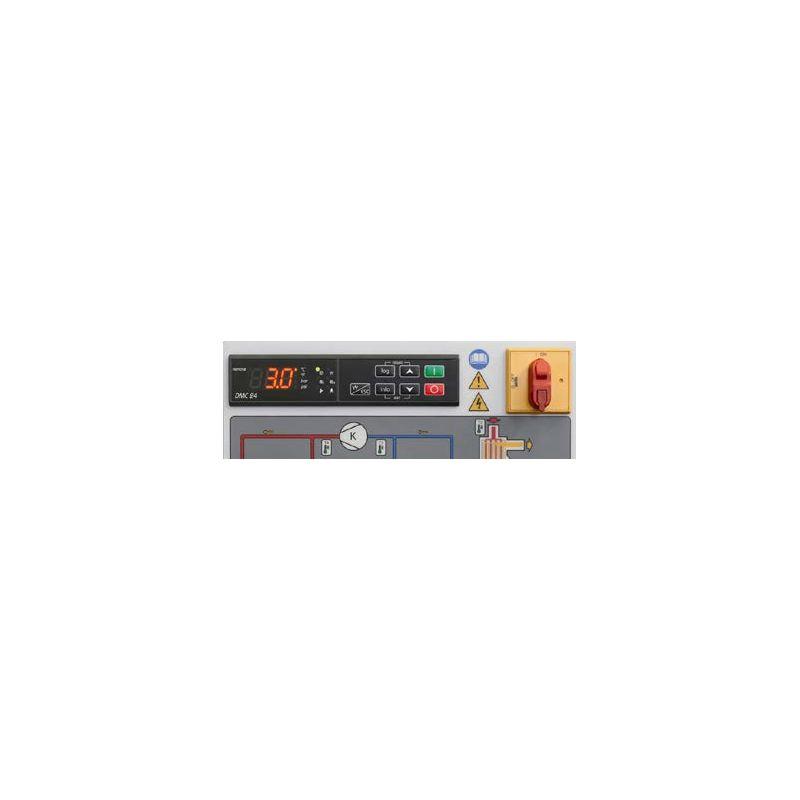

Nouveau contrôleur

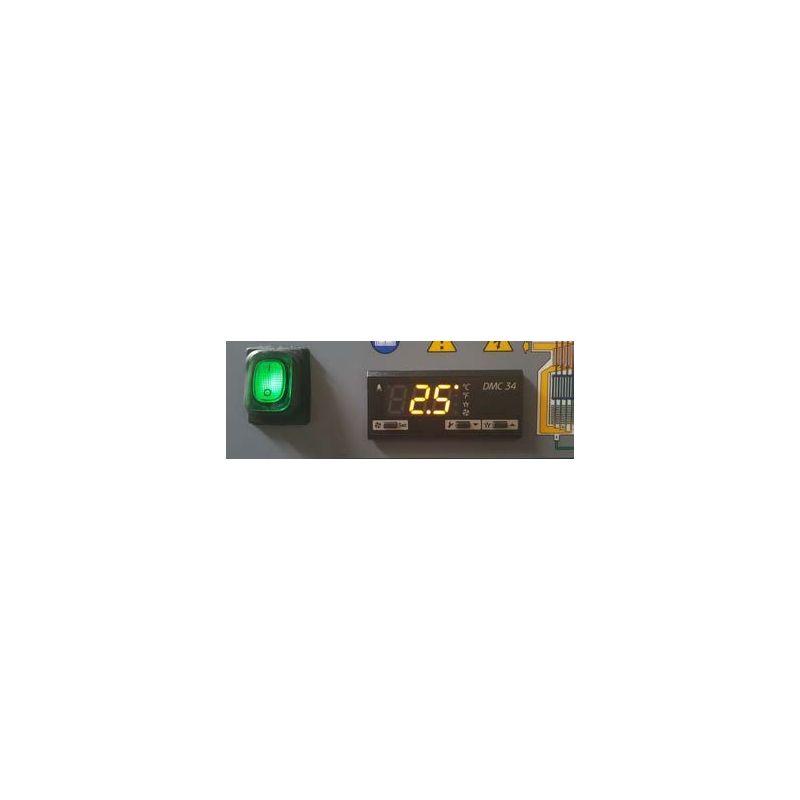

Le contrôleur DMC 34 affiche le point de rosée du sécheur et gère la régulation du ventilateur et des diverses alarmes. Un contact sec permet de transmettre les alarmes à distance.Un compteur horaire intégré totalise les heures de fonctionnement des sécheurs et informe de la périodicité de maintenance.
Autre innovation : l'affichage de la pression de condensation qui permet de contrôler le fonctionnement du circuit réfrigérant.
Vanne de gaz-chauds
Cette vanne qui a fait la fiabilité des sécheurs de la gamme ACT ajuste, de manière très fine, la régulation de puissance frigorifique dans l'évaporateur pour maintenir le point de rosée sans risque de gel, quel que soit le taux de charge du sécheur.
Contrairement à certaines autres vannes, moins performantes, cette vanne reçoit 2 informations de pilotage : la pression et la température du réfrigérant.
