Solutions de scan vers la CAO optimales
Artec 3D collabore avec SOLIDWORKS, le leader du marché de la CAO pour apporter aux ingénieurs et designers de produits la meilleure expérience 3D possible. Maintenant vous pouvez capturer un objet avec les scanners Artec, créer un modèle 3D de haute précision et l'exporter vers un environnement SOLIDWORKS en seulement un clic.
SOLIDWORKS est un logiciel de CAO universellement reconnu et utilisé par les professionnels de différents secteurs dans le monde entier. Avec une gamme complète d'outils puissants, c'est la solution parfaite pour la rétro-ingénierie, le design industriel, le prototypage rapide, l'analyse et bien d'autres.
Plugin Geomagic pour SOLIDWORKS
Capturez et créez des modèles 3D professionnels prêts à la fabrication avec un processus de travail ininterrompu.
Les possesseurs d'une licence Artec Studio 12 et SOLIDWORKS peuvent maintenant exporter les modèles 3D directement vers SOLIDWORKS en utilisant le plugin professionnel Geomagic, une des solutions scan vers SOLIDWORKS les plus avancées sur le marché aujourd'hui. Le plugin a été conçu par 3D systems avec le but principal de transformer tous vos scans 3D en objets éditables dans l'environnement CAO en utilisant une méthodede travail intelligente et simple, pour un design, une conception et une production rapides.
Geomagic pour SOLIDWORKS est rempli d'outils tels que l'édition de maillage, le traitement des nuages de points, l'extraction de caractéristiques automatique et guidé, et l'adaptation rapide et précise de surfaces aux scans 3D organiques. Capturez presque n'importe quel objet et créez des modèles 3D solides basés sur les caractéristiques, prêts à la fabrication.
Les algorithmes de retro-ingénierie de Geomagic peuvent reconstruire les données manquantes du design en un rien de temps, ce qui est particulièrement utile quand vous voulez refaire à neuf des moules cassés ou anciens, ou pour recréer des fichiers de design perdus. Le plugin vous permet de créer facilement à la fois des designs complets aussi bien que des éléments de modèles SOLIDWORKS complexes. Une application commune de cette fonction est la personnalisation d'appareils prosthétiques pour une adaptation parfaite.
Une solution scan vers CAO complète, Geomagic pour SOLIDWORKS vous permet aussi de vérifier la précision des caractéristiques de votre modèle avec les outils standards d'analyse de déviation disponibles. Appréciez la comparaison rapide, facile et précise de la CAO et de maillage d'objets.
Suivez ces étapes simples pour scanner en 3D votre objet, et créer un modèle prêt à être fabriqué
Scannez un objet en utilisant un scanner Artec 3D.

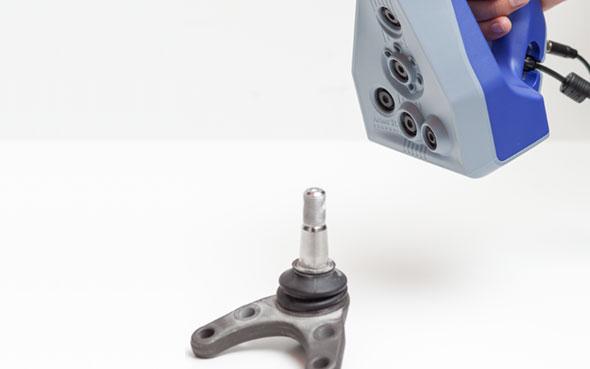

Ici, nous avons utilisé l'Artec Space Spider pour capturer une liaison sphérique, un objet contenant plusieurs trous. De manière à ce que le trou apparaisse bien, assurez-vous simplement que le scanner puisse suivre tout ou au moins la majorité de la zone du bord. Tenez le scanner à un angle de 90 degrés pour vous assurer de la meilleure capture.
Une fois que vous avez terminé de scanner, vous pouvez voir et éditer le modèle dans le logiciel 3D Artec Studio. Utilisez le mode Pilote Automatique pour un post-traitement rapide et automatique avec une interaction minimale de l'utilisateur, ou prenez le contrôle complet du processus en mode manuel.

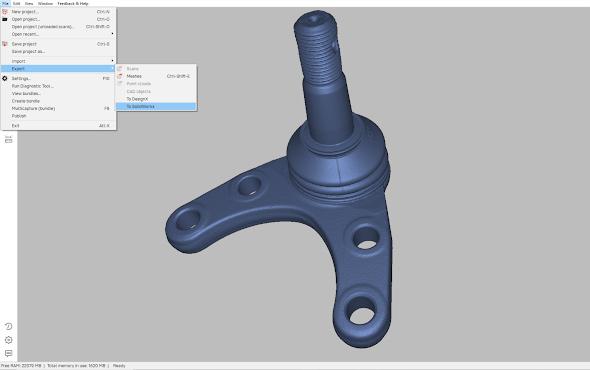

Cliquez sur "Exporter vers SOLIDWORKS" dans le menu "Fichier" pour commencer le transfert vers SOLIDWORKS et attendez que le logiciel SOLIDWORKS se lance.?

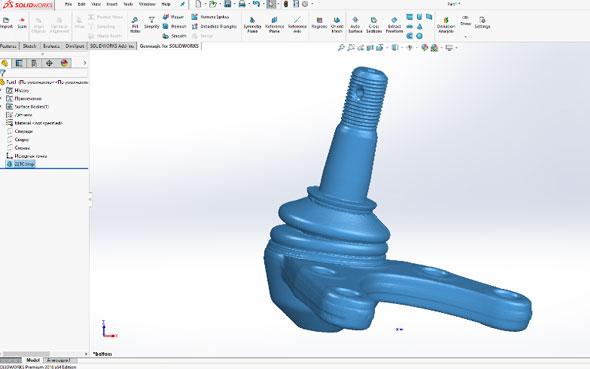

Visualisez et éditez le modèle dans l'environnement SOLIDWORKS.
DÉCOUVREZ LES FONCTIONNALITÉS SPÉCIALES DE GEOMAGIC POUR SOLIDWORKS
Outils d'édition de points et de polygones, incluant l'alignement
de scan
Geomagic pour SOLIDWORKS offre les outils nécessaires pour rapidement éditer et réparer les images 3D. Les nouveaux scans peuvent être alignés à ceux capturés auparavant, de même qu'au système de coordonnées mondial.
Extraire la géométrie de référence et les caractéristiques paramétriques
Geomagic pour SOLIDWORKS vous permet également d'extraire la Géométrie de Référence et de créer des caractéristiques paramétriques éditables directement de vos données de scan
Créez des schémas de coupe et utilisez la boîte à outils SOLIDWORKS pour créer des modèles
Puisque Geomagic pour SOLIDWORKS opère dans l'environnement SOLIDWORKS, vous avez l'avantage d'utiliser les mêmes outils et méthodes de travail avec lesquels vous êtes déjà familiers pour créer des modèles à partir des Données de scan avec simplicité et confort.

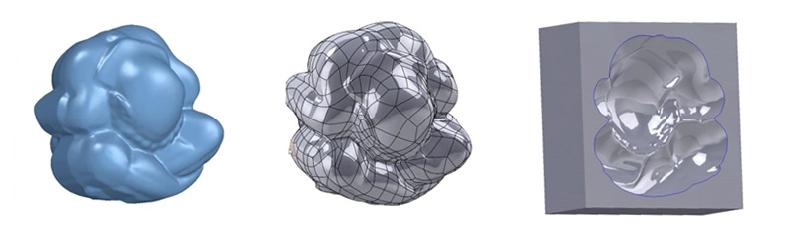

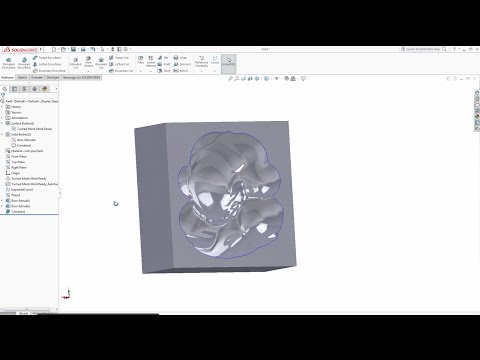

Surfaçage NURB pour les formes organiques et libres.
Geomagic pour SOLIDWORKS inclut également la capacité de créer rapidement des surfaces NURB, vous permettant de capturer des formes Organiques et Libres et de les utiliser dans le modèle de votre choix.
Analyse de déviation
Avec le plugin Geomagic pour SOLIDWORKS, vous avez aussi la possibilité de vérifier la déviation entre le modèle SOLIDWORKS et les données de scan. Ceci vous permet de créer des designs précis et offre un niveau de traçabilité.
Utilisez ce qui a été cité précédemment, grâce au plugin Geomagic, ainsi que bien d'autres outils et fonctions dans SOLIDWORKS. Transformez votre méthode de travail et découvrez des manières nouvelles et excitantes de travailler sur les données capturées, telles que le prototypage rapide, le contrôle qualité, la rétro-ingénierie et bien d'autres. Améliorez la qualité de votre produit, boostez les performances et créez des designs uniques et innovants avec ce logiciel d'ingénierie 3D de pointe.
