![Scies à panneaux - verticale dsx elcon_0](https://www.hellopro.fr/images/produit-2/7/1/7/scies-a-panneaux-verticale-dsx-elcon-5825717.jpg)

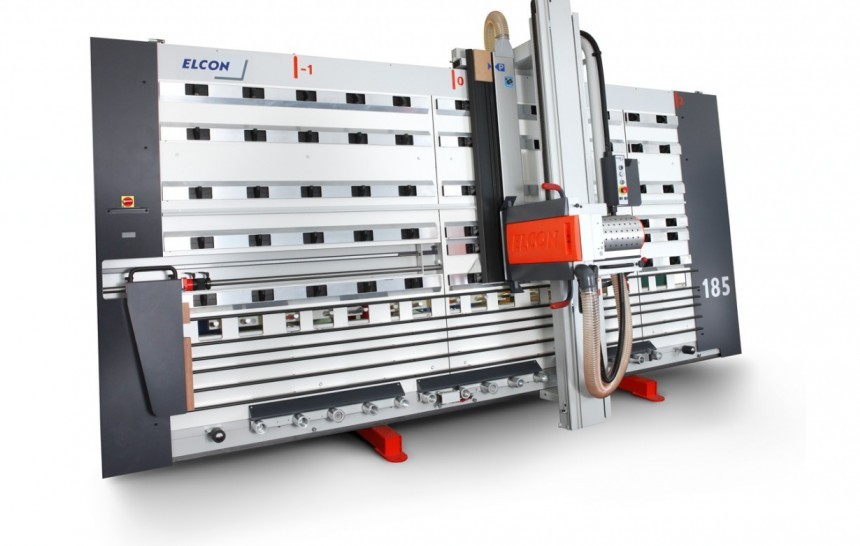

Scies à panneaux - verticale dsx elcon
![Scies à panneaux - verticale dsx elcon_0](https://www.hellopro.fr/images/produit-2/7/1/7/scies-a-panneaux-verticale-dsx-elcon-5825717.jpg)
Description
La DSX : universelle et puissante
La DSX se caractérise par des guidages uniques pour le déplacement horizontal de la poutre de sciage et le déplacement vertical du bloc moteur . La très grande précision de ce type de guidage permet de l?appliquer sur de grandes longueurs, avec une précision de 0,1 mm/m. La DSX est équipée en standard de l?enfoncement pneumatique du bloc moteur, facilitant les coupes en position haute aussi bien en X & Y pour encore plus de facilité sur les panneaux de grande taille. La DSX est aussi équipée en standard du blocage pneumatique, du bloc moteur pour la coupe horizontale avec ajustement micrométrique des mesures. Le bloc moteur peut être positionné très simplement à la hauteur requise. Cette caractéristique unique augmente encore l?ergonomie et la capacité de production.
Données Techniques DSX
Epaisseur max. de coupe : 80 mm
Moteur (S6) : 5.5 kW
Vitesse : 4200 tpm
Diamètre de lame : 300 mm
Puissance électrique : 400V/3ph/50Hz
Pression d?air : min 6 bar
Aspiration : >1000 m3/u, 20 m/s
Aucune nécessité d?un fond spécial
Construction du châssis sur un procédé totalement inédit et autoportant.
Blocage pneumatique du groupe de sciage à la hauteur de travail, avec réglage micrométrique
Le verrouillage pour les coupes en horizontal est indépendant de la position du bloc moteur sur la poutre, il s?effectue directement par bouton poussoir lumineux. Le système intègre un réglage micrométrique des côtes.
Boitier de commande facile
Dépendant d?options différentes, le boitier de commande est livré avec seulement les boutons concernés.
Butée répétitive pour la coupe des bandes
Butée répétitive avec roulement de palpage, passant sur le côté supérieur du panneau, permettant une découpe répétitive horizontale des bandes, ajustable 0-500 mm.
Butée robuste avec ajustement micrométrique
Butée de lecture pivotante toute en acier, construction de grande robustesse avec un ajustement micrométrique pour les coupes verticales coulissant sur un axe de guidage en acier 30 mm de diamètre.
Construction modulaire innovante
Conception inédite du châssis de la machine, isolé, rigide sur pied formant triangulation avec des caissons rigides en acier 600 x 100 mm, supportant l?axe de guidage sans tension pour un déplacement horizontal de grande douceur.
Diagnostic des défauts
Sur le boitier de commande, une indication des positions de défaut par l?intermédiaire de LEDs.
Disponible pour des matériaux différents
Adaptable pour une large gamme de matériaux, comme le bois, le plastique, l?aluminium, panneaux composites, panneaux sandwichs et bien d?autres.
Epaisseur 80 mm
L?épaisseur maximale des panneaux est de 80 mm.
Plongée pneumatique du groupe de sciage
Enfoncement et dégagement facile du groupe de sciage en position verticale et horizontale par commande électro pneumatique.
Porte document
Pince porte document sur le boitier de commande pour aider l?opérateur à la visualisation de la liste des découpes.
Précision selon DIN 875/1 (0.1 mm)
Pour le déplacement horizontal de la poutre de sciage, le guidage s?effectue sur un axe en acier spécial avec un profil de haute précision.
Rail de programmation pour des mesures répétitives
Rail manuel de programmation pour ajuster 5 dimensions differentes à des points fixes pour la coupe horizontale.
Rouleaux d?entrée et de sortie pour manipulation des panneaux
Sur le côté inférieur gauche et droit du châssis des rouleaux d?entrée et de sortie existent pour faciliter la manipulation des panneaux.
Version standard avec moteur 4 kW (S6)
La gamme D est prévue avec un moteur puissant de 4 kW (S6)
La DSX se caractérise par des guidages uniques pour le déplacement horizontal de la poutre de sciage et le déplacement vertical du bloc moteur . La très grande précision de ce type de guidage permet de l?appliquer sur de grandes longueurs, avec une précision de 0,1 mm/m. La DSX est équipée en standard de l?enfoncement pneumatique du bloc moteur, facilitant les coupes en position haute aussi bien en X & Y pour encore plus de facilité sur les panneaux de grande taille. La DSX est aussi équipée en standard du blocage pneumatique, du bloc moteur pour la coupe horizontale avec ajustement micrométrique des mesures. Le bloc moteur peut être positionné très simplement à la hauteur requise. Cette caractéristique unique augmente encore l?ergonomie et la capacité de production.
Données Techniques DSX
Epaisseur max. de coupe : 80 mm
Moteur (S6) : 5.5 kW
Vitesse : 4200 tpm
Diamètre de lame : 300 mm
Puissance électrique : 400V/3ph/50Hz
Pression d?air : min 6 bar
Aspiration : >1000 m3/u, 20 m/s
Aucune nécessité d?un fond spécial
Construction du châssis sur un procédé totalement inédit et autoportant.
Blocage pneumatique du groupe de sciage à la hauteur de travail, avec réglage micrométrique
Le verrouillage pour les coupes en horizontal est indépendant de la position du bloc moteur sur la poutre, il s?effectue directement par bouton poussoir lumineux. Le système intègre un réglage micrométrique des côtes.
Boitier de commande facile
Dépendant d?options différentes, le boitier de commande est livré avec seulement les boutons concernés.
Butée répétitive pour la coupe des bandes
Butée répétitive avec roulement de palpage, passant sur le côté supérieur du panneau, permettant une découpe répétitive horizontale des bandes, ajustable 0-500 mm.
Butée robuste avec ajustement micrométrique
Butée de lecture pivotante toute en acier, construction de grande robustesse avec un ajustement micrométrique pour les coupes verticales coulissant sur un axe de guidage en acier 30 mm de diamètre.
Construction modulaire innovante
Conception inédite du châssis de la machine, isolé, rigide sur pied formant triangulation avec des caissons rigides en acier 600 x 100 mm, supportant l?axe de guidage sans tension pour un déplacement horizontal de grande douceur.
Diagnostic des défauts
Sur le boitier de commande, une indication des positions de défaut par l?intermédiaire de LEDs.
Disponible pour des matériaux différents
Adaptable pour une large gamme de matériaux, comme le bois, le plastique, l?aluminium, panneaux composites, panneaux sandwichs et bien d?autres.
Epaisseur 80 mm
L?épaisseur maximale des panneaux est de 80 mm.
Plongée pneumatique du groupe de sciage
Enfoncement et dégagement facile du groupe de sciage en position verticale et horizontale par commande électro pneumatique.
Porte document
Pince porte document sur le boitier de commande pour aider l?opérateur à la visualisation de la liste des découpes.
Précision selon DIN 875/1 (0.1 mm)
Pour le déplacement horizontal de la poutre de sciage, le guidage s?effectue sur un axe en acier spécial avec un profil de haute précision.
Rail de programmation pour des mesures répétitives
Rail manuel de programmation pour ajuster 5 dimensions differentes à des points fixes pour la coupe horizontale.
Rouleaux d?entrée et de sortie pour manipulation des panneaux
Sur le côté inférieur gauche et droit du châssis des rouleaux d?entrée et de sortie existent pour faciliter la manipulation des panneaux.
Version standard avec moteur 4 kW (S6)
La gamme D est prévue avec un moteur puissant de 4 kW (S6)
Caractéristiques
Achat / Location
Achat
Disposition
verticale
Type
fixe
Commande
automatique
