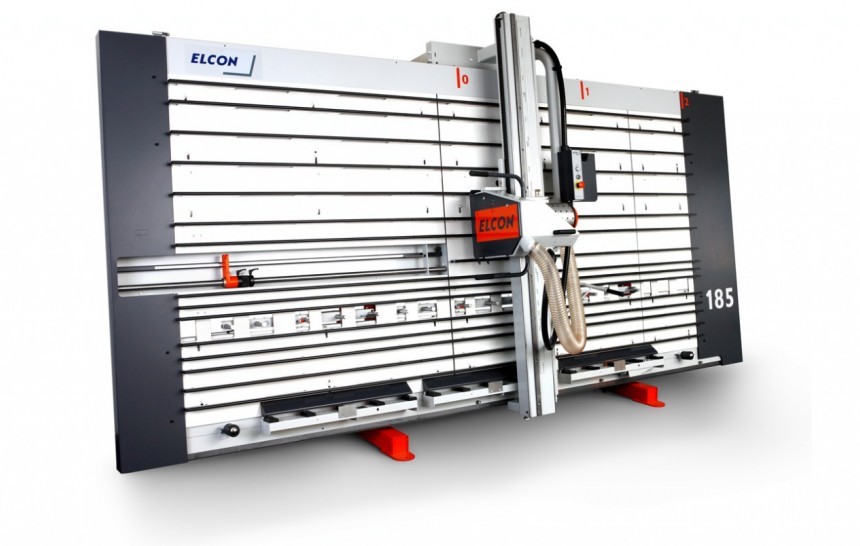

Scies à panneaux - verticale ds elcon
![Scies à panneaux - verticale ds elcon_0](https://www.hellopro.fr/images/produit-2/6/1/7/scies-a-panneaux-verticale-ds-elcon-5825716.jpg)
Description
La DS : pas uniquement pour le bois ?
Les modèles DS sont prévus avec toutes les fonctions de base pour une l?utilisation professionnelle. Cette machine est aussi appropriée pour les plastiques ou l?aluminium, et les composites. Un large choix d?accessoires en option, comme l?inciseur ou les fraises pour les rainures-V.
Données Techniques DS
Max. épaisseur de coupe : 55 mm
Moteur (S6) : 3 kW
Vitesse : 5100 tpm
Diamètre de lame : 250 mm
Puissance électrique : 400V/3ph/50Hz
Pression d?air : 6 bars (la consommation d?air dépend des options)
Aspiration : >1000 m3/h, 20 m/s
Aucune nécessité d?un fond spécial
Construction du châssis sur un procédé totalement inédit et autoportant.
Boitier de commande facile
Dépendant d?options différentes, le boitier de commande est livré avec seulement les boutons concernés.
Butée répétitive pour la coupe des bandes
Butée répétitive avec roulement de palpage, passant sur le côté supérieur du panneau, permettant une découpe répétitive horizontale des bandes, ajustable 0-500 mm.
Butée robuste avec ajustement micrométrique
Butée de lecture pivotante toute en acier, construction de grande robustesse avec un ajustement micrométrique pour les coupes verticales coulissant sur un axe de guidage en acier 30 mm de diamétre.
Construction modulaire innovante
Conception inédite du châssis de la machine, isolé, rigide sur pied formant triangulation avec des caissons rigides en acier 600 x 100 mm, supportant l?axe de guidage sans tension pour un déplacement horizontal de grande douceur.
Diagnostic des défauts
Sur le boitier de commande, une indication des positions de défaut par l?intermédiaire de LEDs.
Disponible pour des matériaux différents
Adaptable pour une large gamme de matériaux, comme le bois, le plastique, l?aluminium, panneaux composites, panneaux sandwichs et bien d?autres.
Double cut scoring
Incision pour des coupes sans éclats par double-coupe avec la lame principale. Avec ce système la face supérieure du panneau est incisée pendant le déplacement retour du bloc moteur de bas en haut ou de droite à gauche avec réglage de la profondeur. Ensuite la coupe s?effectue normalement de haut en bas ou de gauche à droite, la lame coupe le panneau entièrement. Pas plus de problèmes pour ajuster ou aligner la largeur de l?incision et toujours disponible et simple à utiliser.
Epaisseur 55 mm
L?épaisseur maximale des panneaux est 55 mm en plongée et de 60 mm si la coupe est commencée hors du panneau.
Porte document
Pince porte document sur le boitier de commande pour aider l?opérateur à la visualisation de la liste des découpes.
Précision selon DIN 875/1 (0.1 mm)
Pour le déplacement horizontal de la poutre de sciage, le guidage s?effectue sur un axe en acier spécial avec un profil de haute précision.
Rail de programmation pour des mesures répétitives
Rail manuel de programmation pour ajuster 5 dimensions différentes à des points fixes pour la coupe horizontale.
Rouleaux d?entrée et de sortie pour manipulation des panneaux
Sur le côté inférieur gauche et droit du châssis des rouleaux d?entrée et de sortie existent pour faciliter la manipulation des panneaux.
Structure compacte
Construction composée modulairement, basée sur l?utilisation optimale de la résistance des matériaux.
Les modèles DS sont prévus avec toutes les fonctions de base pour une l?utilisation professionnelle. Cette machine est aussi appropriée pour les plastiques ou l?aluminium, et les composites. Un large choix d?accessoires en option, comme l?inciseur ou les fraises pour les rainures-V.
Données Techniques DS
Max. épaisseur de coupe : 55 mm
Moteur (S6) : 3 kW
Vitesse : 5100 tpm
Diamètre de lame : 250 mm
Puissance électrique : 400V/3ph/50Hz
Pression d?air : 6 bars (la consommation d?air dépend des options)
Aspiration : >1000 m3/h, 20 m/s
Aucune nécessité d?un fond spécial
Construction du châssis sur un procédé totalement inédit et autoportant.
Boitier de commande facile
Dépendant d?options différentes, le boitier de commande est livré avec seulement les boutons concernés.
Butée répétitive pour la coupe des bandes
Butée répétitive avec roulement de palpage, passant sur le côté supérieur du panneau, permettant une découpe répétitive horizontale des bandes, ajustable 0-500 mm.
Butée robuste avec ajustement micrométrique
Butée de lecture pivotante toute en acier, construction de grande robustesse avec un ajustement micrométrique pour les coupes verticales coulissant sur un axe de guidage en acier 30 mm de diamétre.
Construction modulaire innovante
Conception inédite du châssis de la machine, isolé, rigide sur pied formant triangulation avec des caissons rigides en acier 600 x 100 mm, supportant l?axe de guidage sans tension pour un déplacement horizontal de grande douceur.
Diagnostic des défauts
Sur le boitier de commande, une indication des positions de défaut par l?intermédiaire de LEDs.
Disponible pour des matériaux différents
Adaptable pour une large gamme de matériaux, comme le bois, le plastique, l?aluminium, panneaux composites, panneaux sandwichs et bien d?autres.
Double cut scoring
Incision pour des coupes sans éclats par double-coupe avec la lame principale. Avec ce système la face supérieure du panneau est incisée pendant le déplacement retour du bloc moteur de bas en haut ou de droite à gauche avec réglage de la profondeur. Ensuite la coupe s?effectue normalement de haut en bas ou de gauche à droite, la lame coupe le panneau entièrement. Pas plus de problèmes pour ajuster ou aligner la largeur de l?incision et toujours disponible et simple à utiliser.
Epaisseur 55 mm
L?épaisseur maximale des panneaux est 55 mm en plongée et de 60 mm si la coupe est commencée hors du panneau.
Porte document
Pince porte document sur le boitier de commande pour aider l?opérateur à la visualisation de la liste des découpes.
Précision selon DIN 875/1 (0.1 mm)
Pour le déplacement horizontal de la poutre de sciage, le guidage s?effectue sur un axe en acier spécial avec un profil de haute précision.
Rail de programmation pour des mesures répétitives
Rail manuel de programmation pour ajuster 5 dimensions différentes à des points fixes pour la coupe horizontale.
Rouleaux d?entrée et de sortie pour manipulation des panneaux
Sur le côté inférieur gauche et droit du châssis des rouleaux d?entrée et de sortie existent pour faciliter la manipulation des panneaux.
Structure compacte
Construction composée modulairement, basée sur l?utilisation optimale de la résistance des matériaux.
Caractéristiques
Achat / Location
Achat
Disposition
verticale
Type
fixe
Commande
automatique
