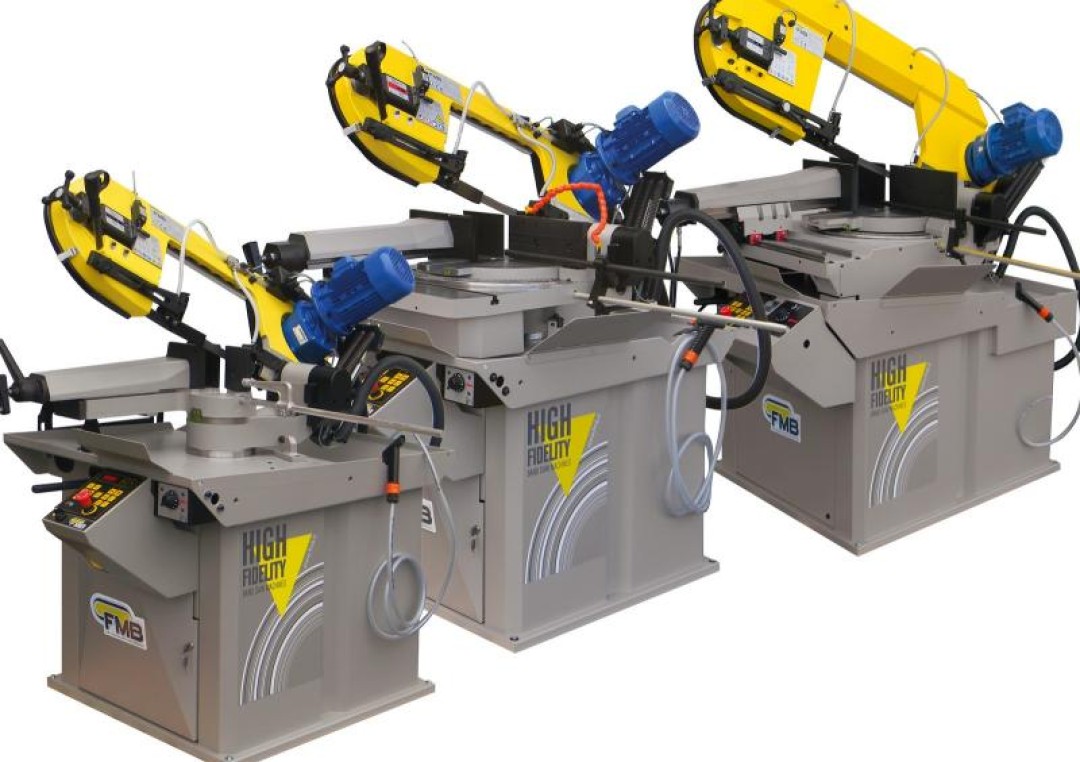

FMB, constructeur italien produit 7 modèles de scies a rubans semi automatiques avec ruban hauteur 34mm
Capacité 240 a 305mm
Coupe angulaire +60°, -45° pour certains modèles
Les scies FMB sont particulièrement bien dimensionnées, et correspondent parfaitement aux besoins des sociétés de métallerie, chaudronnerie, serrurerie, tolerie et mécanique. Elles se caractérisent par:

Une structure de l'archet en alliage spécial d'aluminium SGALSI 91 à haute résistance pour un amortissement optimal des vibrations
Une butée mécanique rapide de positionnement angulaire de l'archet à 0, 45 et 60°
Un étau solide en fonte avec décalage manuel par manivelle et blocage rapide de la pièce par levier
L'angle d'orientation de l'archet est facilement lisible sur la règle graduée
Un rouleau d'entrée réglable en hauteur

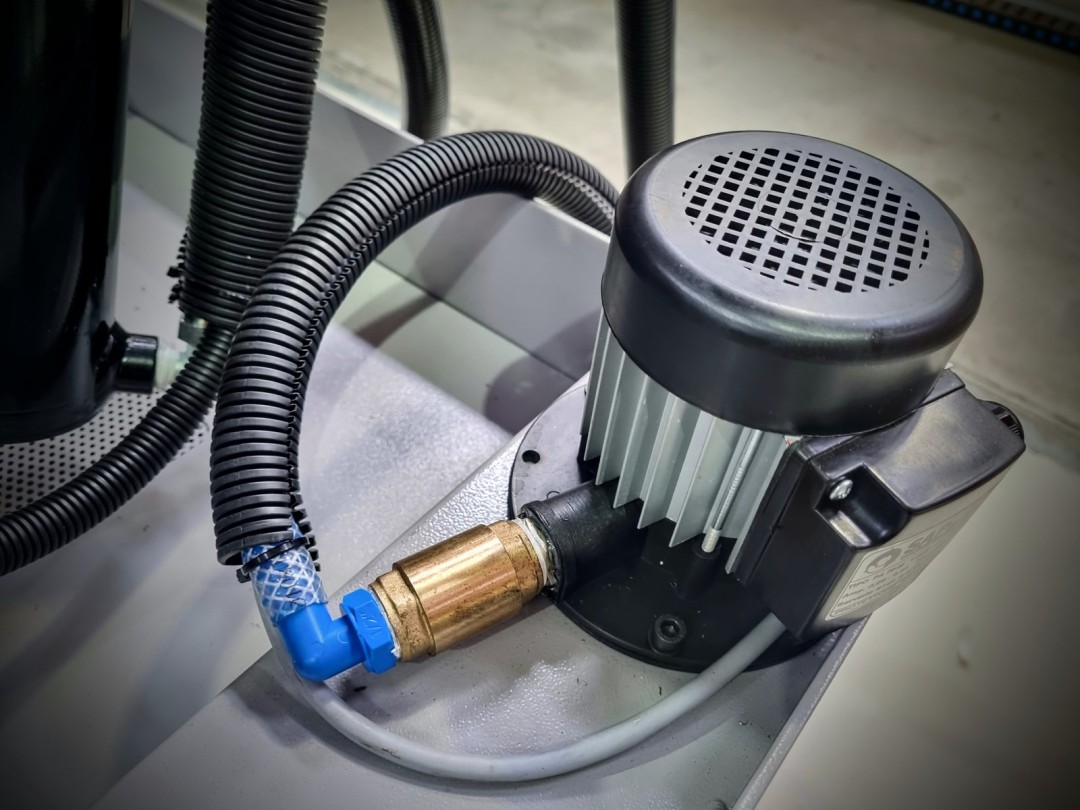

Un réservoir pour le liquide de coupe intégré dans le bâti, facile a nettoyer et a remplir.
Une butée de coupe manuelle avec regle en aluminium et machoires remplacables en cas d'usure

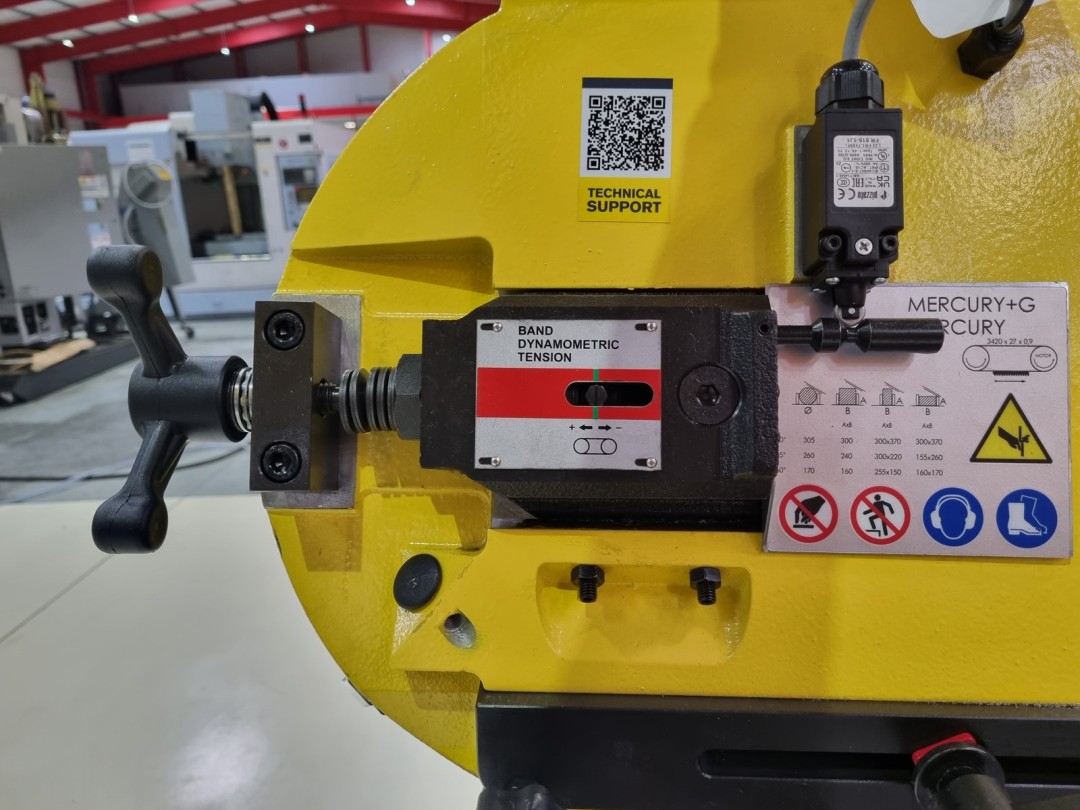

Une tension manuelle du ruban avec un système dynamométrique de position. L'atteinte de la bonne tension est clairement visible grâce à un cran.

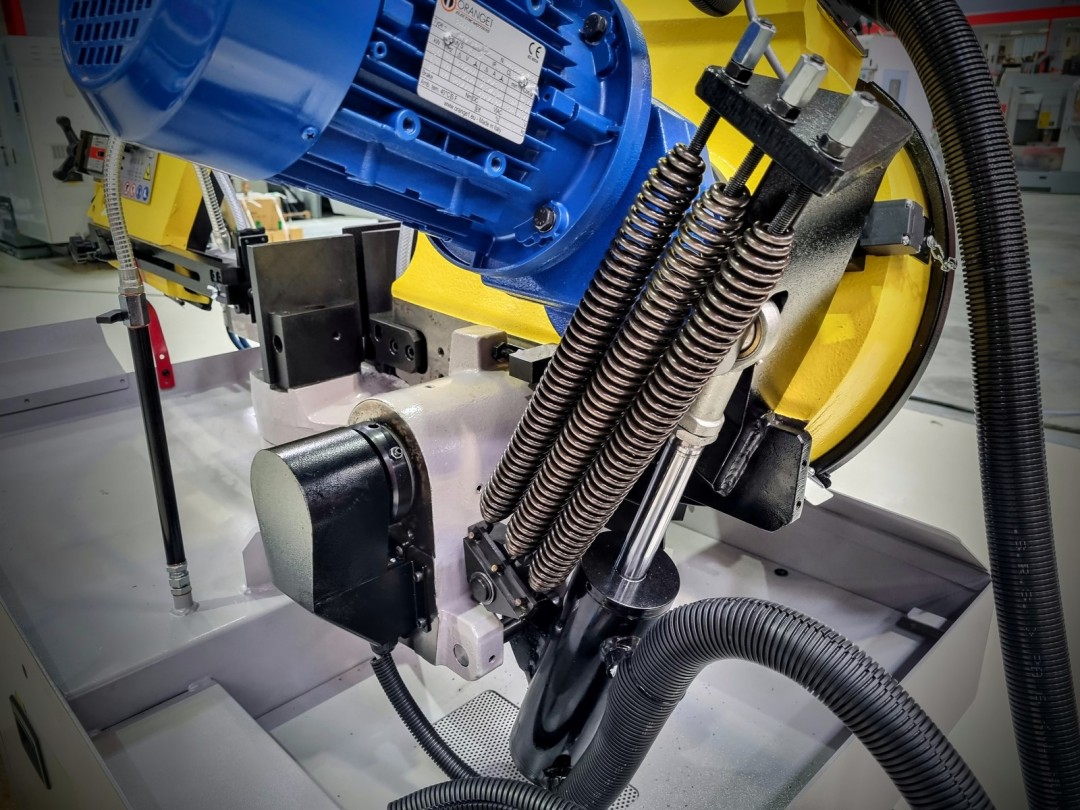

Un vérin hydraulique monté par une liaison rotule sur l'archet pour la descente et la remontée de l'archet.
Un capteur de position de l'archet. A la fin du cycle, l'archet remonte à la hauteur paramétrée

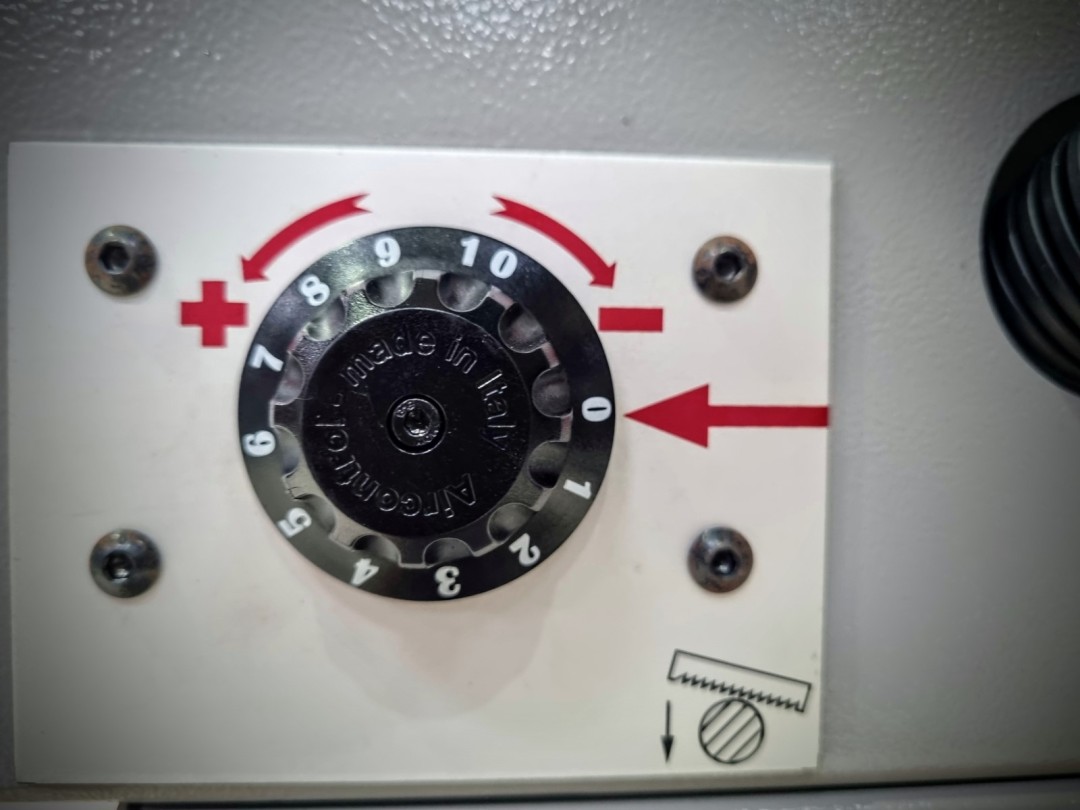

Un selecteur de la vitesse de descente sur le pupitre de commande
Un guidage de la lame de ruban effectué par 2 roulements verticaux, 2 plaquettes carbures 20x20 et 1 roulement en opposition de l'effort de coupe
Un réducteur avec engrenages en acier allié, cementés et traités puis rectifiées. L'arbre d'entrée en acier est également traité, celui de sortie est recuit. Le rendement de ce réducteur est de 95%, contrairement aux réducteurs a vis sans fin généralement utilisé sur les scies qui ont des rendements de 55%
Un dispositif de nettoyage de la lame avec une brosse folle oumotorisée suivant les modeles réglable
Un volant fou monté sur 2 roulements coniques
Un pivot supportant l'archet monté sur 2 roulements coniques pour garantir une descente régulière lors de la coupe
Un déplacement du mors mobile de l'étau par vis trapézoidale
Un carter de protection du ruban
Un levier de blocage de la rotation de l'archet en partie avant

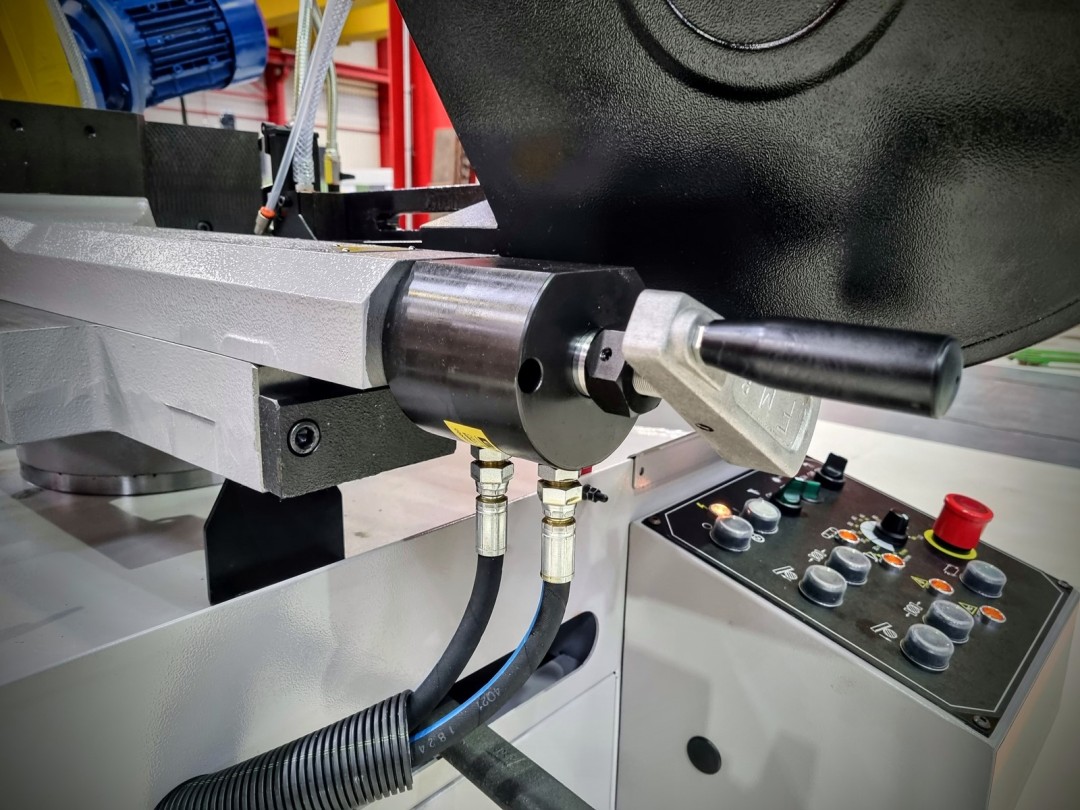

Un panneau de commande en partie avant regroupant l'ensemble des organes électriques (boutons, voyants, selecteur, ARU...). Ce panneau intègre notamment l'afficheur qui indique le nombre de coupes, la vitesse de la lame, les alarmes)
Une gachette de descente sur l'archet pour les modèles centauro, sirius, calipso et omega
Un pistolet de lavage pour le nettoyage de la machine ou des pièces

SPECIFICITES DE CERTAINS MODELES
HERCULE: Mémorisation de la position de départ et retour de la hauteur lame
HERCULE + TUBES : Étau à centrage automatique
PEGASUS : Echelle graduée pour lecture de l’angle.
PAGASUS XL : Carter archet équipé d’attelages rapides.
PEGASUS DS : Visualisation à degrés sur écran
PLUTON AIR : Vérins pneumatiques pour le blocage de la pièce
SOLAR : Entraînement du chariot sur guides linéaires.
Equipements optionnels
Ces machines peuvent recevoir en option notamment:

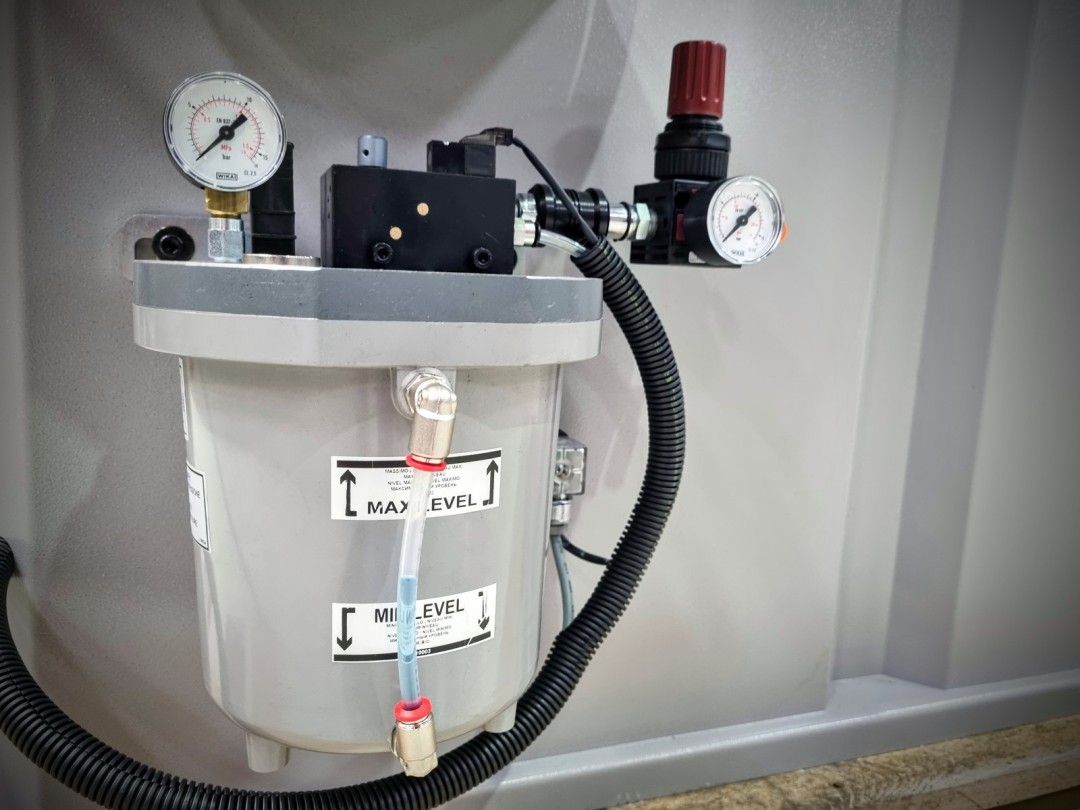

Régulateur pression étau, adapté à la coupe de matériels d’épaisseur mince : RPM1
Régulateur pression étau supplémentaire, adapté à la coupe de matériels d’épaisseur mince : RPM2
Rouleau fou avec montée (à l’ouverture étaux) et descente (à la fermeture étaux) pneumatique : RPP
L’option RTR/S permet de déplacer le matériel à couper manuellement, mais en toute sécurité et de manière facile : RTR/S
Bloque le cycle de travail quand la lame est peu tendue ou se bloque dans le matériel : SENS
Contacteur de ralentissement de descente rapide sur le matériel : TM
Visualisation angle de coupe sur écran, affichage digital au 10” : VAT
