Scie à ruban semi automatique FMB - Semi-automatiques ruban H27

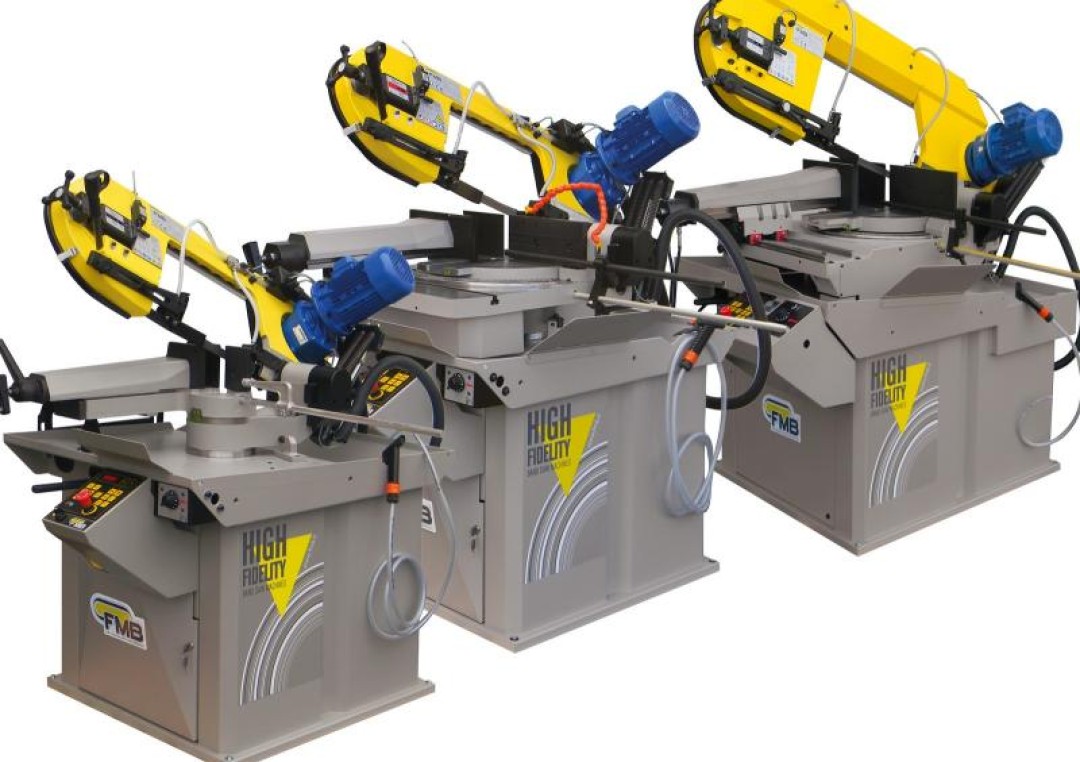

FMB, constructeur italien produit 8 modèles de scies a rubans semi automatiques avec ruban hauteur 27mm

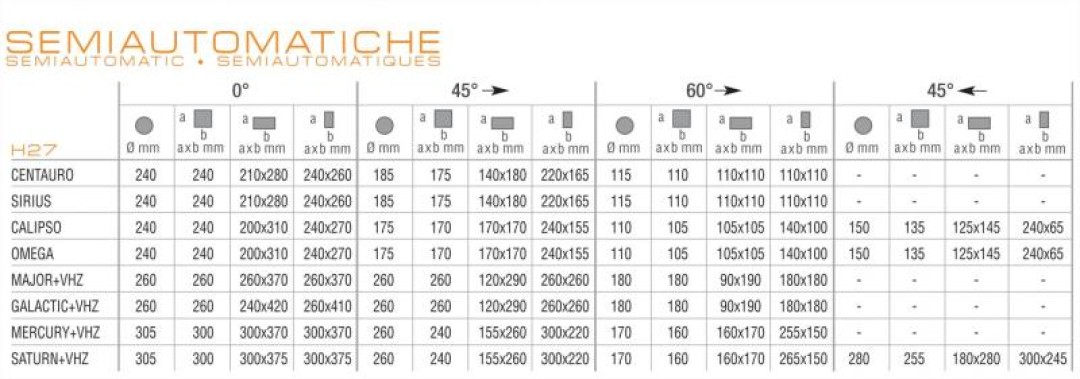

Capacité 240 a 305mm
Coupe angulaire +60°, -45° pour certains modèles
Les scies FMB sont particulièrement bien dimensionnées, et correspondent parfaitement aux besoins des sociétés de métallerie, chaudronnerie, serrurerie, tolerie et mécanique. Elles se caractérisent par:

• Une structure de l'archet en alliage spécial d'aluminium SGALSI 91 à haute résistance pour un amortissement optimal des vibrations
• Une butée mécanique rapide de positionnement angulaire de l'archet à 0, 45 et 60°
• Un étau solide en fonte avec décalage manuel par manivelle et blocage rapide de la pièce par levier
• L'angle d'orientation de l'archet est facilement lisible sur la règle graduée
• Un rouleau d'entrée réglable en hauteur
• Un réservoir pour le liquide de coupe intégré dans le bâti, facile a nettoyer et a remplir.
• Une butée de coupe manuelle avec regle en aluminium et machoires remplacables en cas d'usure
• Une tension manuelle du ruban avec un système dynamométrique de position. L'atteinte de la bonne tension est clairement visible grâce à un cran.
• Un vérin hydraulique monté par une liaison rotule sur l'archet pour la descente et la remontée de l'archet.
• Un capteur de position de l'archet. A la fin du cycle, l'archet remonte à la hauteur paramétrée
• Un selecteur de la vitesse de descente sur le pupitre de commande
• Un guidage de la lame de ruban effectué par 2 roulements verticaux, 2 plaquettes carbures 20x20 et 1 roulement en opposition de l'effort de coupe
• Un réducteur avec engrenages en acier allié, cementés et traités puis rectifiées. L'arbre d'entrée en acier est également traité, celui de sortie est recuit. Le rendement de ce réducteur est de 95%, contrairement aux réducteurs a vis sans fin généralement utilisé sur les scies qui ont des rendements de 55%
• Un dispositif de nettoyage de la lame avec une brosse folle oumotorisée suivant les modeles réglable
• Un volant fou monté sur 2 roulements coniques
• Un pivot supportant l'archet monté sur 2 roulements coniques pour garantir une descente régulière lors de la coupe
• Un déplacement du mors mobile de l'étau par vis trapézoidale
• Un carter de protection du ruban
• Un levier de blocage de la rotation de l'archet en partie avant
• Un panneau de commande en partie avant regroupant l'ensemble des organes électriques (boutons, voyants, selecteur, ARU...). Ce panneau intègre notamment l'afficheur qui indique le nombre de coupes, la vitesse de la lame, les alarmes)

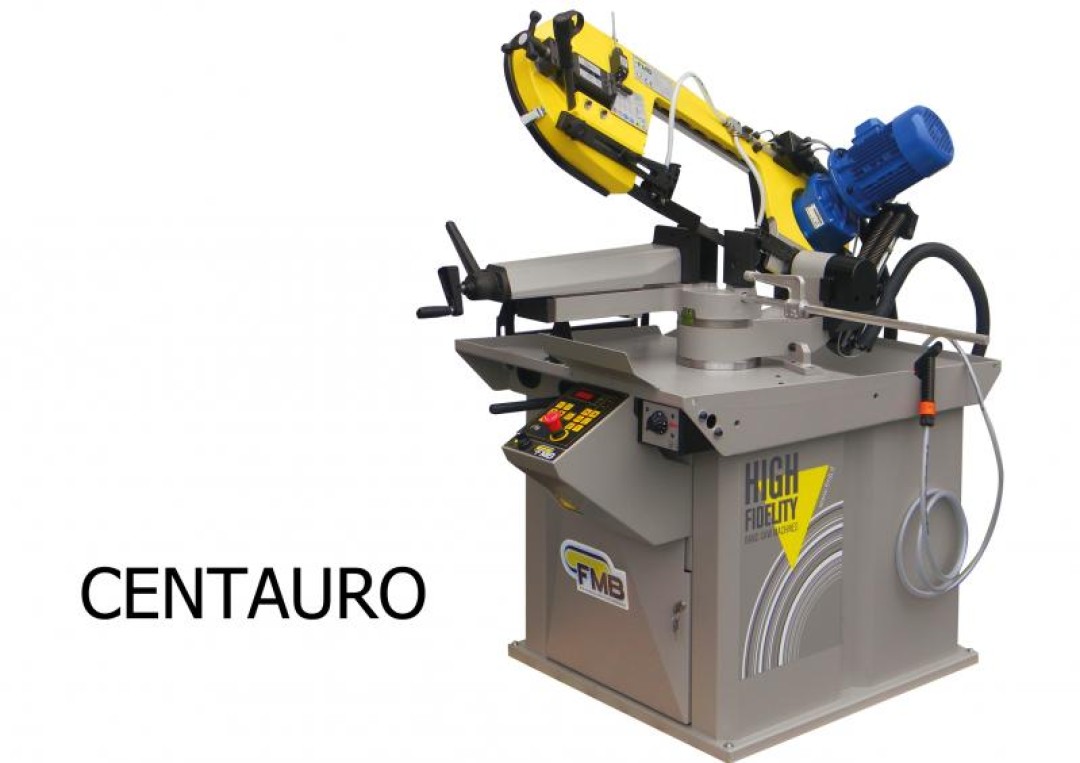

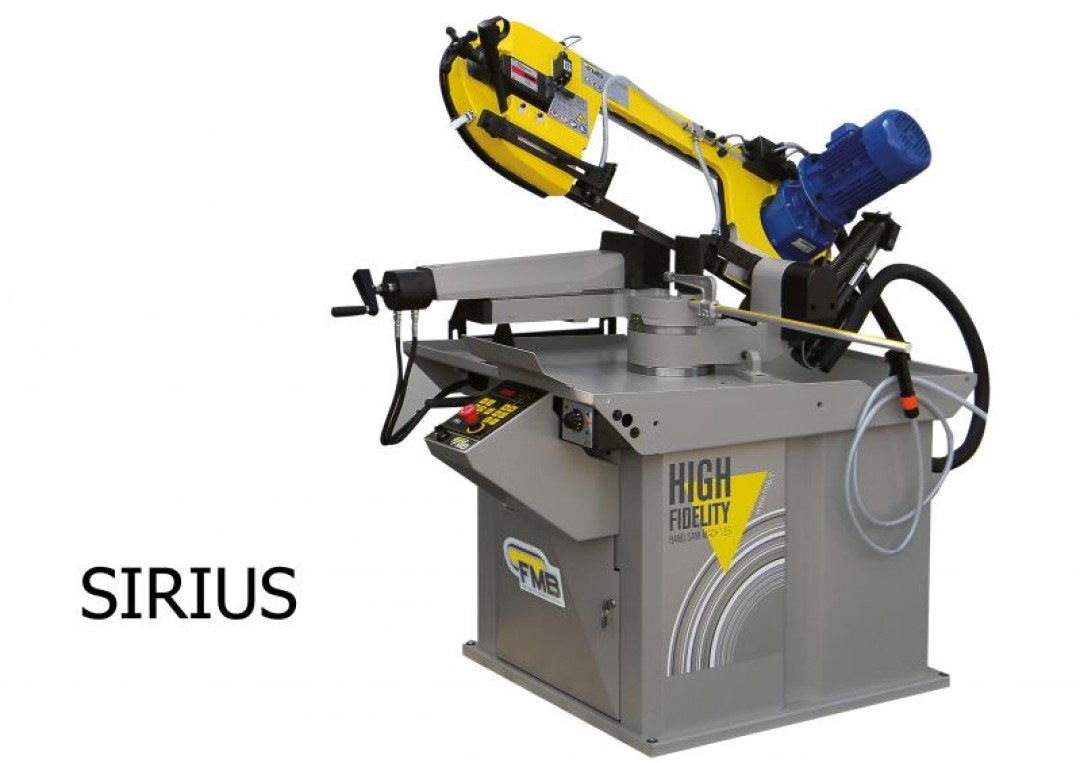

• Une gachette de descente sur l'archet pour les modèles centauro, sirius, calipso et omega
• Un pistolet de lavage pour le nettoyage de la machine ou des pièces

SPECIFICITES DE CERTAINS MODELES

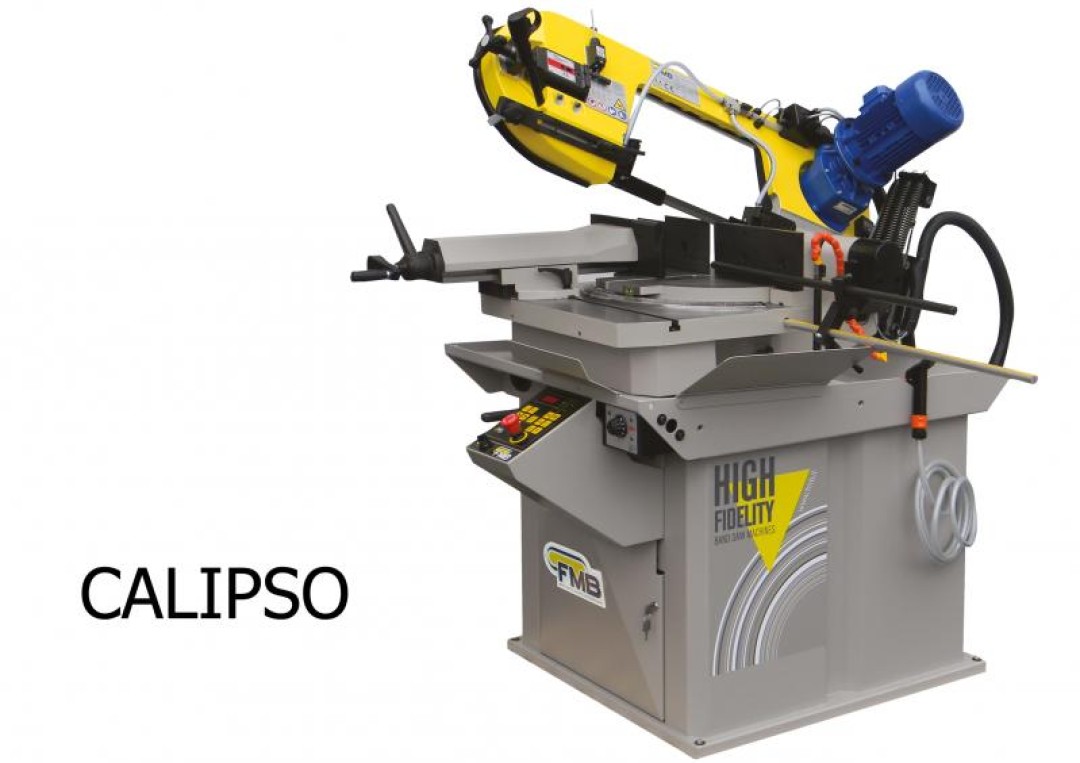

CALIPSO: Large disque tournant support d'archet et étau translate de gauche a droite de la zone de coupe

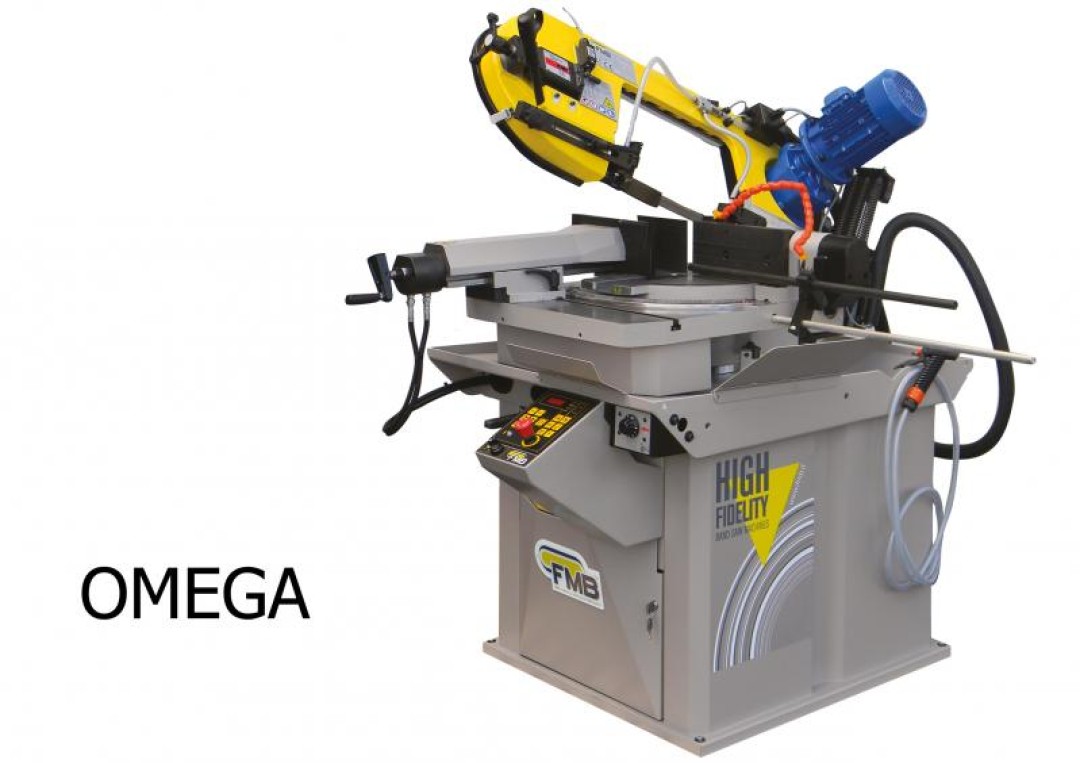

OMEGA: Serrage hydraulique de l'etau et large disque tournant support d'archet et étau translate de gauche a droite de la zone de coupe

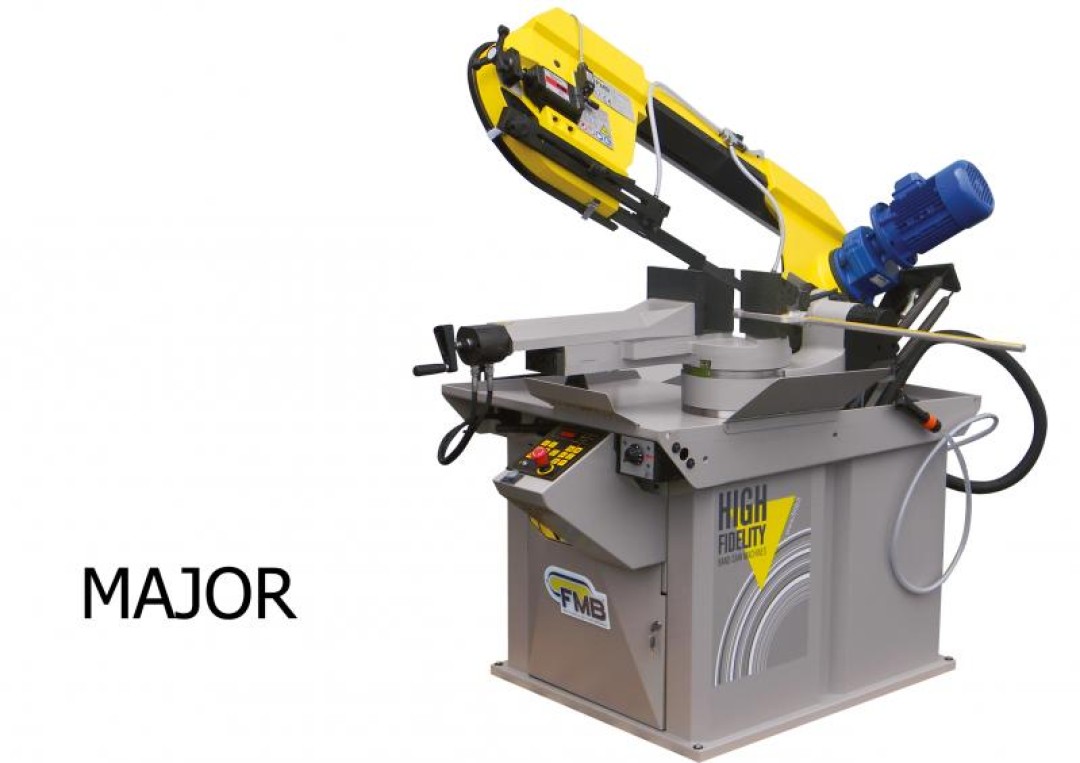

MAJOR+VHZ: Serrage hydraulique de l'etau

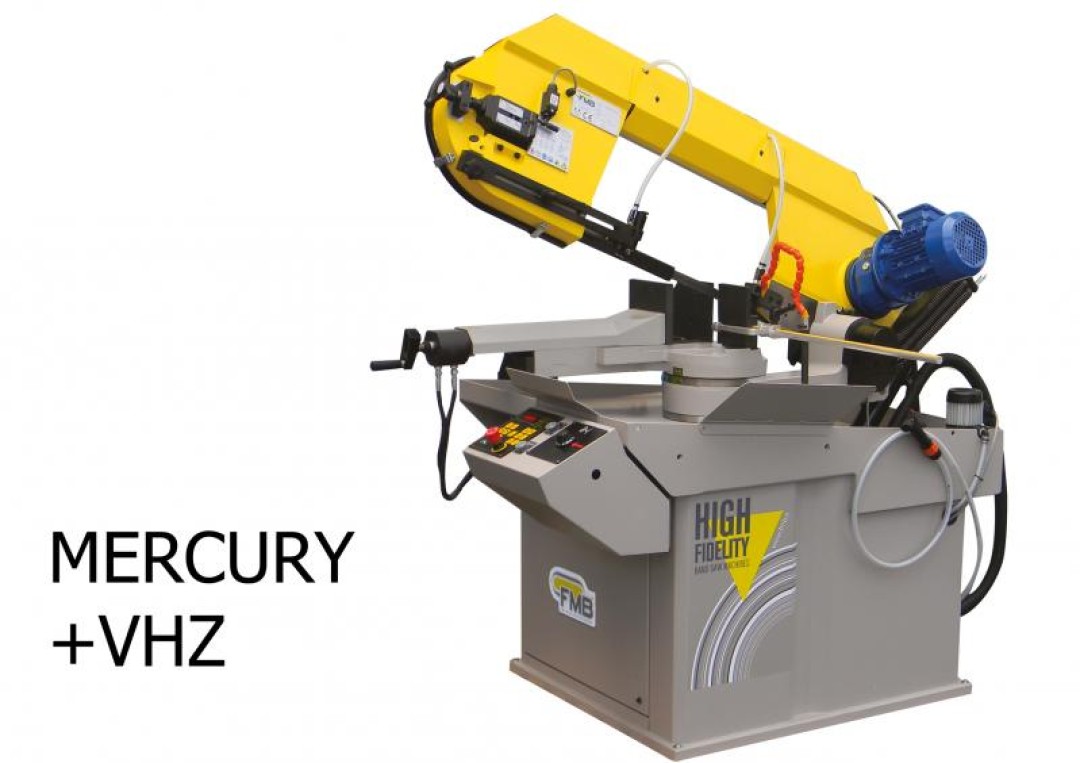

MERCURY+VHZ: Serrage hydraulique de l'etau

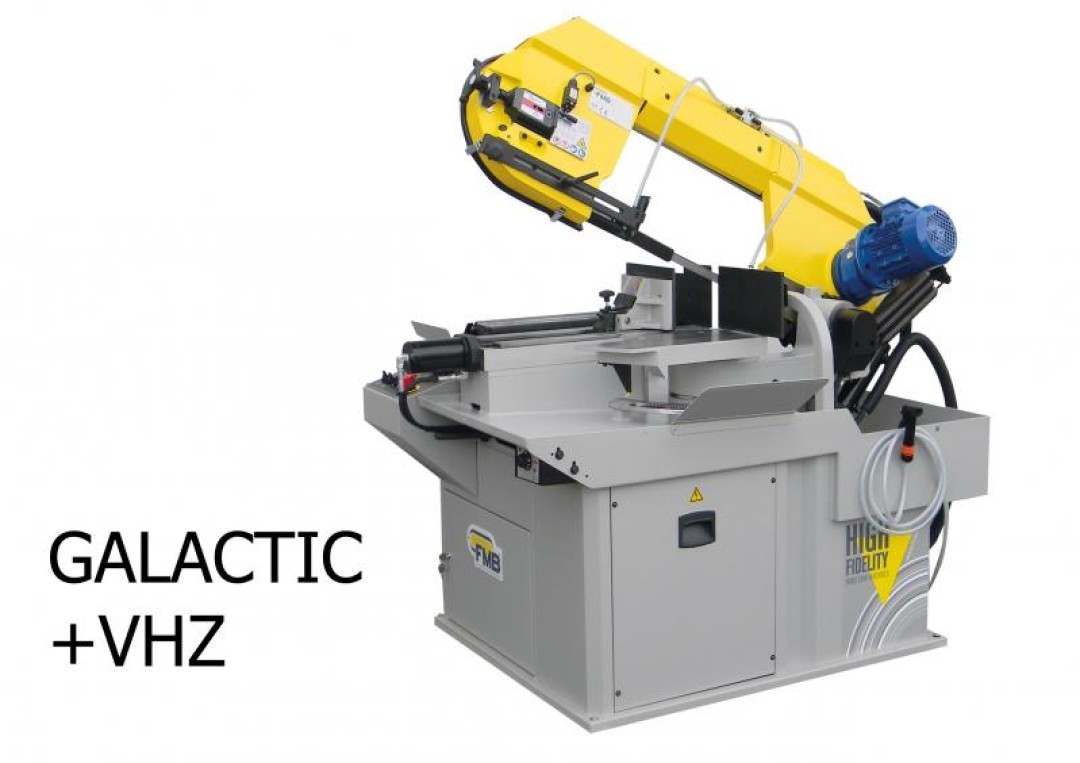

GALACTIC+VHZ: L'etau a serrage hydraulique est monté sur un dispositif de déplacement rapide par crémaillere et vérin hydraulique de vérouillage Large disque tournant support d'archet

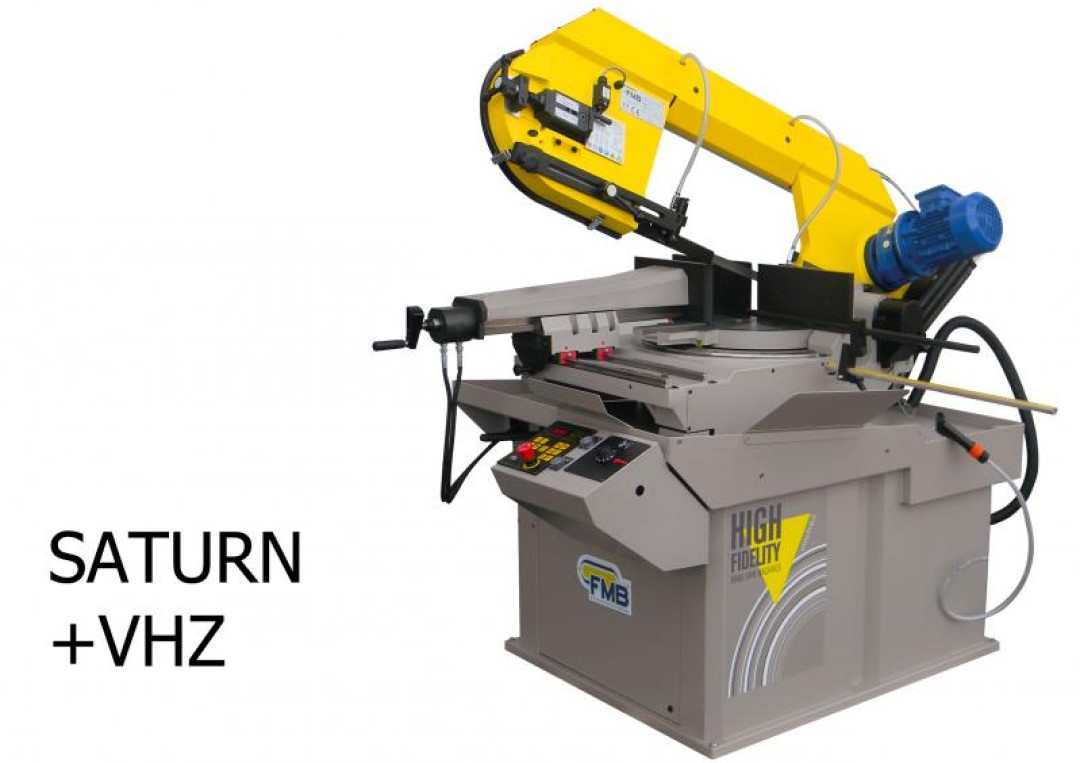

SATURN + VHZ: L'etau a serrage hydraulique est monté sur 2 guidages linéaires Large disque tournant support d'archet

Equipements optionnels
Ces machines peuvent recevoir en option notamment:

• Un afficheur numérique de l'angle de coupe (VAT)
• Un variateur de vitesse de défilement de la lame (V)
• Une projection de la ligne de coupe par faisceau laser (LX)
• Une micropulvérisation pour la lubrification du ruban (NB)
• Un double étau pour les coupes a 0° (DM)
• Un vérouillage pneumatique de l'etau (PN)
• Un dispositif de coupe en paquet (DOTM)
• Un capteur de controle de défilement du ruban (SENS)
• Des tables d'entrées
• Des tables de sorties avec butée
