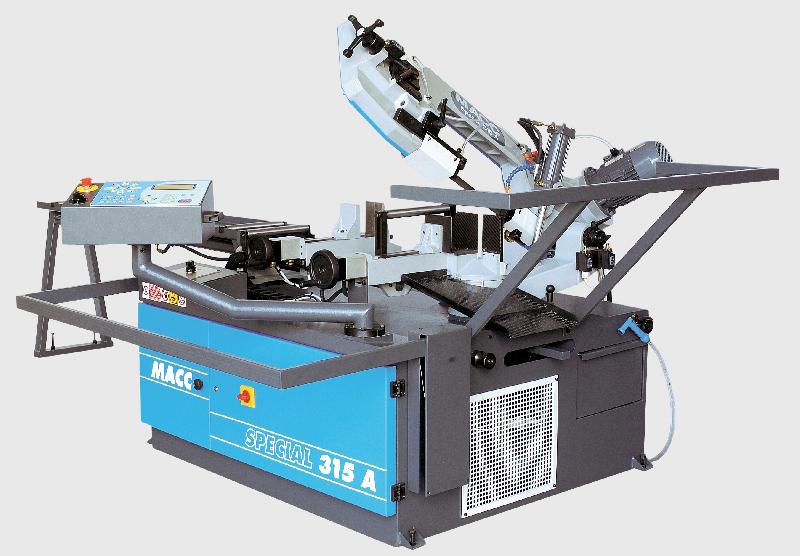

Scie à ruban macc special 315 a

Fonctionnement entièrement hydraulique (centrale ATOS)
Cycle entièrement automatique avec introduction initiale de la barre :
- Mise à longueur du chariot avance barre
- Avance de la pièce à couper
- Fermeture du mors fixe
- Remise à longueur du chariot en temps masqué puis fermeture de la pince
- Mise rotation du ruban et descente de l’archer
- Retour de l’archer en position haute
- Ouverture du mors
- Répétition du cycle
Durant ce cycle, la barre à couper est en permanence serrée, soit par le mors fixe, soit par le chariot avance barre, permettant ainsi la coupe en nappe ou en paquet, et ce sans perte de tolérance.
Le chariot d’avance étant auto-centrant limitant les risques de marquage ou tout blocage dû à une barre légèrement tordue.
Fin de course situé à l’intérieur de la pince d’avance permettant de détecter la fin de la barre.
Avance barre hydraulique de course 600 mm, réglage de la longueur sur butée à index
gradué avec possibilité de réglage fin au 1/10 ème de mm
Compte-pièces intégré avec possibilité de travailler en croissant ou en décroissant
Répétiteur de course pour les grandes longueurs
Le panneau de commande permettant :
- Le comptage des pièces et les répétitions de course
- Un diagnostique en cas d’arrêt machine
- L’utilisation en cycle manuel ou automatique
- Un accès sécurisé aux paramètres machines (temporisations, résolution encodeur, …)
- L’utilisation de la lubrification ou du pistolet de lavage
Tête de sciage à mouvement pendulaire, guidage par 2 roulements SKF 32008 XA
Archer en fonte, largement dimensionné, permettant la coupe occasionnelle de barres
pleines jusqu’au diamètre 150 mm
Vérin de descente hydraulique
Régulateur hydraulique de vitesse de descente.
Guidage de la lame par roulements SKF et plaquettes carbure
Mors de serrage hydraulique avec approche manuelle pour le réglage initial. La vis sans fin du mors
étant conçue pour permettre une approche rapide
Moteur à 2 vitesses 40 / 80 mt/min (variateur en option)
Armoire électrique normalisée
Composants de marque SASSIN (TELEMECANIQUE)
Lubrification automatique par émulsion (mélange eau-huile)
Pistolet de lavage en dotation pour le nettoyage aisé de la zone de coupe
Brosse de nettoyage de la lame
Rotation manuelle de l’archer jusqu’à 60 degrés, lecture sur index gradué
Table d’entrée en dotation de Lg 1800 mm
Butée de longueur Lg 600 mm pour les coupes unitaires
Tolérances positionnement + ou – 0,1 mm
Tension :
Tension triphasée (380V/50Hz).
Accessoires en option :
Option serrage hydraulique vertical pour la coupe en paquets
Option variateur de vitesse de 20 t/mn à 90 t/mn
Option chargeur de barres type plan incliné longueur 6000mm - Largeur de chargement 1350mm - Capacité 500kg
