Sb403-vg

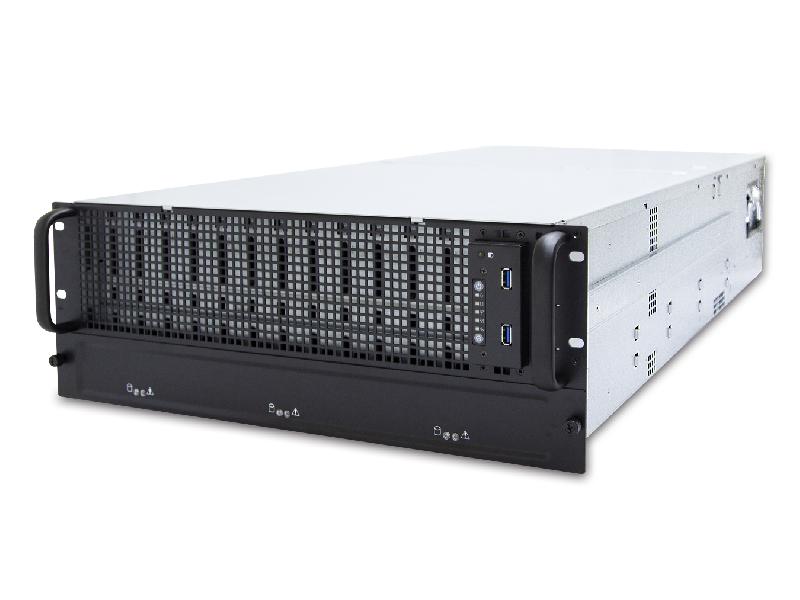

SB403-VG, une solution de serveur de stockage haute densité 4U à 60 baies, prend en charge deux processeurs évolutifs Intel® Xeon®. Fond de panier SAS 12G interchangeable sans outil avec module d'extension intégré fournissant 60 baies de disque 3,5 pouces à chargement par le haut à l'avant. Le SB403-VG fournit 5 emplacements PCIe 3.0 pour les cartes supplémentaires et convient au stockage à froid qui nécessite une grande capacité de données.
Caractéristiques principales
• Le serveur de stockage haute densité 4U prend en charge 60 baies de disques SAS 3,5 ” remplaçables àchaud
• Prend en charge les processeurs évolutifs Intel® Xeon® de 2e génération (Cascade Lake Refresh / Cascade Lake / Skylake)
• Avec chipset Intel® Lewisburg C620 pour fournir 5 + ans de cycle de vie du produit
• Contrôleur de gestion de la carte mère intégré pour la gestion du système et le contrôle IPMI
• Flux d'air avant-arrière et ventilateurs redondants remplaçables à chaud pour fournir des conditions thermiques optimales
• Deux ports SFP + 10 GbE plus un port de gestion BMC dédié
• Personnalisable pour répondre aux exigences OEM / ODM conditions
Dimensions (L x P x H)
• mm: 435 x 953 x 175,7
• pouces: 17,1 x 37,5 x 6,9
Carte mère
Nom de code - Vierge
Processeur
Prise en charge des processeurs:
• Processeurs évolutifs Intel® Xeon® (Cascade Lake Refresh / Cascade Lake / Skylake)
• Prend en charge le CPU TDP jusqu'à 165W
* Veuillez contacter le support technique AIC pour plus d'informations / détails sur les processeurs optimisés et le système spécialisé.
Vitesses QPI: 10,4 GT / s, 9,6 GT / s
Type de prise: prise P0 (prise LGA-3647)
Prise en charge du chipset
Intel® Lewisburg série C620 PCH
Mémoire système
• 6 x canaux de mémoire par CPU, 1 x DIMM par canal
• Prise en charge de 12 x slots DIMM: 2933/2666/2400 MHz
• Prise en charge de la mémoire persistante Intel® Optane - DC (Apache Pass)
Panneau avant
Mise sous / hors tension du système, réinitialisation du système, 2 x USB 3.0 Type A
LED
État de l'alimentation, alerte système, activité LAN, activité du lecteur, ID système
Baies de lecteur
Interne: 60 x 3,5 po échangeables à chaud (chargement par le haut)
Interne: 2 x 2,5 po remplaçables à chaud (15 mm, arrière)
Fond de panier
3 fonds de panier SAS 12G 20 ports avec extension 28 PHY
Slots d'extension
• 2 emplacements x16 (FHHL)
• 3 emplacements x8 (FHHL)
BIOS système
Type de BIOS: BIOS UEFI Insyde
Caractéristiques du BIOS:
• ACPI
• PXE
• WOL
• Récupération de perte CA
• Interface IPMI 2.0 KCS
• SMBIOS
• Redirection de console série
• Spécification de démarrage du
BIOS
• Mode de récupération du BIOS • SRIOV
• iSCSI
• TPM
• PCIe Hotplug
Appareils embarqués
SATA:
solution sur puce Intel® Lewisburg PCH
• 8 x SATA 6,0 Gb / s (par 2 x mini-SAS)
• 2 x SATA 6,0 Gb / s (par 2 x SATA 7 broches)
• RAID 0, 1, 5, 10 prise en charge par Intel RSTe Broadcom SAS IOC SAS3008 prend en charge jusqu'à 8 ports 12G SAS via 2 x mini-SAS HD (en option)
BMC:
Processeur de gestion graphique et de gestion à distance Aspeed AST2500 Advanced PCIe
• Contrôleur de gestion de la carte mère
• Interface de plate-forme intelligente 2.0 (IPMI 2.0)
• iKVM, redirection de média, IPMI sur LAN, série sur LAN
• Prise en charge SMASH
• HTML5
• Redfish
Contrôleur réseau:
• Contrôleur LAN 10 GbE intégré Intel® PCH (Lewisburg) avec deux
ports 10 GbE SFP + + 2 x ports configurables prenant en charge 10 GbE (KR / SFI / XFI) ou 1 GbE (KX) (option)
• Realtek RTL8201EL pour port de gestion dédié BMC
Graphiques:
Processeur graphique et de gestion à distance Aspeed AST2500 Advanced PCIe •
Contrôleur PCIe VGA / 2D
• 1920 x 1200 à 60 Hz 32 bpp
E / S arrière
LAN:
• 2 x 10GbE SFP +
• 1 x 10 / 100M RJ45 dédié à la gestion BMC
USB:
2 x USB 3.0 de type A
VGA:
1 x port VGA DB-15 externe
Port série:
1 x port COM DB-9 externe
Prise en charge du TPM
2.0 à bord
Source de courant
Alimentation redondante 1 + 1 1600 W 80+ Platinum
• Entrée CA 200-240 V, 50 / 60Hz, 12A (sauf Chine / Taiwan)
• Entrée CA 200-240V, 50 / 60Hz, 10A (pour Chine / Taiwan)
Refroidissement du système
Milieu: 4 ventilateurs remplaçables à chaud de 80 x 38 mm
Arrière: 2 ventilateurs faciles à remplacer de 60 x 38 mm
La gestion du système
• Baseboard Management Controller
• Intelligent Platform Interface 2.0 (IPMI 2.0)
• iKVM, redirection de média, IPMI sur LAN, série sur LAN
• Prise en charge SMASH
• HTML5
• Redfish
Spécifications environnementales
• Température de stockage: -10 ° C (14 ° F) ~ 60 ° C (140 ° F)
• Température de fonctionnement: 0 ° C (32 ° F) ~ 35 ° C (95 ° F)
• Humidité de fonctionnement de stockage: 5% ~ 95% sans condensation
Poids brut (avec bloc d'alimentation et rail)
•
kilogrammes: 47 • livres: 103,6
Dimensions de l'emballage (L x P x H)
• mm: 603 x 1240 x 454
• pouces: 23,7 x 48,8 x 17,9
Montage
Standard: glissière de 43 po sans outil
Option: kit de gestion des câbles
