Sb102-lb

SB102-LB, une solution de serveur de stockage 1U 10 baies SFF, prend en charge les deux processeurs Intel® Xeon® de la famille de produits E5-2600 v3 et v4. Le SB102-LB est doté de 10 baies de disque dur de 2,5 pouces (avant, 8 x 12 Go SAS + 2 x 6 Go SATA) pour fournir une densité de stockage élevée.
Caractéristiques principales
• Serveur de stockage 1U à 10
baiesavec une densité de stockage exceptionnellement élevée• Prend en charge deux processeurs Intel® Xeon® de la famille de produits E5-2600 v3 / v4
• Avec chipset Intel® C612 Series pour offrir plus de 5 ans de cycle de vie du produit
• Gestion de lacarte mère intégréeContrôleur pour la gestion du système et le contrôle IPMI
• Deux ports RJ45 10 GbE • Flux d'
air avant-arrière et ventilateurs redondants remplaçables à chaud pour fournir des conditions thermiques optimales
• Personnalisable pour répondre à vos besoins
Dimensions (L x P x H)
• mm: 438 x 680 x 43,5
• pouces: 17,2 x 26,8 x 1,7

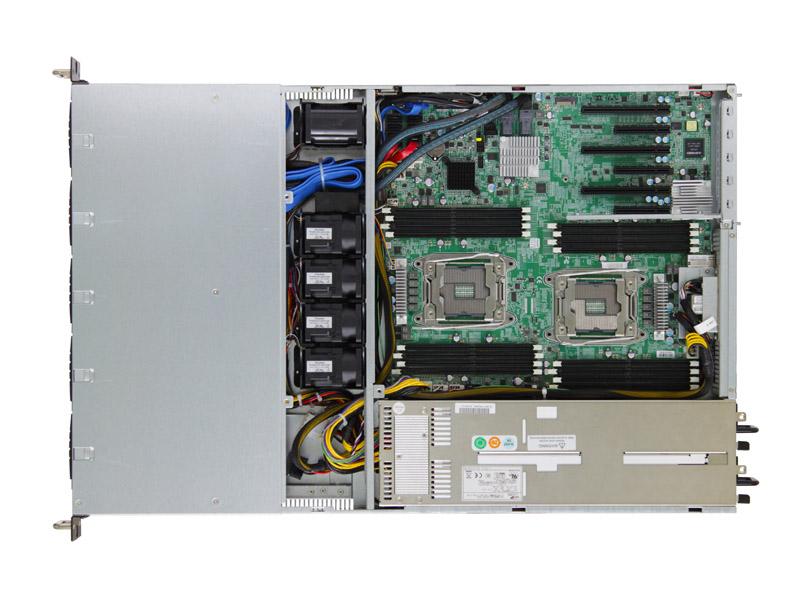

Carte mère
Nom de code - Balance
Processeur
Prise en charge des processeurs:
• Deux processeurs Intel® Xeon® de la famille de produits E5-2600 v3 / v4
• Prend en charge le CPU TDP jusqu'à 85 W
Vitesses QPI: 9,6 GT / s, 8 GT / s, 7,2 GT / s
Type de prise: Prise R3 (FCLGA2011-3)
Chipset
Chipset Intel® C612
Mémoire système
• 4 canaux de mémoire par socket CPU (2DPC)
• Prise en charge de 16 emplacements DIMM:
- 512 Go DDR4 2400/2133 RDIMM DRx4
- 128 Go DDR4 2400/2133 RDIMM SRx4
- 1024 Go DDR4 2400/2133 LRDIMM QRx4
- 2048 Go DDR4 2400/2133 LRDIMM 3DS 8Rx4
• Prend en charge les NVDIMM
Panneau avant
• Mise sous / hors tension du
système
• Réinitialisation du système • 1 x USB 3.0 Type A
LED
• État de l'alimentation
• Alerte système
• Activité du réseau local
• Activité du disque
Baies de lecteur
Externe: 10 x 2,5 pouces remplaçables à chaud (8 x 12 G SAS + 2 x 6 G SATA)
Fond de panier
• 2 fonds de panier SAS 12 Gb à 4 ports avec 1 connecteur SFF-8643
• 1 fond de panier SAS / SATA 6 Gb à 2 ports avec 2 connecteurs à 7 broches
Slots d'extension (PCIe 3.0)
1 emplacement x8 (FHHL) sur CPU1
Carte de montage (incluse)
DB-000000034: 1 emplacement PCIe x8
BIOS système
Type de BIOS:
• BIOS UEFI Insyde
• Interface FLASH SPI (Serial Peripheral Interface)
Caractéristiques du BIOS:
• ACPI
• PXE
• WOL
• Récupération de perte CA
• Interface IPMI 2.0 KCS
• SMBIOS
• Redirection de console série
• Spécification de démarrage du
BIOS
• Mode de récupération du BIOS • SRIOV
• PCIe Hotplug
• iSCSI
• TPM
Appareils embarqués
SATA:
contrôleur SATA intégré avec prise en charge RAID sur chipset Intel® C612
• 8 x connecteurs SATA 7 broches
• 1 x M.2 avec prise en charge SATA / PCIe X4
IPMI:
Processeur graphique et de gestion à distance Aspeed AST2400 Advanced PCIe
Contrôleur réseau:
Intel® Ethernet Controller X540-AM2 / I350-AM2, double ports, PCIe 2.0 (en option)
Graphiques:
Processeur graphique et de gestion à distance Aspeed AST2400 Advanced PCIe •
Contrôleur PCIe VGA / 2D
• 1920 x 1200 à 60 Hz 32 bpp

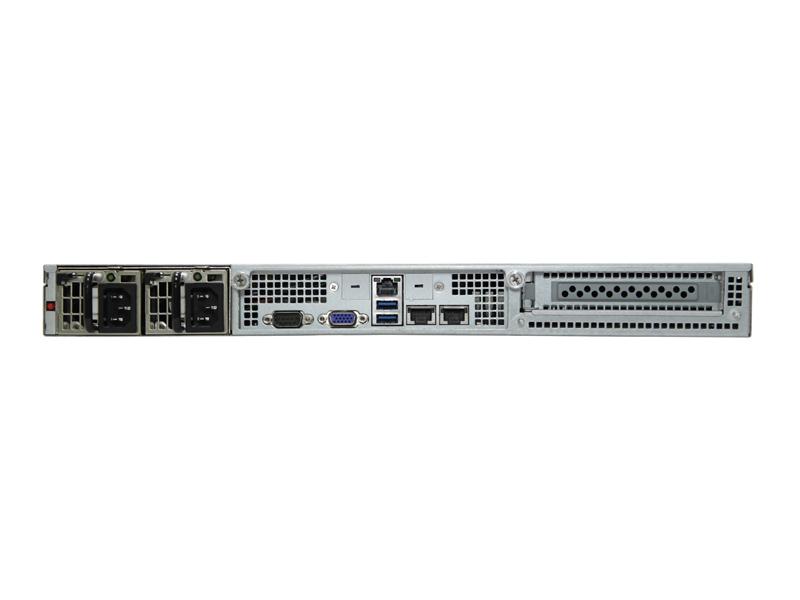

E / S arrière
LAN:
• 2 x 10GbE RJ45
• 1 x RJ45 de gestion dédié
USB:
2 x USB 3.0 de type A
VGA:
1 x port VGA DB-15 externe
Port série:
1 x port COM DB-9 externe
Source de courant
Alimentation redondante 650W 1 + 1 80+ Platinum
• ENTRÉE CA: 100V ~ 240V, 50 / 60Hz, 7,8A ~ 3,8A
Refroidissement du système
5 ventilateurs remplaçables à chaud de 40 x 56 mm
La gestion du système
• Contrôleur de gestion de la carte mère •
Interface de plate-forme intelligente 2.0 (IPMI 2.0)
• iKVM, redirection de média, IPMI sur LAN, série sur LAN
• Prise en charge SMASH
Spécifications environnementales
• Température de stockage: -10 ° C (14 ° F) ~ 60 ° C (140 ° F)
• Température de fonctionnement: 0 ° C (32 ° F) ~ 35 ° C (95 ° F)
• Humidité de fonctionnement de stockage: 5% ~ 95% sans condensation
Poids brut (avec bloc d'alimentation et rail)
• kg: 22
• livres: 48,5
Dimensions de l'emballage (L x P x H)
• mm: 615 x 1020 x 273
• pouces: 24,2 x 40,2 x 10,8
Montage
Standard: glissière de 28 po sans outil
