Sb101-lb

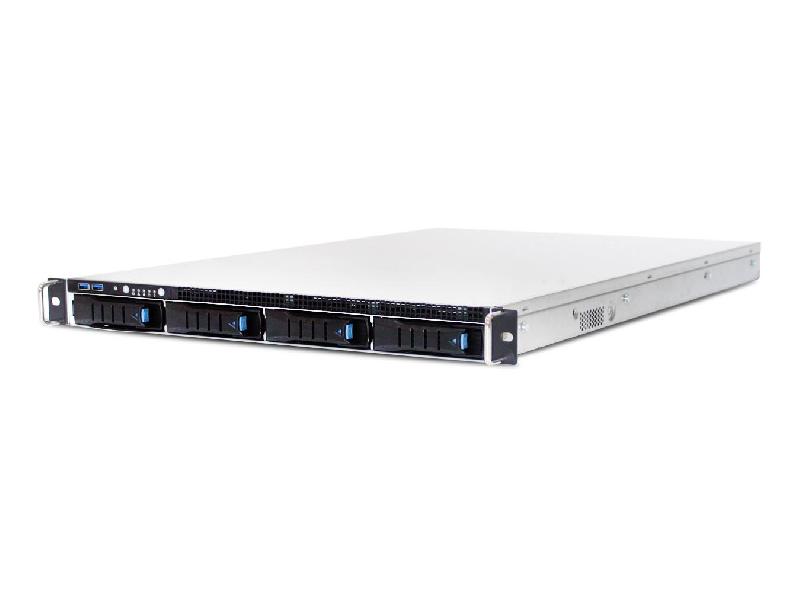

SB101-LB, une solution de serveur de stockage 1U, prend en charge les deux processeurs Intel® Intel® Xeon® de la famille de produits E5-2600 v3 / v4. Le SB101-LB dispose de 4 baies de 3,5 pouces (avant) remplaçables à chaud et de 4 baies de disque dur / SSD internes de 2,5 pouces pour offrir une densité de stockage élevée. les cartes.
Fonctionnalités
• Serveur de stockage 1U à 4
baies à usage général • Prend en charge deux processeurs Intel® Xeon® de la famille de produits E5-2600 v3 / v4
• Avec chipset Intel® C612 Series pour offrir plus de 5 ans de cycle de vie du produit
• Contrôleur de gestion de carte mère intégré pour la gestion du système et IPMI contrôle
• Deux ports RJ45 10 GbE plus un port de gestion BMC dédié
• Flux d'air avant-arrière et ventilateurs redondants remplaçables à chaud pour fournir des conditions thermiques optimales
• Personnalisable pour répondre aux exigences OEM / ODM
Dimensions (L x P x H)
• mm: 438 x 680 x 43,5
• pouces: 17,2 x 26,8 x 1,7

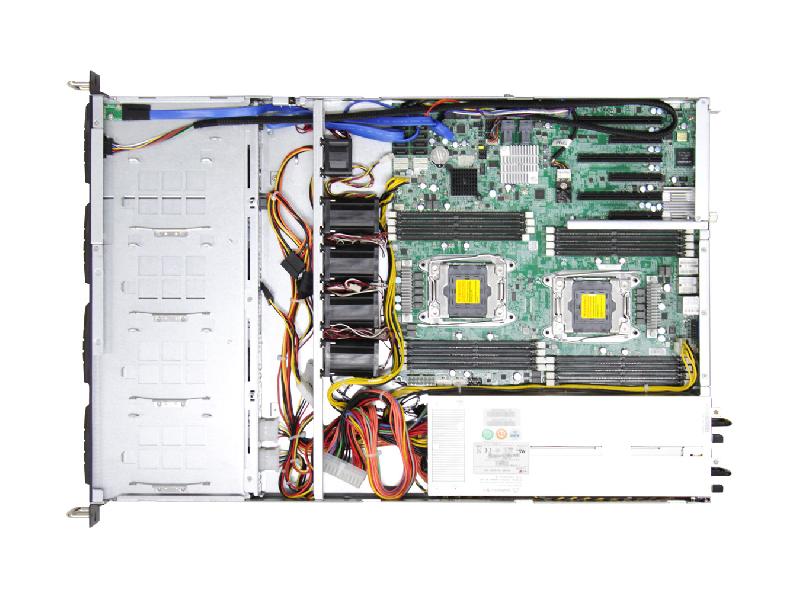

Carte mère
Nom de code - Balance
Processeur
Prise en charge des processeurs:
• Deux processeurs Intel® Xeon® de la famille de produits E5-2600 v3 / v4
• Prend en charge le CPU TDP jusqu'à 85 W
Vitesses QPI: 9,6 GT / s, 8 GT / s, 7,2 GT / s
Type de prise: Prise R3 (FCLGA2011-3)
Chipset
Chipset Intel® C612
Mémoire système
• 4 canaux de mémoire par socket CPU (2DPC)
• Prise en charge de 16 emplacements DIMM:
- 512 Go DDR4 2400/2133 RDIMM DRx4
- 128 Go DDR4 2400/2133 RDIMM SRx4
- 1024 Go DDR4 2400/2133 LRDIMM QRx4
- 2048 Go DDR4 2400/2133 LRDIMM 3DS 8Rx4
• Prend en charge les NVDIMM

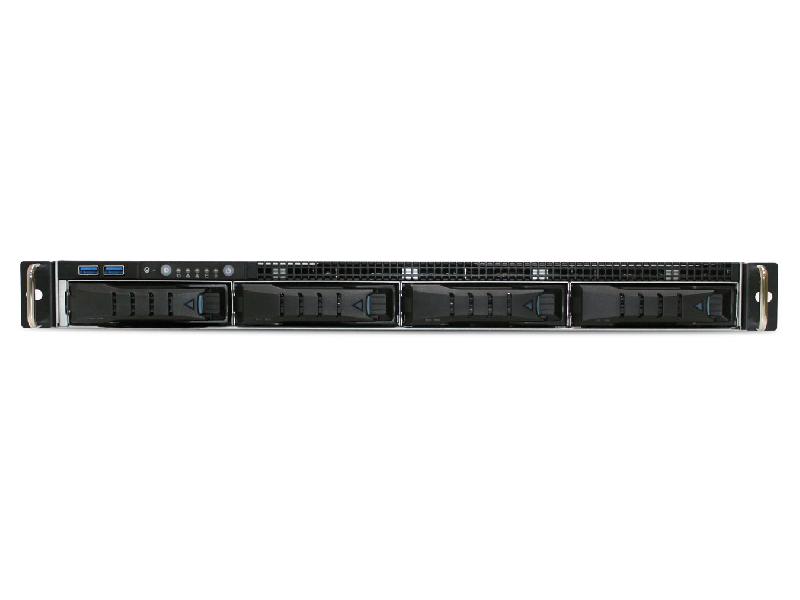

Panneau avant
• Mise sous / hors tension du
système
• Réinitialisation du système • 2 x USB 3.0 Type A
LED
• État de l'alimentation
• Alerte système
• Activité du réseau local
• Activité du disque
Baies de lecteur
Externe: 3,5 po remplaçable à chaud x 4
Interne: 2,5 po x 4
Fond de panier
1 x fond de panier SAS 12G 4 ports avec 1 x connecteur SFF-8643
Slots d'extension (PCIe 3.0)
1 emplacement x8 (FHHL) sur CPU1
Carte de montage (incluse)
RC1-EX8: 1 emplacement PCIe x8
BIOS système
Type de BIOS:
• BIOS UEFI Insyde
• Interface FLASH SPI (Serial Peripheral Interface)
Caractéristiques du BIOS:
• ACPI
• PXE
• WOL
• Récupération de perte CA
• Interface IPMI 2.0 KCS
• SMBIOS
• Redirection de console série
• Spécification de démarrage du
BIOS
• Mode de récupération du BIOS • SRIOV
• PCIe Hotplug
• iSCSI
• TPM
Appareils embarqués
SATA:
contrôleur SATA intégré avec prise en charge RAID sur chipset Intel® C612
• 8 x connecteurs SATA 7 broches
• 1 x M.2 avec prise en charge SATA / PCIe X4
IPMI:
Processeur graphique et de gestion à distance Aspeed AST2400 Advanced PCIe
Contrôleur réseau:
Intel® Ethernet Controller X540-AM2 / I350-AM2, double ports, PCIe 2.0 (en option)
Graphiques:
Processeur graphique et de gestion à distance Aspeed AST2400 Advanced PCIe •
Contrôleur PCIe VGA / 2D
• 1920 x 1200 à 60 Hz 32 bpp

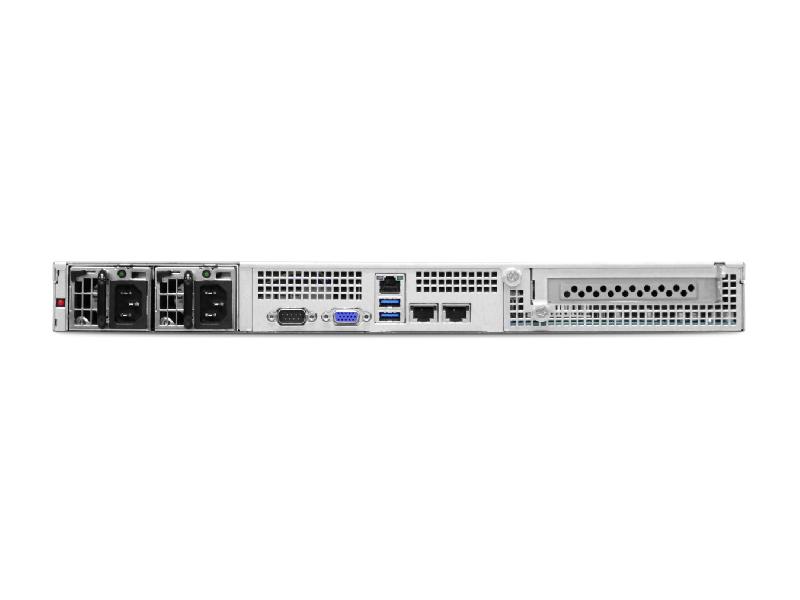

E / S arrière
LAN:
2 x 10GbE RJ45
1 x RJ45 de gestion dédié
USB:
2 x USB 3.0 de type A
VGA:
1 x port VGA DB-15 externe
Port série:
1 x port COM DB-9 externe
Source de courant
Alimentation redondante 450W 1 + 1 80+ Gold
• ENTRÉE CA: 100 ~ 240V, 50-60Hz, 7.8-3.8A Alimentation
simple 500W 80+ Gold (BTO)
• ENTRÉE CA: 100 ~ 240V, 60-50Hz, 8- 5A
Refroidissement du système
4 x 40x56mm + 1 x 40x28mm ventilateurs remplaçables à chaud
La gestion du système
• Contrôleur de gestion de la carte mère •
Interface de plate-forme intelligente 2.0 (IPMI 2.0)
• iKVM, redirection de média, IPMI sur LAN, série sur LAN
• Prise en charge SMASH
Spécifications environnementales
• Température de stockage: -10 ° C (14 ° F) ~ 60 ° C (140 ° F)
• Température de fonctionnement: 0 ° C (32 ° F) ~ 35 ° C (95 ° F)
• Humidité de fonctionnement de stockage: 5% ~ 95% sans condensation
Poids brut (avec bloc d'alimentation et rail)
• kg: 20
• lb: 44
Dimensions de l'emballage (L x P x H)
• mm: 615 x 1020 x 273
• pouces: 24,2 x 40,2 x 10,8
Montage
Standard: glissière de 28 po sans outil
