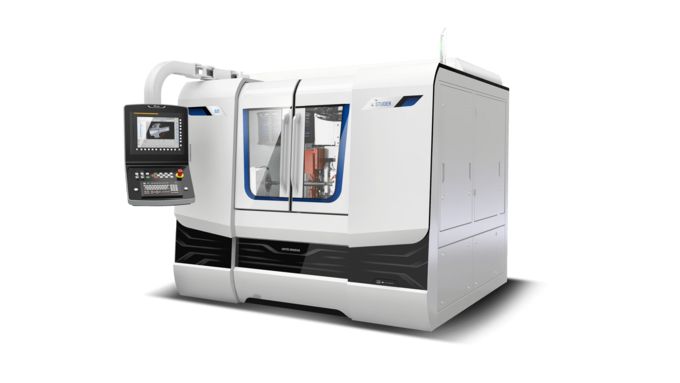

S22 - rectifieuse cylindrique - united grinding - hauteur des pointes 225 mm

Données clés
La S22 est une plateforme de production pour l'usinage de pièces de taille moyenne en production de série.
Elle présente des distances entre pointes de 650 / 1 100 mm et des hauteurs de pointe de 175 / 225 mm.
Elle est conçue pour l'usinage de pièces d'un poids maximal de 150 kg.
La plateforme S22 avec ses multiples possibilités d'extension peut être parfaitement configurée comme machine de production quelle que soit l'application de rectification. La S22 se caractérise par les entraînements hautement dynamiques des axes, les systèmes de glissières de guidage STUDER de grande qualité, les temps de réaction courts et les déplacements optimisés. L'option de rectification haute vitesse (HSG), avec des vitesses périphériques de jusqu'à 140 m/s, permet d'augmenter encore davantage la productivité.
Hardware /  logciels
Matériel:

• Banc de machine en fonte minérale Granitan® S103
• Coulisse transversale X : guides à paliers à roulements avec entraînement par vis à billes
• Coulisse longitudinale Z : guidage à structure de surface brevetée et entraînement par vis à billes
• Axe C pour la poupée porte-pièce
• Concepts spécifiques aux applications
• Axe CN (commande numérique) supplémentaire pour le profilage des meules
• Carénage complet avec des panneaux frontaux coulissants permettant une accessibilité optimale
• Dispositif de chargement intégré ou cellules de chargement pour charger et décharger à gauche, à droite ou depuis le haut
• Large gamme d'accessoires

Logiciels :

• Programmation extrêmement simple avec StuderWIN sur Fanuc 31i-A
• Logiciel de programmation StuderGRIND pour la création de programmes de rectification et de dressage
• Interfaces standardisées pour chargeur et appareils périphériques

Données techniques
kg / cm
lb / pouces
Axes linéaires
Trajet max. de déplacement pour l'axe X 310 mm
Vitesse max. de déplacement pour l'axe X 15'000 mm/min
Trajet max. de déplacement pour l'axe Y 100 mm
Trajet maxi. de déplacement pour l'axe Z 850 mm
Vitesse max. de déplacement pour l'axe Z 30'000 mm/min
Entraînement de broche
Puissance maximale de la broche 15 kW
Vitesse de rotation maxi. 3'200 /min
Diamètre de la meule max. 610 mm
Largeur max. de la meule 160 mm
Axes de rotation
Plage de pivotement pour l'axe A 26 °
Plage de pivotement pour l'axe B 195 °
Plage de pivotement pour l'axe C ∞ °
Données de la pièce
Longueur de la pièce 0 - 700 mm
Diamètre de la pièce 0 - 449 mm
Poids max. de la pièce à usiner 150 kg
Distance entre pointes 1'000 mm
Hauteur des pointes 225 mm
