Données clés

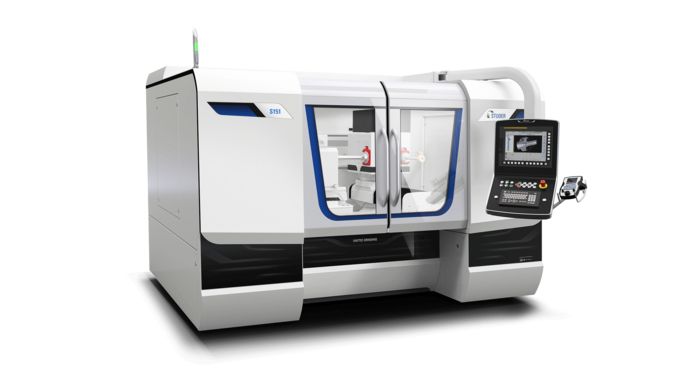

La S151 est une rectifieuse cylindrique intérieure universelle CNC de toute dernière génération. Elle est disponible en deux modèles pour des longueurs de pièces de 700 mm ou 1 300 mm, dispositif de serrage compris. Le diamètre utile au-dessus de la table est de 550 mm.
Elle est principalement utilisée pour la rectification d'arbres de broche, de carters de broche, d'axes d'arbre de rotor ou d'éléments de flasques. La S151 est équipée de nombreux raffinements techniques, tels que le système de glissières révolutionnaire StuderGuide®, les entraînements d'axes avec moteurs linéaires haute précision, le système d'entraînement direct de la tourelle à broches porte-meule extrêmement rapide, le système d'orientation automatique de la table porte-pièce, etc.
Images
transversales" >

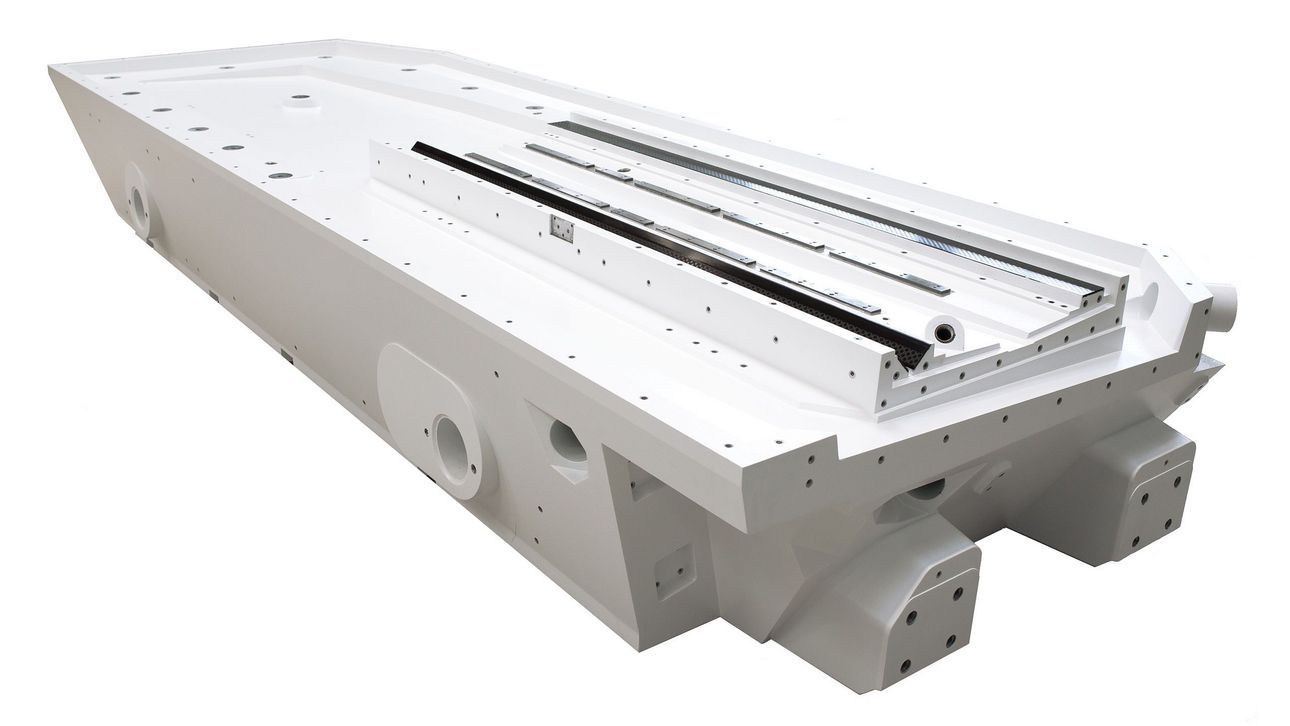

Banc de machine avec guides longitudinaux
Hardware / logciels
Matériel:
- Système de guidage StuderGuide® avec entraînement linéaire

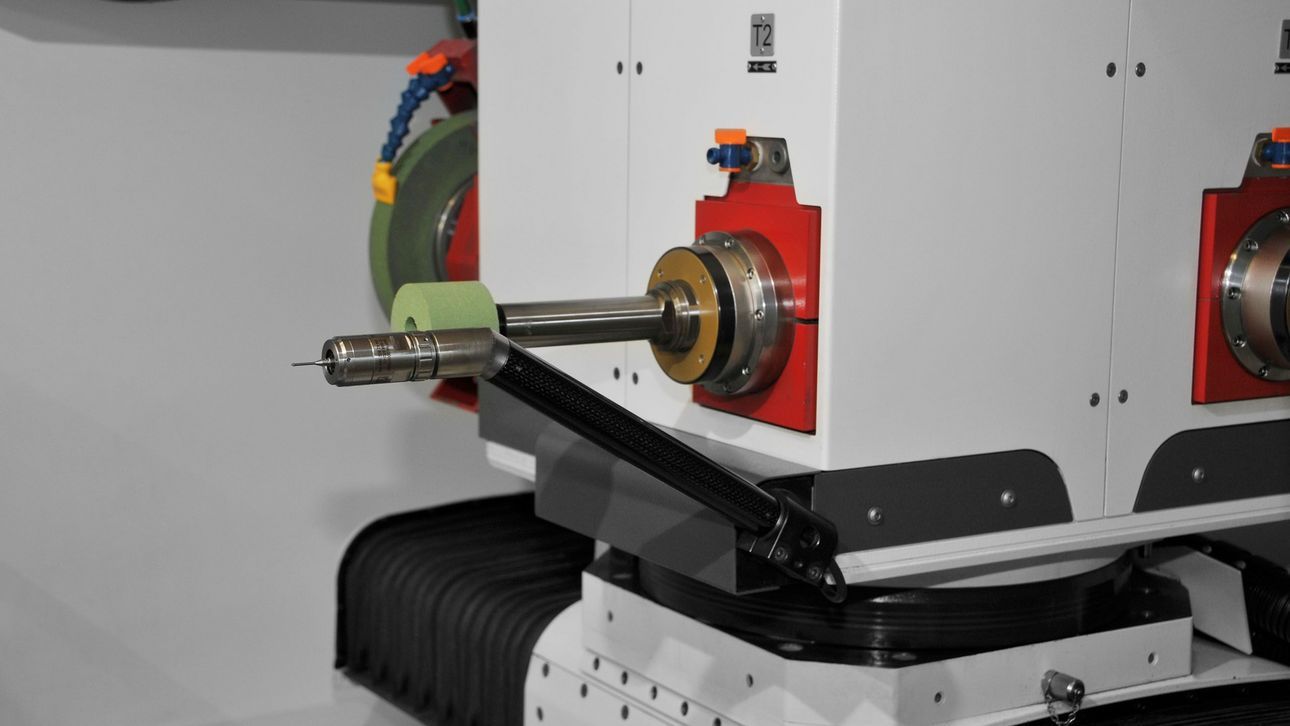

- Tourelle à broches porte-meule pour max. quatre broches de rectification
- Table porte-pièce à orientation automatique

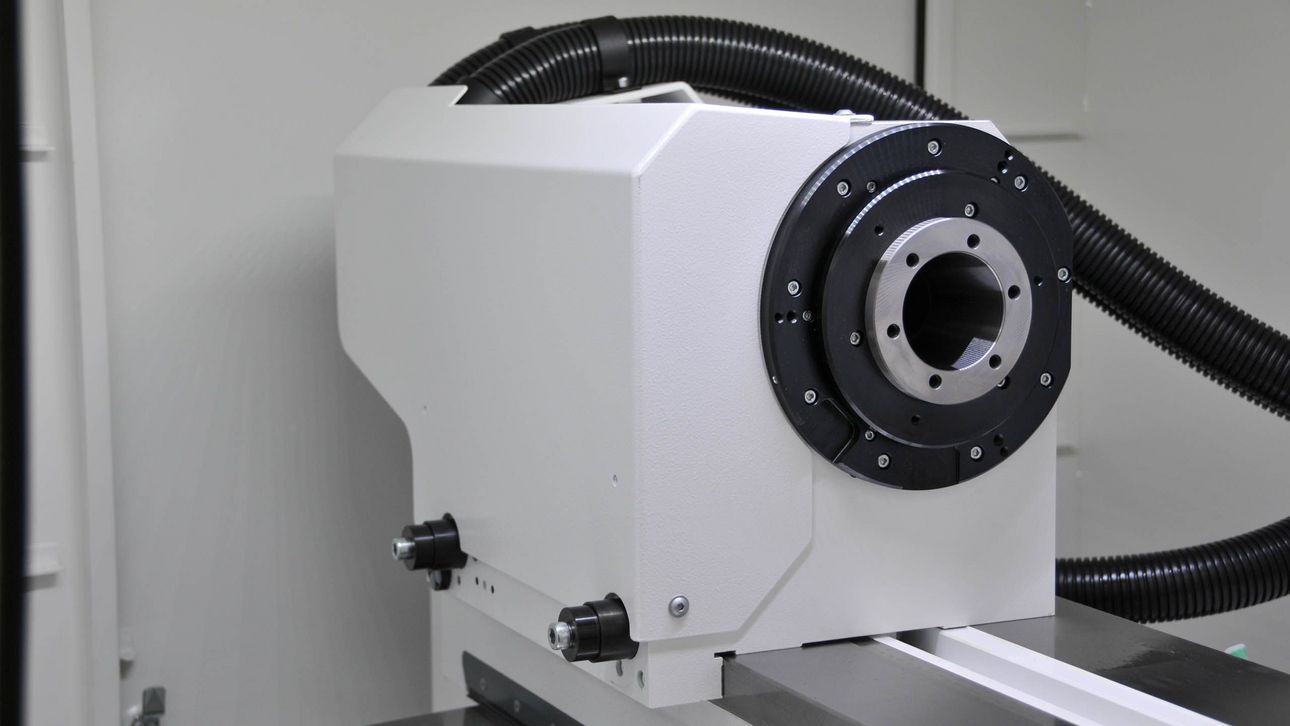

- Axe C pour la broche porte-pièce permettant la rectification de profils et de filets
- Carénage complet à deux portes coulissantes
- Banc de machine en fonte minérale Granitan® S103
Logiciels :
- Commande et programmation extrêmement aisées grâce à StuderWIN
- Temps de réglage réduits par ex. avec STUDER Quick-Set
- Interfaces standardisées pour chargeur et appareils périphériques
Données techniques
kg / cm
lb / pouces
Modèle:
Longueur de pièce 700 mm Longueur de pièce 1 300 mm
Axes linéaires
Trajet max. de déplacement pour l'axe X 500 mm
Vitesse max. de déplacement pour l'axe X 20'000 mm/min
Trajet maxi. de déplacement pour l'axe Z 500 mm
Vitesse max. de déplacement pour l'axe Z 20'000 mm/min
Entraînement de broche
Puissance maximale de la broche 18 kW
Vitesse de rotation maxi. 120'000 /min
Diamètre de la meule max. 300 mm
Largeur max. de la meule 32 mm
Axes de rotation
Plage de pivotement pour l'axe B 330 °
Plage de pivotement pour l'axe C ∞ °
Données de la pièce
Longueur de la pièce 0 - 700 mm
Diamètre de la pièce 0 - 550 mm
Poids max. de la pièce à usiner 250 kg
Hauteur des pointes 275 mm
