S141 - rectifieuse cylindrique - united grinding - hauteur des pointes 200 mm

Données clés

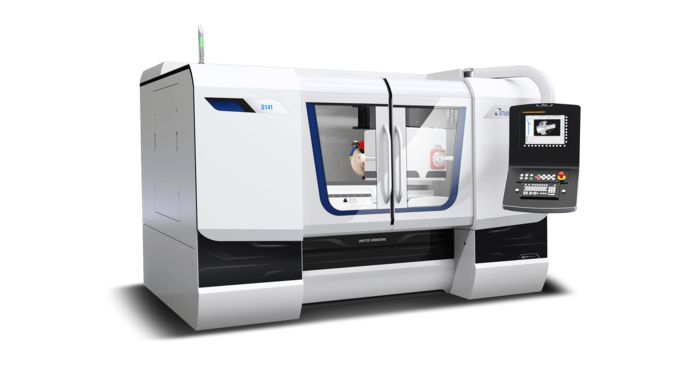

La S141 est une rectifieuse cylindrique intérieure universelle CNC de toute dernière génération. Trois tailles à disposition pour les longueurs de pièces, y compris les moyens de serrage de 300 mm, 700 mm ou 1 300 mm. Sur tous les modèles, la longueur de rectification maximale est de 250 mm à l'intérieur et de 150 mm à l'extérieur.
Le S141 est la machine idéale pour la rectification d'arbres de broche, de carters de broche, d'axes d'arbre de rotor ou d'éléments de flasques. De nombreuses pièces proviennent des domaines des machines- outils, des éléments d'entraînement, de l'aérospatiale et de la construction d'outils.
Images
transversales" >

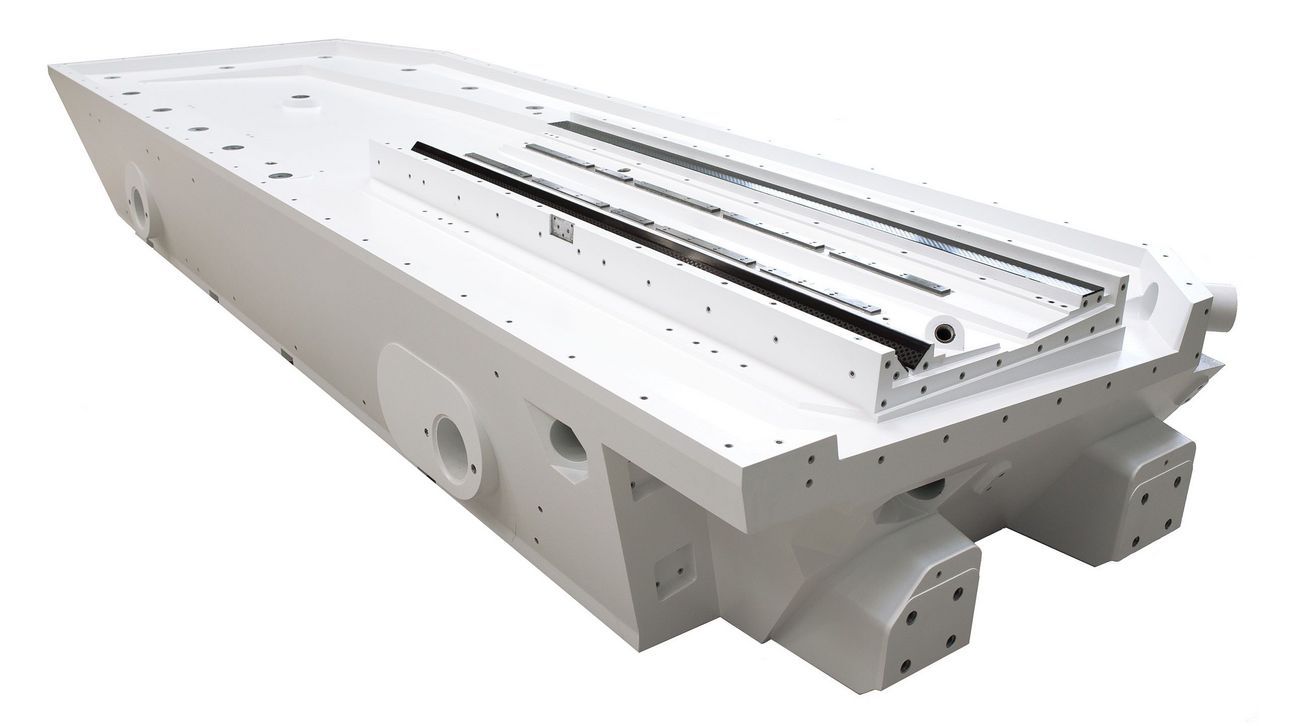

Banc de machine avec guides longitudinaux
Hardware /  logciels
Matériel :

• Système de guidage StuderGuide® avec entraînement linéaire

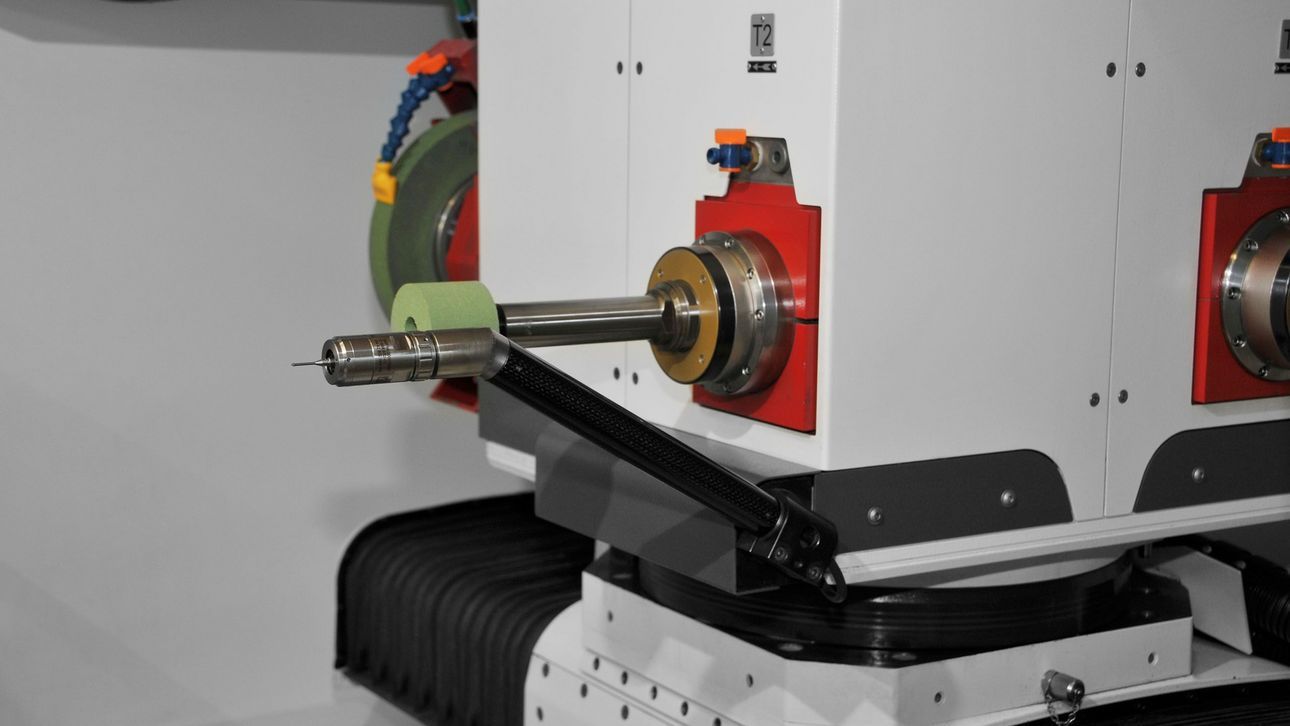

• Tourelle à broches porte-meule pour max. quatre broches de rectification
• Table porte-pièce à orientation automatique
• Axe C pour la broche porte-pièce permettant la rectification de profils et de filets
• Carénage complet à deux portes coulissantes
• Banc de machine en fonte minérale Granitan® S103

Logiciels :

• Commande et programmation extrêmement aisées grâce à StuderWIN
• Temps de réglage réduits par ex. avec STUDER Quick-Set
• Interfaces standardisées pour chargeur et appareils périphériques

Données techniques
kg / cm
lb / pouces
Modèle:
Longueur de pièce 300 mm Longueur de pièce 700 mm Longueur de pièce 1 300 mm
Axes linéaires
Trajet max. de déplacement pour l'axe X 425 mm
Vitesse max. de déplacement pour l'axe X 20'000 mm/min
Trajet maxi. de déplacement pour l'axe Z 500 mm
Vitesse max. de déplacement pour l'axe Z 20'000 mm/min
Entraînement de broche
Puissance maximale de la broche 18 kW
Vitesse de rotation maxi. 120'000 /min
Diamètre de la meule max. 300 mm
Largeur max. de la meule 32 mm
Axes de rotation
Plage de pivotement pour l'axe B 330 °
Plage de pivotement pour l'axe C ∞ °
Données de la pièce
Longueur de la pièce 0 - 300 mm
Diamètre de la pièce 0 - 400 mm
Poids max. de la pièce à usiner 250 kg
Hauteur des pointes 200 mm
