S131 - rectifieuse cylindrique - united grinding - hauteur des pointes 125 mm
Obtenir un devis / prix
Prix et détails sur demande
UNITED GRINDING Group
Echanger avec le vendeur
Vendu
par UNITED GRINDING GROUP
En savoir plus
Description
Données clés

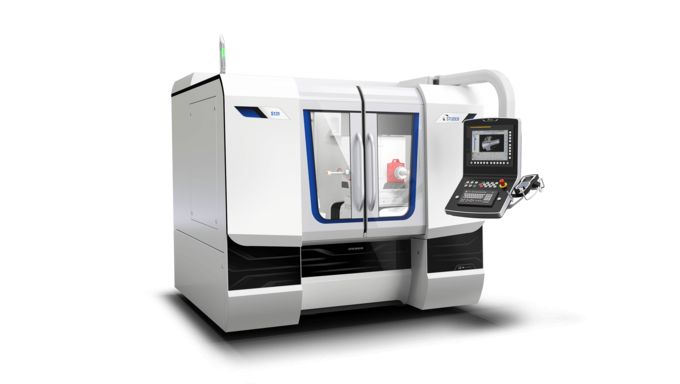

La S131 est une rectifieuse cylindrique intérieure universelle CNC de toute dernière génération. Le diamètre utile au-dessus de la table est de 250 mm ; la longueur de pièce max. est de 300 mm en incluant les moyens de serrage.
La machine compacte démontre sa puissance avec les éléments de flasques et les pièces de petite taille de toutes sortes. Elle est équipée de nombreux raffinements techniques, tels que le système de glissières révolutionnaire StuderGuide®, les entraînements d'axes avec moteurs linéaires haute précision, le système d'entraînement direct de la tourelle à broches porte-meule extrêmement rapide, le système d'orientation automatique de la table porte-pièce, etc.
Images

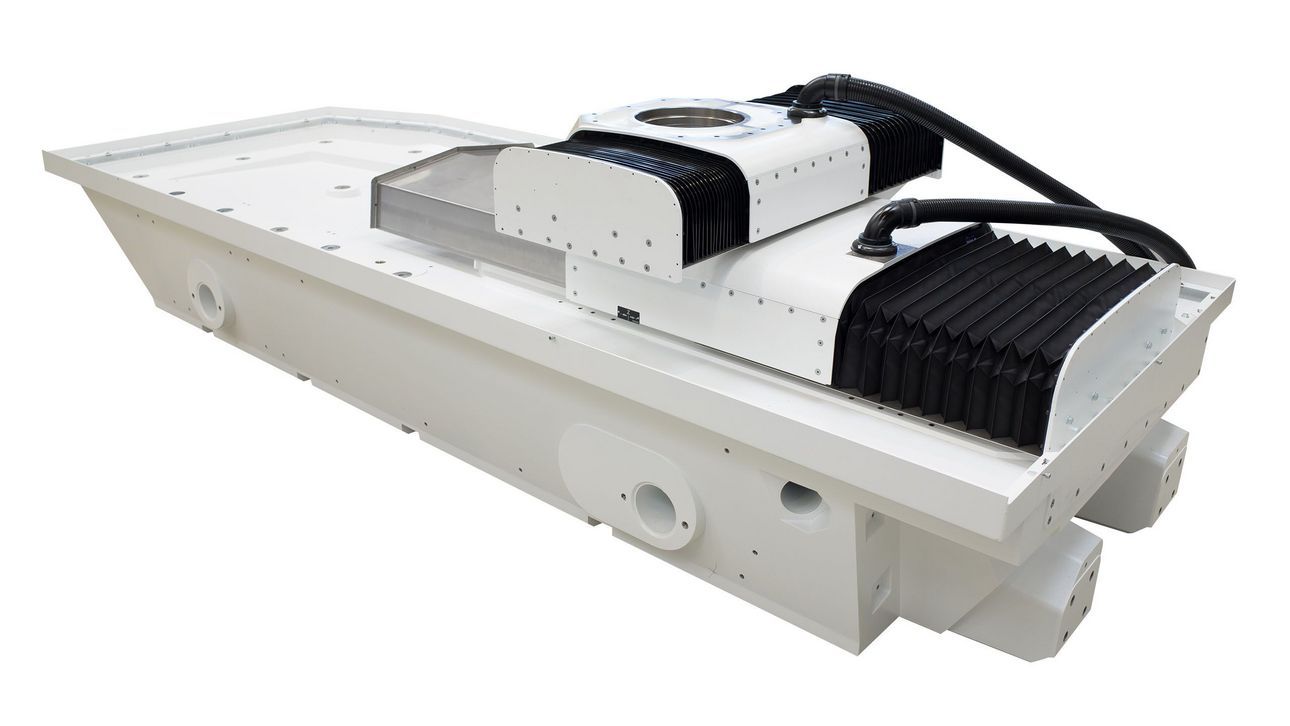

transversales" >

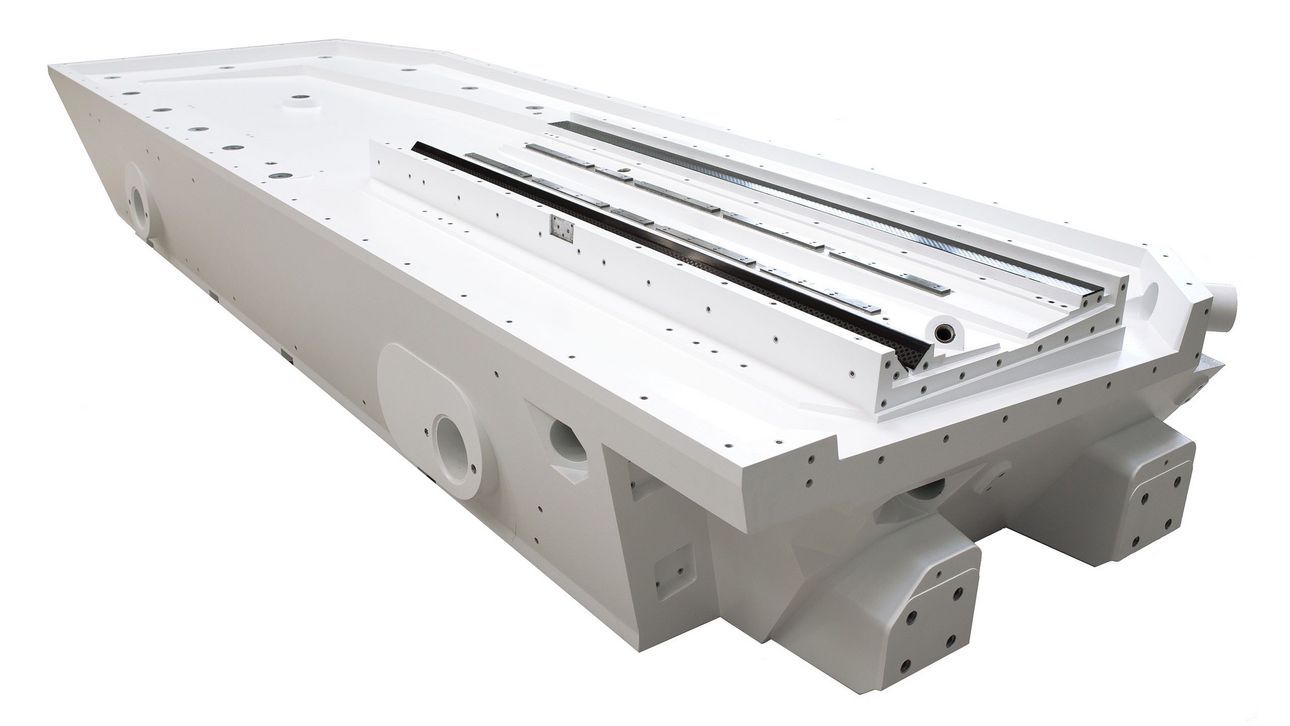

Banc de machine avec guides longitudinaux
Hardware / logciels
Matériel:
Données techniques
kg / cm
lb / pouces
Axes linéaires
Trajet max. de déplacement pour l'axe X 350 mm
Vitesse max. de déplacement pour l'axe X 20'000 mm/min
Trajet maxi. de déplacement pour l'axe Z 400 mm
Vitesse max. de déplacement pour l'axe Z 20'000 mm/min
Entraînement de broche
Puissance maximale de la broche 15 kW
Vitesse de rotation maxi. 120'000 /min
Diamètre de la meule max. 250 mm
Largeur max. de la meule 25 mm
Axes de rotation
Plage de pivotement pour l'axe B 330 °
Plage de pivotement pour l'axe C ∞ °
Données de la pièce
Longueur de la pièce 0 - 300 mm
Diamètre de la pièce 0 - 250 mm
Poids max. de la pièce à usiner 100 kg
Hauteur des pointes
La S131 est une rectifieuse cylindrique intérieure universelle CNC de toute dernière génération. Le diamètre utile au-dessus de la table est de 250 mm ; la longueur de pièce max. est de 300 mm en incluant les moyens de serrage.
La machine compacte démontre sa puissance avec les éléments de flasques et les pièces de petite taille de toutes sortes. Elle est équipée de nombreux raffinements techniques, tels que le système de glissières révolutionnaire StuderGuide®, les entraînements d'axes avec moteurs linéaires haute précision, le système d'entraînement direct de la tourelle à broches porte-meule extrêmement rapide, le système d'orientation automatique de la table porte-pièce, etc.
Images
transversales" >
Banc de machine avec guides longitudinaux
Hardware / logciels
Matériel:
- Système de guidage StuderGuide® avec entraînement linéaire
- Tourelle à broches porte-meule pour max. quatre broches de rectification
- Table porte-pièce à orientation automatique
- Axe C pour la broche porte-pièce permettant la rectification de profils et de filets
- Carénage complet à deux portes coulissantes
- Banc de machine en fonte minérale Granitan® S103
- Commande et programmation extrêmement aisées grâce à StuderWIN
- Temps de réglage réduits par ex. avec STUDER Quick-Set
- Interfaces standardisées pour chargeur et appareils périphériques
Données techniques
kg / cm
lb / pouces
Axes linéaires
Trajet max. de déplacement pour l'axe X 350 mm
Vitesse max. de déplacement pour l'axe X 20'000 mm/min
Trajet maxi. de déplacement pour l'axe Z 400 mm
Vitesse max. de déplacement pour l'axe Z 20'000 mm/min
Entraînement de broche
Puissance maximale de la broche 15 kW
Vitesse de rotation maxi. 120'000 /min
Diamètre de la meule max. 250 mm
Largeur max. de la meule 25 mm
Axes de rotation
Plage de pivotement pour l'axe B 330 °
Plage de pivotement pour l'axe C ∞ °
Données de la pièce
Longueur de la pièce 0 - 300 mm
Diamètre de la pièce 0 - 250 mm
Poids max. de la pièce à usiner 100 kg
Hauteur des pointes
