Description
Hautement productive pour les petits alésages.
S122
Consulter la brochure
Données clés Images Données techniques Téléchargements Machines supplémentaires
Contact
Données clés

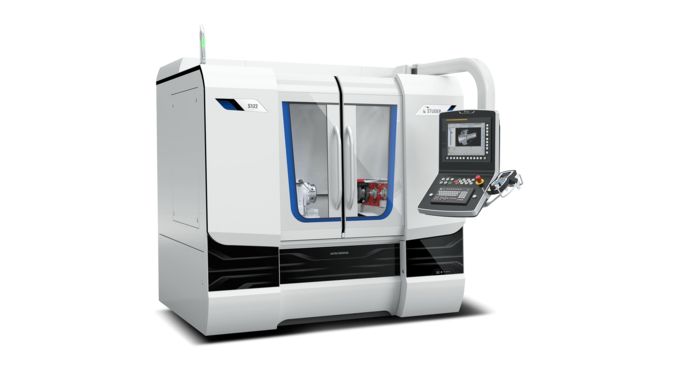

La S122 est une machine de production pour la rectification cylindrique intérieure à CNC pour l'usinage de pièces de petites à moyennes dimensions, en petite et en grande série. Cette machine présente un diamètre utile de 220 mm.

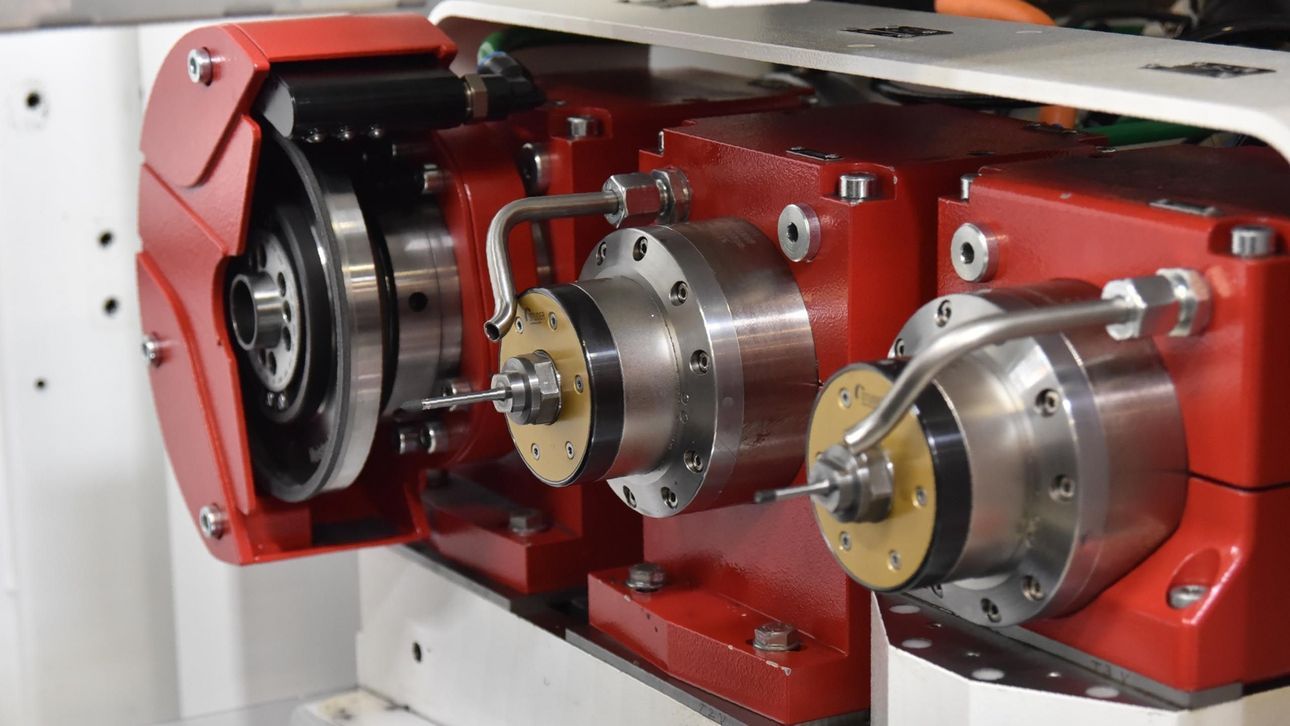

L'usinage de pièces d'une longueur maximale de 120 mm y est possible. La longueur de rectification est maximale de 110 mm. Elle permet d'utiliser jusqu'à trois broches de rectification disposées parallèlement. L'une d'elles peut accepter une meule de rectification extérieure. A la base de la précision légendaire, on trouve le bâti de machine en Granitan® et le système de guidage StuderGuide® pour les axes X et Z.
Images

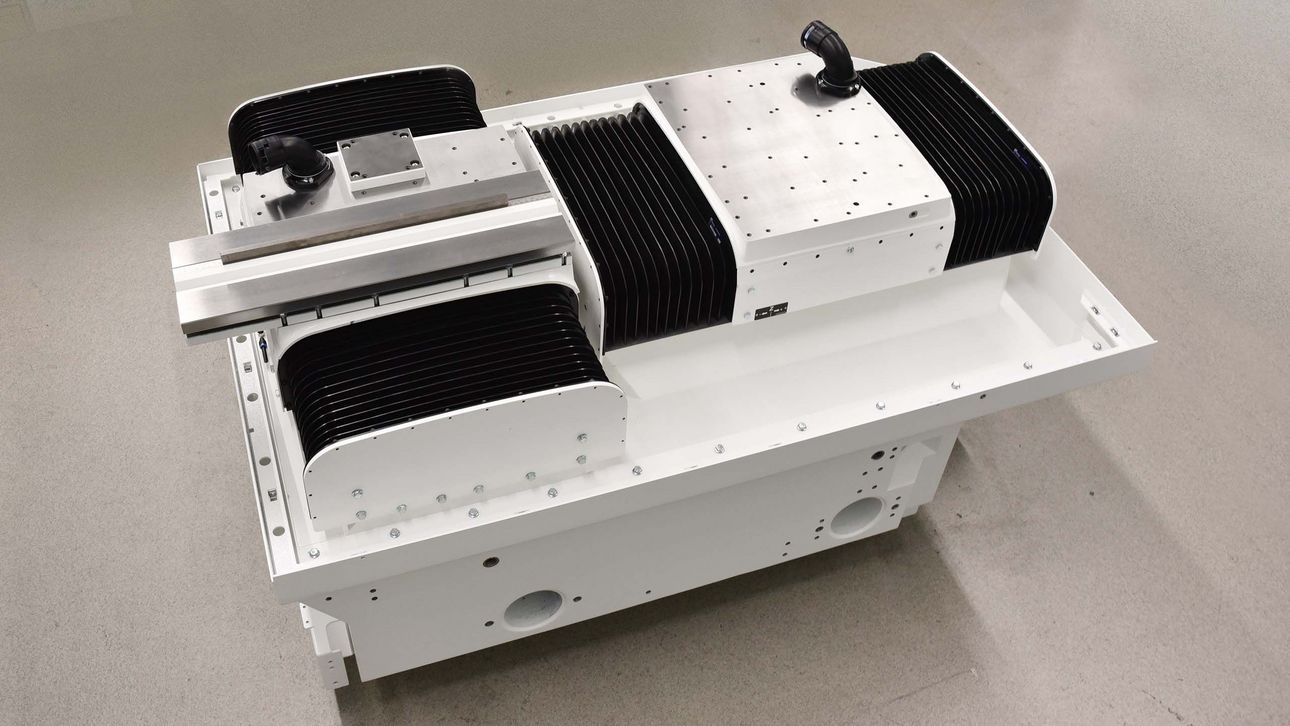

Banc de machine avec coulisses longitudinales et transversales
Données techniques
kg / cm
lb / pouces
Axes linéaires
Trajet max. de déplacement pour l'axe X 350 mm
Vitesse max. de déplacement pour l'axe X 20'000 mm/min
Trajet maxi. de déplacement pour l'axe Z 350 mm
Vitesse max. de déplacement pour l'axe Z 20'000 mm/min
Entraînement de broche
Puissance maximale de la broche 15 kW
Vitesse de rotation maxi. 120'000 /min
Diamètre de la meule max. 150 mm
Largeur max. de la meule 20 mm
Axes de rotation
Plage de pivotement pour l'axe C ∞ °
Données de la pièce
Longueur de la pièce 0 - 120 mm
Diamètre de la pièce 0 - 70 mm
Poids max. de la pièce à usiner 3 kg
Hauteur des pointes 110 mm
