S121 rayon - rectifieuse cylindrique - united grinding - hauteur des pointes 150 mm

L'experte de la rectification intérieure et de la rectification de rayons.
S121 RAYON
Consulter la brochure

1. www.grinding.ch
2. Nos produits
3. S121 Rayon

• Données clés
• Images
• Hardware /  logciels
• Données techniques
• Téléchargements
• Vidéos
• Machines supplémentaires

Données clés Images Hardware /  logciels Données techniques Téléchargements Vidéos Machines supplémentaires
Contact
Données clés

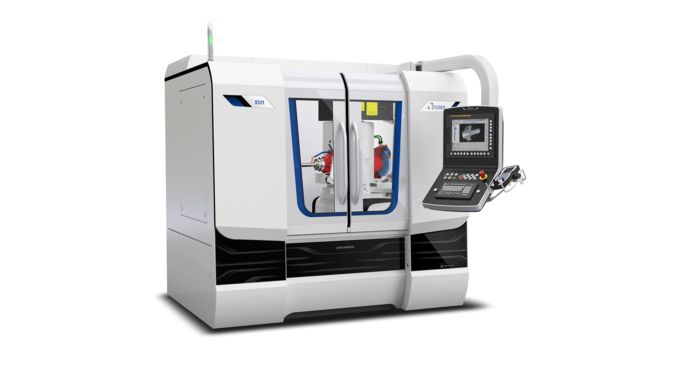

La S121 est une rectifieuse cylindrique universelle de rayons. Elle est la machine idéale pour la rectification intérieure, plane et extérieure de pièces de mandrins. Son diamètre utile au-dessus de la table est de 300 mm pour un poids maximal de la pièce à usiner de 100 kg.
Cette rectifieuse cylindrique intérieure de rayons convient tout particulièrement à la rectification de pièces complexes en matériaux très durs, tels que le carbure, la céramique ou le saphir, ainsi qu'aux tâches de rectification courantes. Elle est équipée de nombreux raffinements techniques, notamment le système de glissières révolutionnaire StuderGuide®, les entraînements d'axes avec moteurs linéaires haute précision, un axe B automatique avec entraînement direct, etc.
Images
et transversales" >

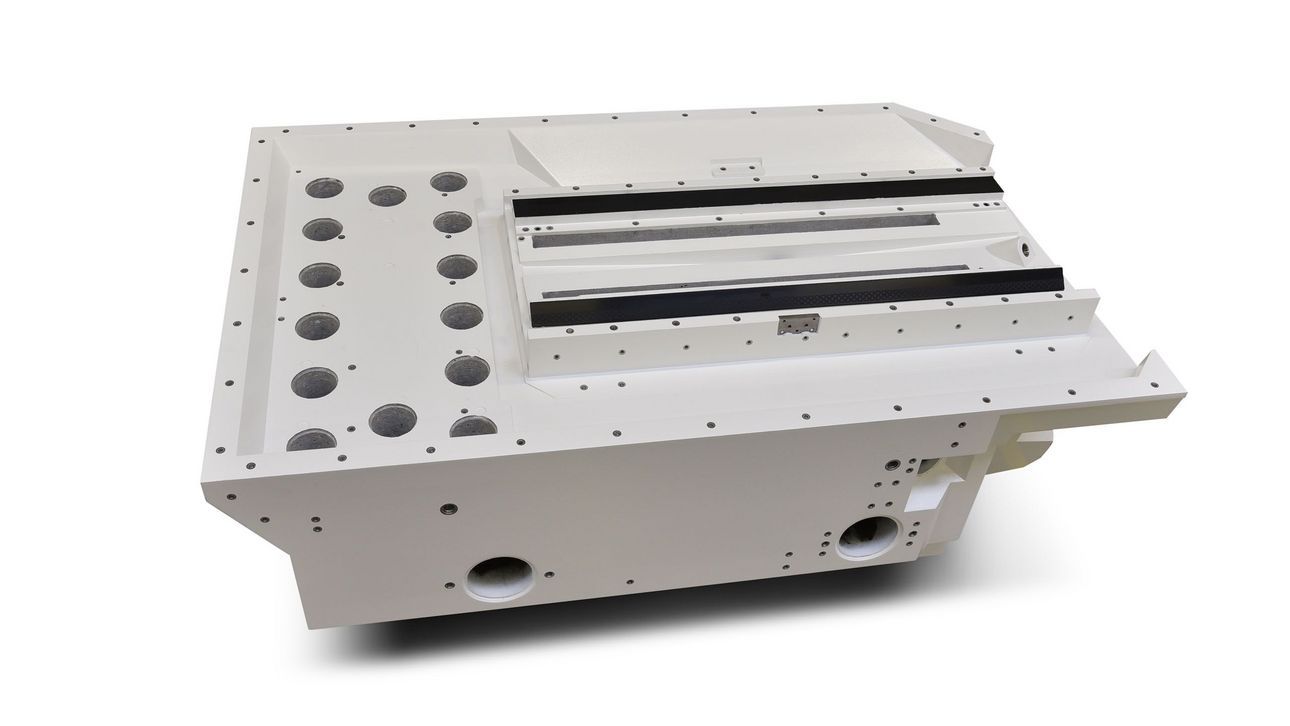

Banc de machine avec guides longitudinaux
Hardware /  logciels
Matériel :

• Banc de machine en fonte minérale Granitan® S103
• Système de guidage StuderGuide® avec entraînement linéaire
• Axe B entièrement automatique avec entraînement direct avec une plage de pivotement de -20° à +91°

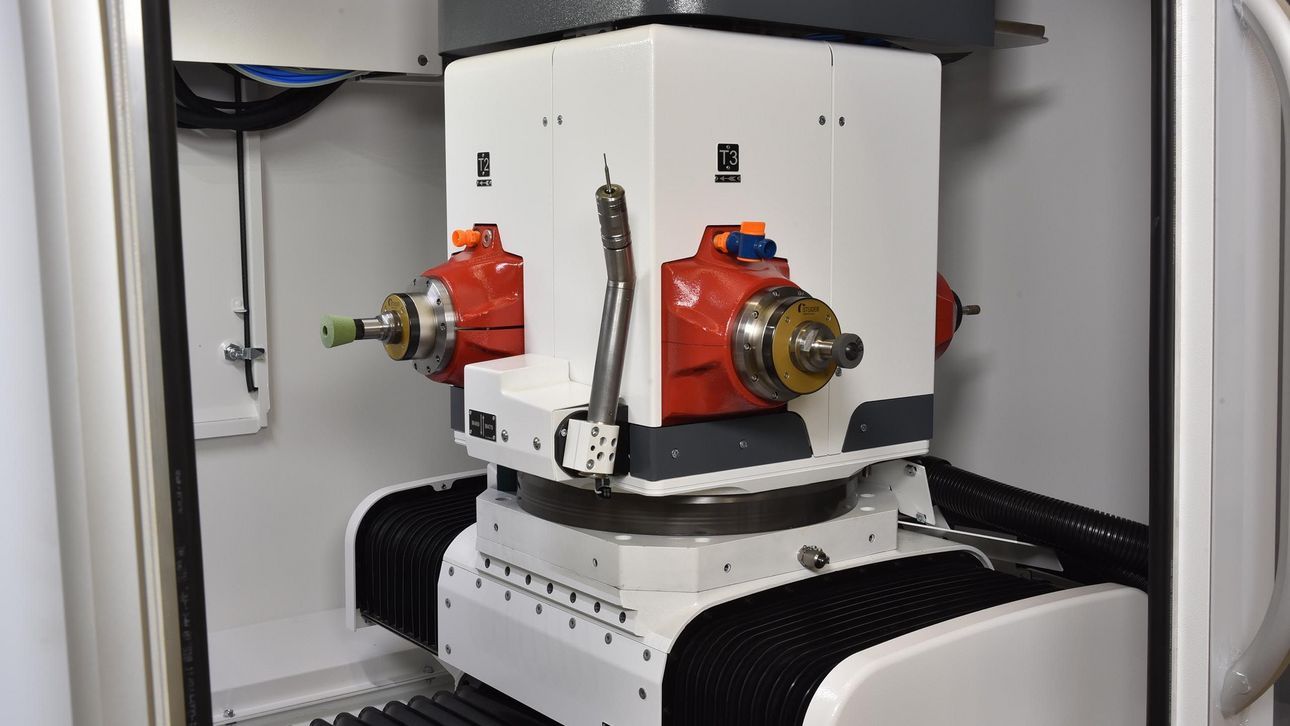

• Tourelle avec deux broches de rectification ou une broche fixe, ou deux broches parallèles

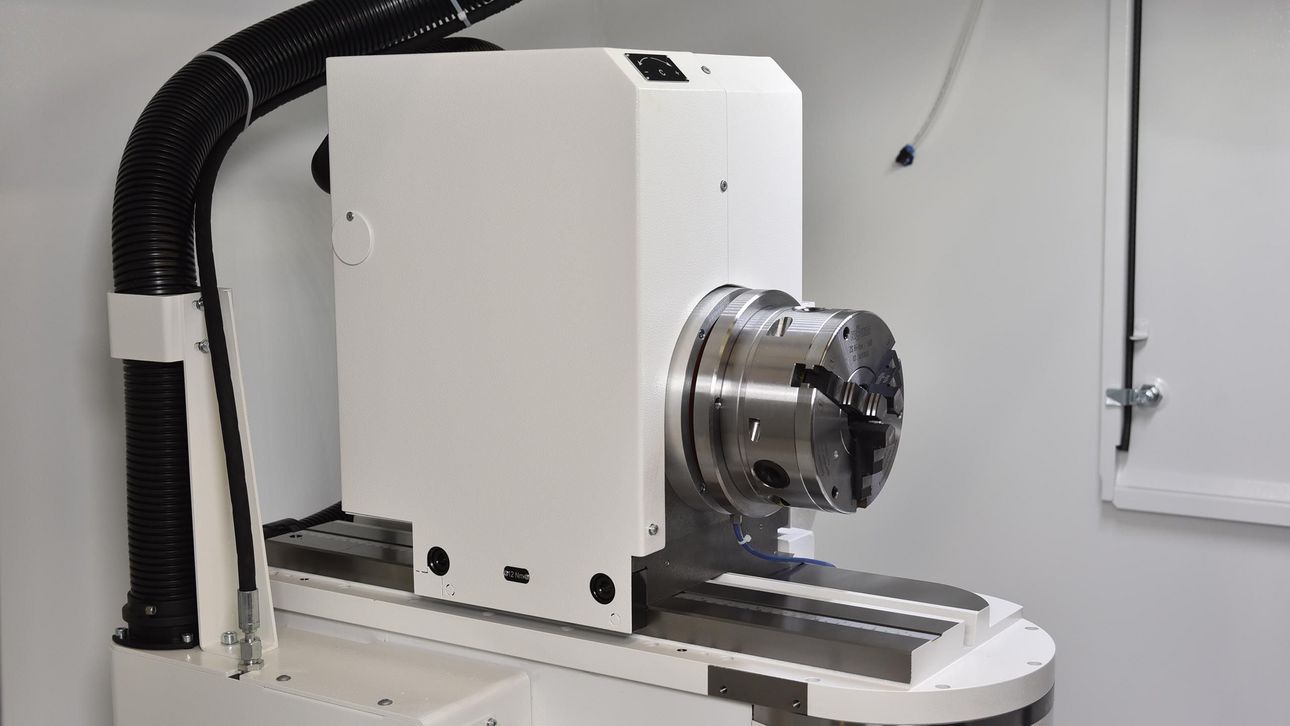

• Axe C pour la poupée porte-pièce permettant la rectification de formes et de filets
• Carénage complet à deux portes coulissantes

Logiciels :

• Commande et programmation extrêmement aisées grâce à HMI StuderSIM
• Logiciel de programmation et de simulation StuderSIM pour la création et la simulation des programmes de rectification et de dressage sur la commande de la machine ou sur un PC externe
• Interfaces standardisées pour chargeur et appareils périphériques

Données techniques
kg / cm
lb / pouces
Axes linéaires
Trajet max. de déplacement pour l'axe X 350 mm
Vitesse max. de déplacement pour l'axe X 20'000 mm/min
Trajet maxi. de déplacement pour l'axe Z 350 mm
Vitesse max. de déplacement pour l'axe Z 20'000 mm/min
Entraînement de broche
Puissance maximale de la broche 15 kW
Vitesse de rotation maxi. 120'000 /min
Diamètre de la meule max. 250 mm
Largeur max. de la meule 25 mm
Axes de rotation
Plage de pivotement pour l'axe B 180 °
Plage de pivotement pour l'axe C ∞ °
Données de la pièce
Longueur de la pièce 0 - 300 mm
Diamètre de la pièce 0 - 300 mm
Poids max. de la pièce à usiner 100 kg
Hauteur des pointes 150 mm
