S110 - rectifieuse cylindrique - united grinding - hauteur des pointes 102 mm

Obtenir un devis / prix
Prix et détails sur demande
UNITED GRINDING Group
Echanger avec le vendeur
Vendu par UNITED GRINDING GROUP En savoir plus

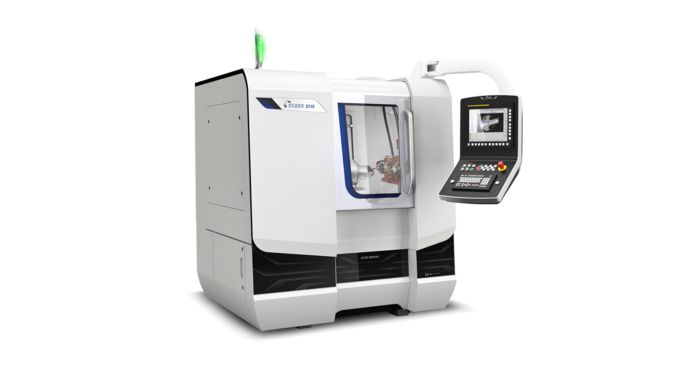

S110 - rectifieuse cylindrique - united grinding - hauteur des pointes 102 mm_0

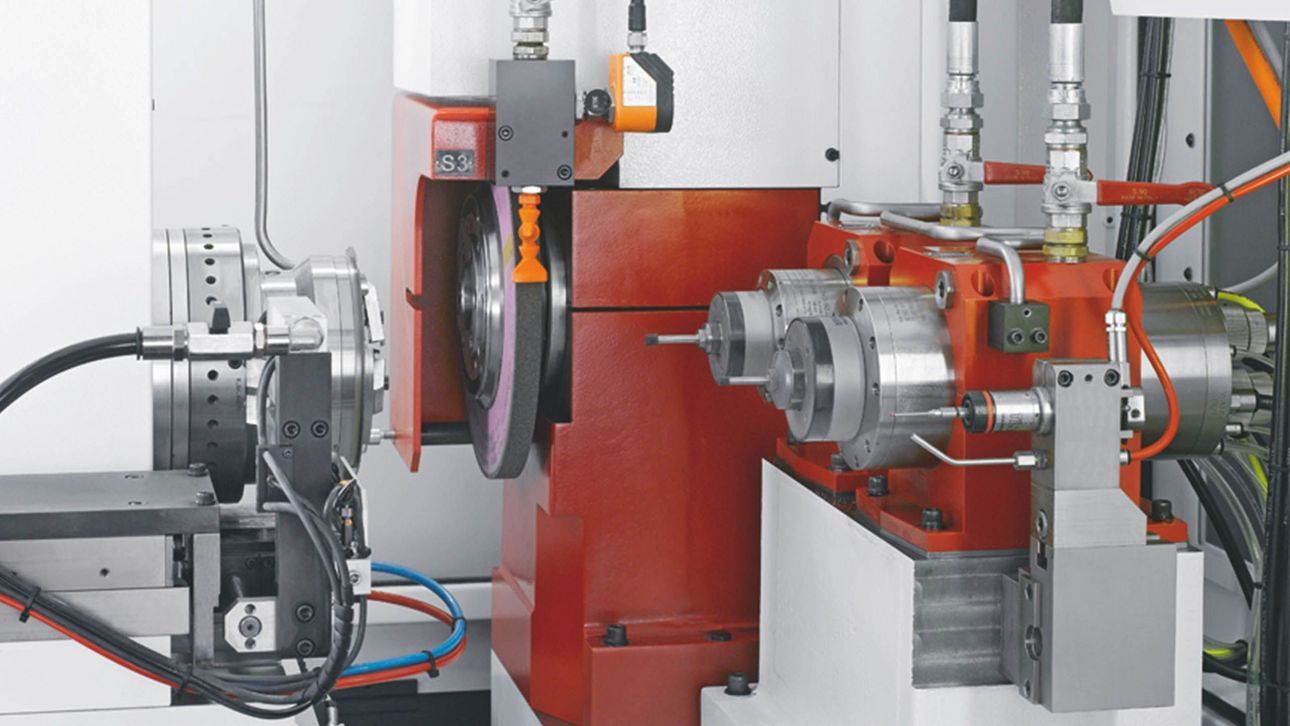

S110 - rectifieuse cylindrique - united grinding - hauteur des pointes 102 mm_1

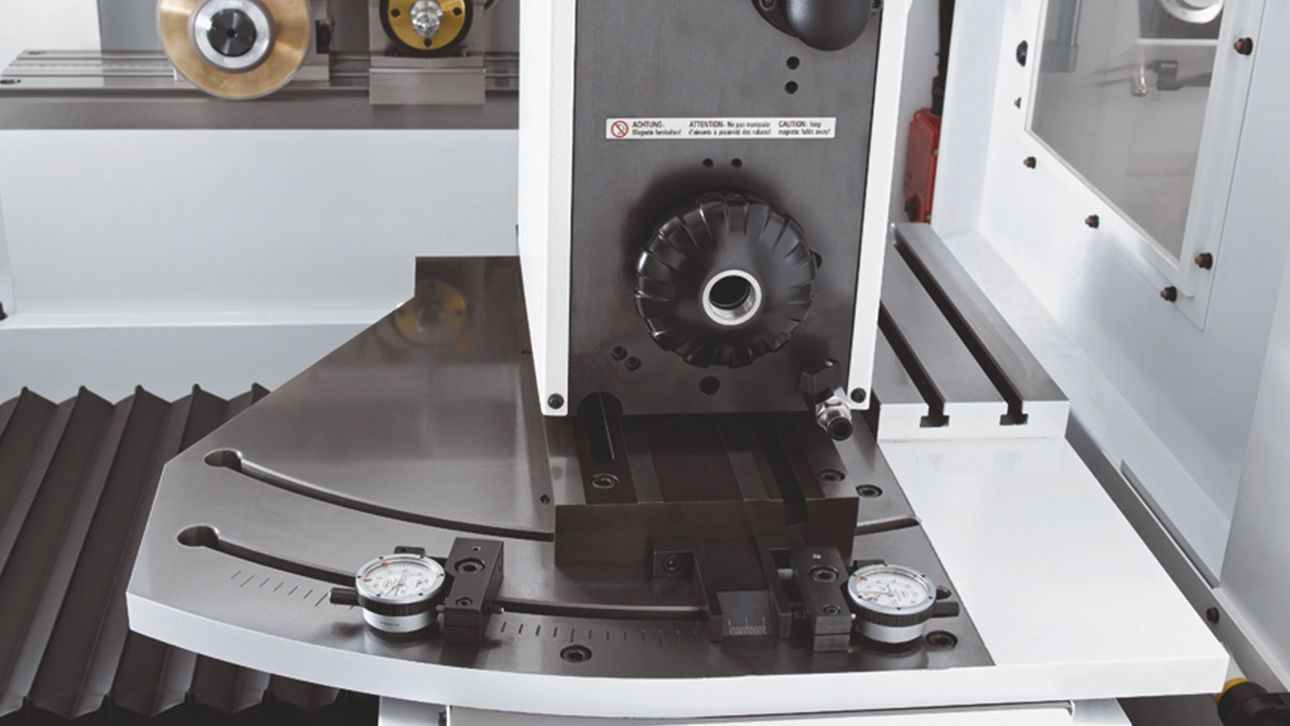

S110 - rectifieuse cylindrique - united grinding - hauteur des pointes 102 mm_2
S110 - rectifieuse cylindrique - united grinding - hauteur des pointes 102 mm_3

Description

S110
Consulter la brochure
  1. www.grinding.ch
  2. Nos produits
  3. S110

  • Données clés
  • Images
  • Hardware /  logciels
  • Données techniques
  • Téléchargements
  • Machines supplémentaires

Données clés Images Hardware /  logciels Données techniques Téléchargements Machines supplémentaires
Contact
Données clés
La S110 est une rectifieuse cylindrique intérieure ultra flexible pour l'usinage de pièces de taille moyenne. Elle dispose d'une distance entre pointes de 102 mm et d'une longueur de rectification maximale de 120 mm.
Jusqu'à trois broches de rectification HF en disposition linéaire pour rectifier l'extérieur et l'intérieur en une seule prise. Le S110 est la machine idéale pour les applications à mandrins de rectification, en production de pièces unitaires ou de petites séries. L'automate de chargement et de déchargement entièrement intégré disponible en option offre une solution particulièrement économique pour la rectification automatisée de haute précision.
Images
Pièces
Hardware /  logciels
Matériel:

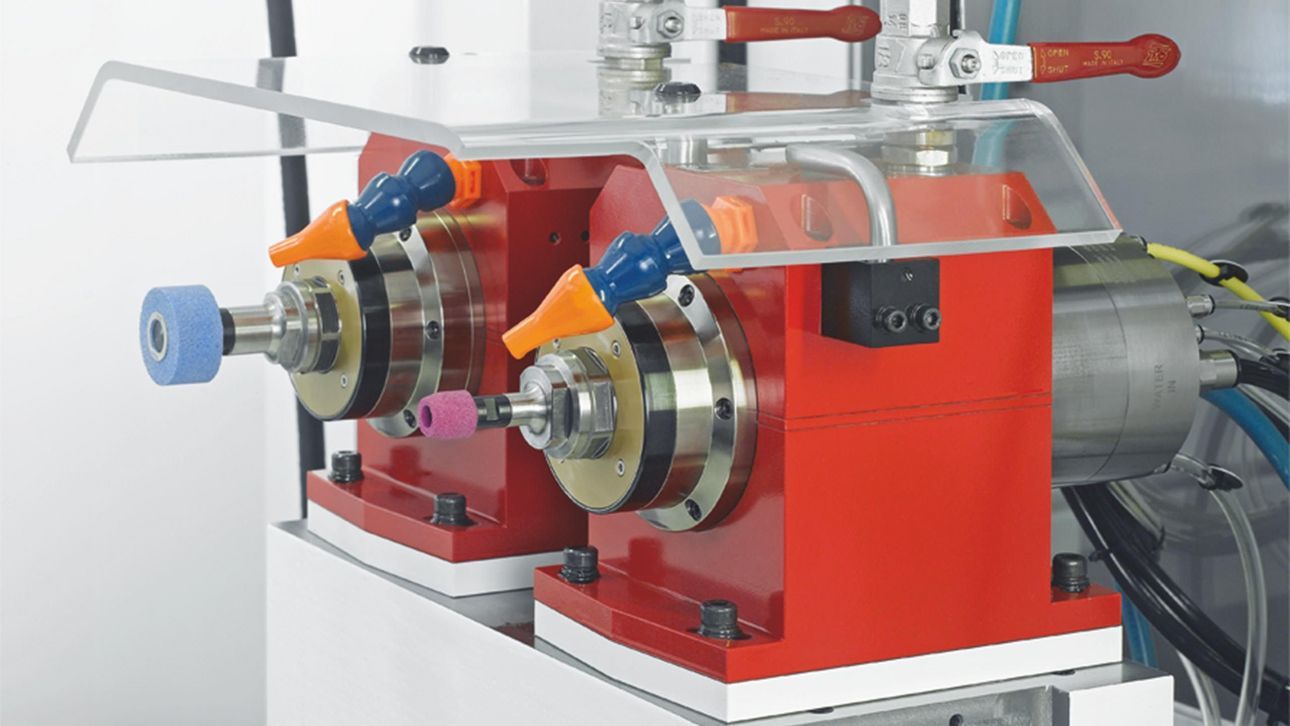

  • Jusqu'à trois broches de rectification en disposition linéaire
  • Broches HF ou à courroie
  • Une broche de rectification peut être équipée avec une meule de rectification extérieure de 300 mm de diamètre
  • Possibilité de rectification extérieure et intérieure en une seule prise
  • Carénage complet avec porte coulissante
  • Systèmes de chargement intégrés ou autonomes
  • Fanuc Oi-TD / Fanuc 31i-A (avec chargeur)
Logiciels :
  • StuderWIN ou logiciel de simulation StuderSIM permettant de créer et de simuler le programme de rectification sur la commande machine ou sur un PC

Données techniques
kg / cm
lb / pouces
Axes linéaires
Trajet max. de déplacement pour l'axe X 370 mm
Vitesse max. de déplacement pour l'axe X 15'000 mm/min
Trajet maxi. de déplacement pour l'axe Z 200 mm
Vitesse max. de déplacement pour l'axe Z 12'000 mm/min
Entraînement de broche
Puissance maximale de la broche 15 kW
Vitesse de rotation maxi. 120'000 /min
Diamètre de la meule max. 300 mm
Largeur max. de la meule 32 mm
Axes de rotation
Plage de pivotement pour l'axe C ∞ °
Données de la pièce
Longueur de la pièce 0 - 230 mm
Diamètre de la pièce 0 - 120 mm
Poids max. de la pièce à usiner 50 kg
Hauteur des pointes 102 mm
