Données clés

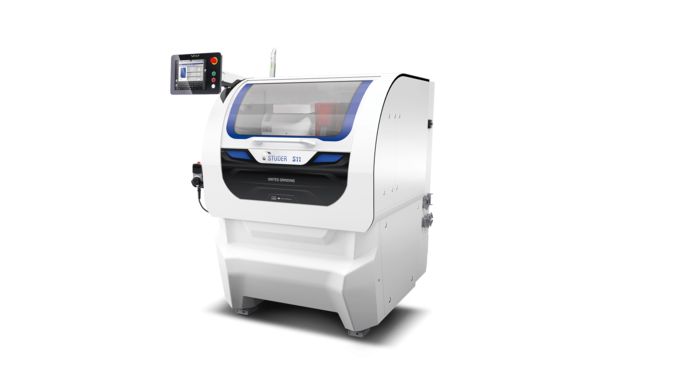

La S11 est une machine de rectification cylindrique de production pour l'usinage de petites pièces. Elle dispose d'une distance entre pointes de 200 mm et d'une hauteur de pointes de 125 mm. Elle est conçue pour l'usinage de pièces d'un poids maximal de 3 kg.
Cette machine de production conçue sur mesure pour le processus demandé. La S11 se caractérise par les entraînements hautement dynamiques des axes, les systèmes de glissières de guidage STUDER de grande qualité, les temps de réaction courts et les déplacements optimisés. L'option de rectification haute vitesse (HSG), avec des vitesses périphériques de jusqu'à 140 m/s, permet d'augmenter encore davantage la productivité. Avec un encombrement inférieur à 1,8 m 2 , cette machine ultra compacte convient à tous les types d'atelier.
Images
Hardware /  logciels
Matériel :

• Disposition des meules 0 ° ou 20 °
• Meule droite Ø 500 × 63 × 203 mm
• Deux variantes à capotage intégral :
  - Avec une porte d›une grande ouverture, idéale pour le chargement manuel ou pour les petits systèmes de chargement
  - Avec trappe d'accès pour le chargement par le haut - une solution particulièrement recommandée pour l'enchaînement de plusieurs machines
• Double protection pour les axes (télescope et soufflet)
• Banc de machine en fonte minérale Granitan® S103
• Écran tactile PCT (Project Capacitive Touch)

Logiciels :

• Programmation ultra simple, via la nouvelle interface opérateur StuderWINfocus sur la Fanuc 0i-TF
• Visualisation de processus simple et claire
• Logiciel optimisé pour écran tactile
• Logiciel de contrôle de mesure intégré à la commande de la machine
• Logiciel de programmation StuderWIN pour la création de programmes de rectification et
  de dressage sur PC
• Logiciel de programmation StuderGRIND pour la création de programmes de rectification et de dressage sur PC externe

Données techniques
kg / cm
lb / pouces
Axes linéaires
Trajet max. de déplacement pour l'axe X 210 mm
Vitesse max. de déplacement pour l'axe X 15'000 mm/min
Trajet maxi. de déplacement pour l'axe Z 210 mm
Vitesse max. de déplacement pour l'axe Z 15'000 mm/min
Entraînement de broche
Puissance maximale de la broche 5 kW
Vitesse de rotation maxi. 3'200 /min
Diamètre de la meule max. 508 mm
Largeur max. de la meule 63 mm
Axes de rotation
Plage de pivotement pour l'axe C ∞ °
Données de la pièce
Longueur de la pièce 0 - 130 mm
Diamètre de la pièce 0 - 249 mm
Poids max. de la pièce à usiner 3 kg
Distance entre pointes 200 mm
Hauteur des pointes 125 mm
