Rtx series - capteur de position angulaire - pm instrumentation - etendue de mesure : de 45° à 200 tours

Capteur potentiométrique de position angulaire - sortie analogique - 1/8 à 200 tours - étanche

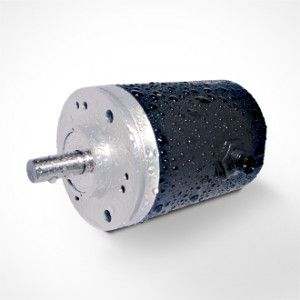

Angular position sensor RTX
Output-RTX-PA
Dimensions angle sensor RTX
RTX sensor accessories
Angular position sensor RTX
Type : Capteur de position angulaire
Etendue de mesure : de 45° à 200 tours
Linéarité : ±0.30% pleine Echelle
Répétabilité : 0.02% pleine échelle
Boîtier : aluminium ou inox IP 65
Durée de vie : > 50.000.000 de tours
Sortie : ratiométrique, 4-20 mA ou 0-10VDC
température d'utilisation : -40 à 95°C
Connectique: connecteur ou câble
Télécharger la fiche produit
Ajouter à ma sélection ?
Description
Spécifications
Documents
Dimensions
Options
Accessoires
Présentation
Les capteurs de position angulaire de la série RTX à sortie analogique sont principalement destinés aux applications industrielles aux conditions (température, humidité, vibrations) sévères. Ces capteurs se caractérisent par les grandes étendues de mesure (20 plages comprises entre 45° et 200 tours), leur stabilité (répétabilité 0,02%) et leur robustesse. Le boîtier thermoplastique des capteurs RTX est résistant aux produits chimiques. L' étanchéité IP-65 obtenue par l'utilisation de joints toriques et d'un joint d'arbre, offre une protection au lavage, à la pluie, aux projections d'huile et autres liquides. La durée de vie est supérieure à 50.000.000 de tours.
3 versions du modèles RTX sont disponibles:
RTX-PA avec sortie Pont diviseur de tension ou ratiométrique
RTX-P420 - avec sortie 4-20 mA
RTX-P510 avec sortie tension 0-5VDC, 0-10VDC, +/- 5VDC ou +/- 10VDC
Sur les versions amplifiées, le zéro et le gain peuvent être ajustés. Voir documentation.
Montage et principe mesure
La tension d'alimentation est comprise entre 5 et 30 VDC selon les modèles (voir Datasheet) Connectique via connecteur en plastique étanche sur le corps du capteur, ou via un câble. La connectique peut être placée dans l'axe du capteur, ou en radial. Le diamètre de l'interface est compris entre 6 et 10 mm. Des accouplements sont disponibles en option pour la liaison avec l'arbre de l'application.
Applications
Le capteur RTX est recommandé pour :
Mesure d'angle de braquage
Mesure position de vanne
