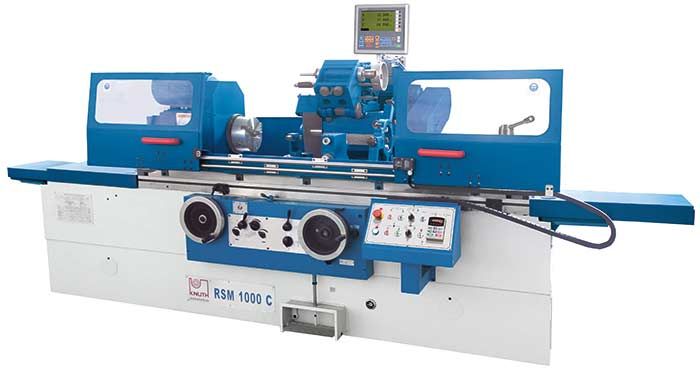

Rsm c - rectifieuse cylindrique - knuth - hauteur de pointe 135 mm à 180 mm

KNUTH
Série RSM C
Les modèles de la série RSM C sont des rectifieuses cylindrique, conçues pour les pièces longues et plus lourdes. La gamme convient aussi bien pour l'usinage de pièces unitaires que pour la production en petites séries et elle offre une flexibilité supplémentaire avec le dispositif de rectification intérieure. La conception classique avec son grand banc de machine, ses guides rectifiés et des entraînements puissants pour la broche de travail, la broche de rectification et l'unité hydraulique fait de ces machines une solution rentable pour la rectification de précision de pièces de plus grandes dimensions.
Modèles
RSM 750 C RSM 1000 C RSM 1500 C RSM 2000 C
Hauteur de pointe
135 mm
180 mm
180 mm
180 mm
Diamètre de rectification
8 mm - 200 mm
8 mm - 320 mm
8 mm - 320 mm
15 mm - 320 mm
Longueur de rectification
750 mm
1000 mm
1500 mm
2000 mm
Diamètre de rectif. int. sans lunette
25 mm - 100 mm
30 mm - 100 mm
30 mm - 100 mm
30 mm - 100 mm
Cône de broche de travail
4 cm
4 cm
4 cm
4 cm
Régime de rotation de la broche de rectification interne
10000 1/min
10000 1/min
10000 1/min
10000 1/min
Cône fourreau
4 cm
4 cm
4 cm
4 cm
Dimensions de meules
400 mm x 50 mm x 203 mm
400 mm x 50 mm x 203 mm
400 mm x 50 mm x 203 mm
500 mm x 50 mm x 203 mm
Dimensions (longueur x largeur x hauteur)
3 m x 1.8 m x 1.65 m
3.61 m x 1.81 m x 1.52 m
4.61 m x 1.81 m x 1.52 m
5.61 m x 1.81 m x 1.52 m
Poids
3500 kg
3700 kg
4300 kg
6600 kg
