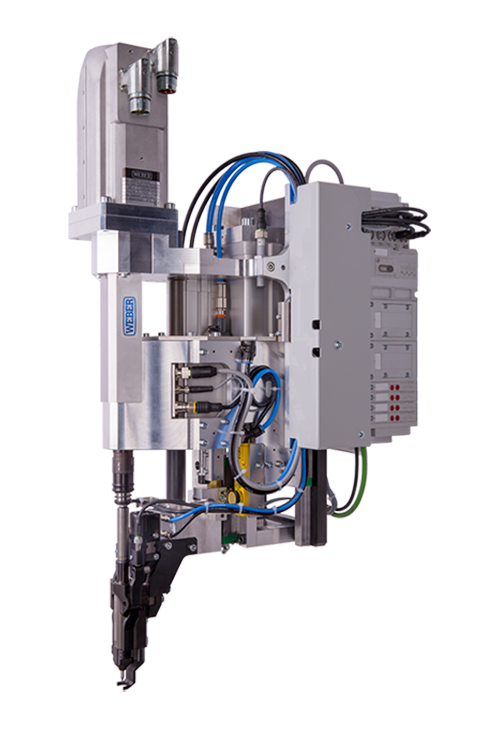

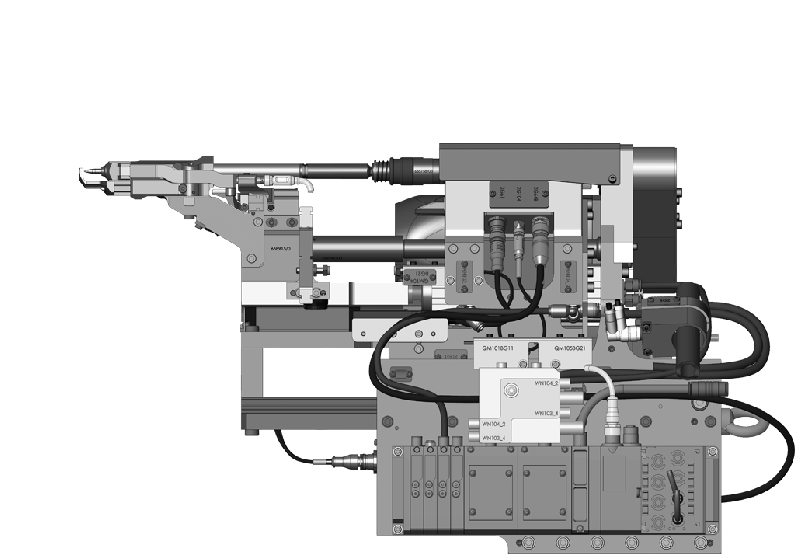

RSF - Système de vissage supporté par robot
Assemblage par vissage direct
Les conceptions modernes à structure hybride sont un vrai défi pour les assemblages en carrosserie dû à l'utilisation des matériaux composites et à l'accessibilité souvent limitée à un seul côté. Grâce au fluo-vissage direct, il est dorénavant possible de réaliser des assemblages plus résistants avec une excellente dynamique.
Caractéristiques
Système robotique
Vissage avec accessibilité d'un seul côté
Assemblage direct sans pré-perçage
Formation filtage métrique
Combinaison avec d'autres techniques d'assemblages possible
WEBER Assemblages Automatiques fabricant de visseuse industrielle pneumatique distribution bol vibrant et plateau tournant propose les systèmes d'assemblages RSF qui permet un vissage direct par robot avec l'obtention d'assemblages plus résistants avec une excellente dynamique grâce au fluo-vissage direct.
RSF25
Broche en version compacte [mm] (LxBxH) 600 x 250 x 380
Broche droite [mm] (LxBxH) 745 x 230 x 380
Couple de serrage [Nm] jusqu'à 15
entrainement EC [tr/min] jusqu'à 8,000
Force axiale max. (à 6 bar) [N] jusqu'à 3,600
Force de maintien max. (à 6 bar) [N] jusqu'à 1,400
Temps de cycle [sec] from 1,6
Usable Screws [mm] M4 - M6 | 18 - 25
Haute résistance et flexibilité
Un filetage métrique est formé directement dans les éléments à assembler. Cet assemblage est démontable et donc recyclable.
