RotoSpin C - Positionneurs module rotatif C

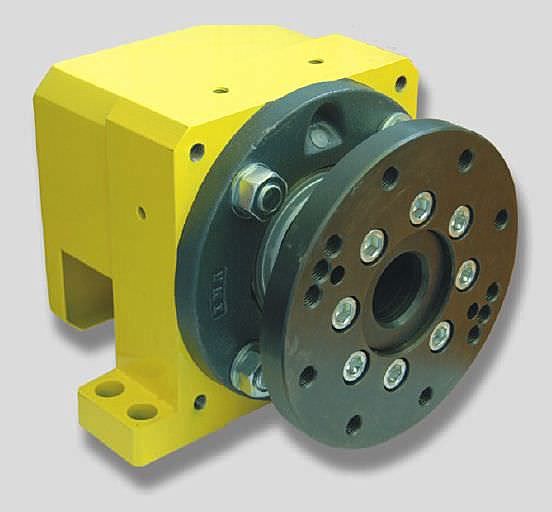

Le module rotatif RotoSpin C est utilisé pour la capture de moments de basculement lors de la soudure de grandes pièces destinées à l'industrie aéronatique et spatiale, pour la transmission du courant de soudure, de l'air comprimé, des signaux électriques, etc. Le module RS-C se compose d'un cadre, d'une bride rotative, d'un arbre creux, d'un palier inclinable et d'une unité de distribution de courant de soudage rotatif. L'arbre creux permet d'acheminer l'air comprimé et les lignes de distribution de signaux électriques.
Versions
Le module RS-C est fourni en standard avec une unité de distribution électrique rotative pour le courant de soudure od 500 A. En accord avec le fabricant, l'unité de distribution rotative peut être modifiée ou le module peut être fourni sans unité de distribution. Le module est fourni en deux versions, avec des pieds ou avec une bride. Le module RS-C pour l'axe de rotation horizontal ou vertical est utilisé comme complément du module RS-A ou RS-B.
Maintenance
Le module rotatif ne nécessite aucune maintenance spéciale. Lors de l'installation du module rotatif, respecter les tolérances dimensionnelles et positionnelles respectives des diamètres de centrage. Le module rotatif est un produit de haute précision. Il nécessite donc une manipulation, une installation et un démontage rigoureux.
Le module rotatif est livré entièrement assemblé, sans vis de fixation, lubrifié à la graisse et dans un emballage de protection.
Chaque module rotatif est identifié avec une plaque d'identification, y compris les données suivantes:

• fabricant
• type de production et taille
• Ratio de réduction
• maquette
• numéro de fabrication
