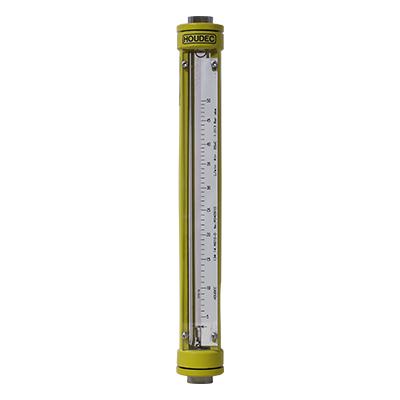

Rotamètre à tube verre et à section variable
![Rotamètre à tube verre et à section variable_0](https://www.hellopro.fr/images/produit-2/8/5/2/rotam-tre-tube-verre-et-section-variable-5715258.jpg)
Description
Rotamètre à tube verre et à section variable
Description du moyen de mesure :
Un flotteur de type fil à plomb est poussé par le fluide et se déplace verticalement dans un tube conique en verre borosilicate.
La section transversale est donc variable et croît progressivement.
Pour un débit donné, le flotteur s'établit à un niveau particulier où son poids s'équilibre avec la poussée du fluide.
La collerette supérieure du flotteur indique la valeur de ce débit sur l'échelle graduée.
Options :
Contacts
Échelle spéciale
Joints en fluorocarbone ou PVC
Débit mini 12-120 l/h (air ; 1 barg ; +20°C) /// 1-10 l/h (eau ; 1 barg ; +20°C)
Débit maxi : 20-200 m3/h (air ; 1 barg ; +20°C) /// 4-20 m3/h (eau ; 1 barg ; +20°C)
Matières : Châssis aluminium, tube borosilicate, flotteurs SS 316L, Aluminium, PVC ou Dural
Pression : 6 bar max. (tube 65) à 16 bar max. (tube 5 à 14)
Température : +200°C max.
Connexion : BSPP-F / NPT-F ou à brides
Entraxe : Selon connexion (de 450 à 560 mm)
Modèle 104 : Construction sur socle
Domaine d'utilisation:
Liquides et gaz
Métallurgie (cémentation, recuit)
Mécanique (réglage de brûleurs, contrôle pneumatique)
Industries alimentaires
Banc hydraulique (métrologie, industrie aéronautique)
Processus de transformation (sucrerie, papeterie, …)
Description du moyen de mesure :
Un flotteur de type fil à plomb est poussé par le fluide et se déplace verticalement dans un tube conique en verre borosilicate.
La section transversale est donc variable et croît progressivement.
Pour un débit donné, le flotteur s'établit à un niveau particulier où son poids s'équilibre avec la poussée du fluide.
La collerette supérieure du flotteur indique la valeur de ce débit sur l'échelle graduée.
Options :
Contacts
Échelle spéciale
Joints en fluorocarbone ou PVC
Débit mini 12-120 l/h (air ; 1 barg ; +20°C) /// 1-10 l/h (eau ; 1 barg ; +20°C)
Débit maxi : 20-200 m3/h (air ; 1 barg ; +20°C) /// 4-20 m3/h (eau ; 1 barg ; +20°C)
Matières : Châssis aluminium, tube borosilicate, flotteurs SS 316L, Aluminium, PVC ou Dural
Pression : 6 bar max. (tube 65) à 16 bar max. (tube 5 à 14)
Température : +200°C max.
Connexion : BSPP-F / NPT-F ou à brides
Entraxe : Selon connexion (de 450 à 560 mm)
Modèle 104 : Construction sur socle
Domaine d'utilisation:
Liquides et gaz
Métallurgie (cémentation, recuit)
Mécanique (réglage de brûleurs, contrôle pneumatique)
Industries alimentaires
Banc hydraulique (métrologie, industrie aéronautique)
Processus de transformation (sucrerie, papeterie, …)
