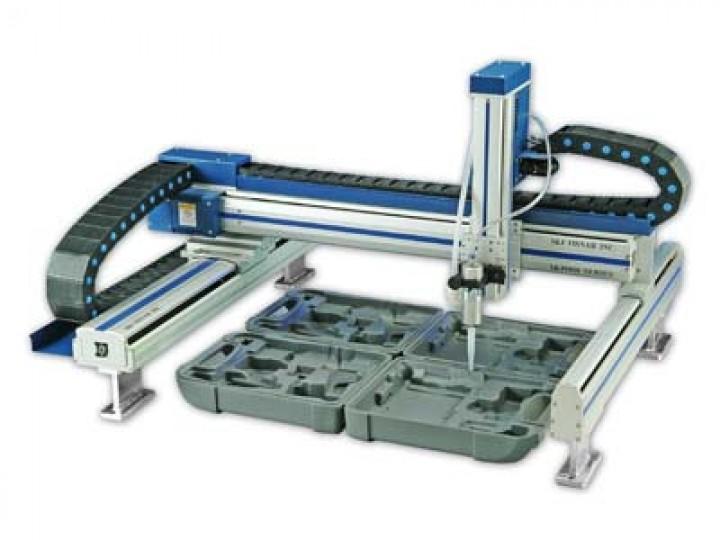

Robot portique cartésien f9800n
![Robot portique cartésien f9800n_0](https://www.hellopro.fr/images/produit-2/3/3/0/robot-portique-cartesien-f9800n-5875033.jpg)
Description
Répétitivité (mm/axe) +/- 0,02 mm
Répétitivité R° +/- 0,05°
Température ambiante 0-40° C
Résolution (mm/axe) 0,01 mm
Résolution R° 0,05 °
Vitesse maximum X/Y/Z (mm/s) (r°/s) 1000 / 1000 / 500 (360°)
Dimensions des axes (LxIxH) mm 1179 x 1022 x 505
Processeur, Servo-CPU 16 bit * 2.40 Mlps
Alimentation 230V/50Hz
Processeur, Main-CPU 32 bit * 1.900 Mflops
Dimension du contrôleur (LxIxH) mm 368 x 302 x 160
Poids des axes 40 kg (43kg)
Poids maxi de l'outil (kg) 7,0 (R 4,0)
Courses X/Y/Z (mm) 800 / 600 / 200 (360°)
Poids du contrôleur 9,5 kg (10 kg)
Sauvegarde ram 2MB avec batterie
Connexion externe RS232C
Vitesses PTP X&Y/Z (mm/s) 1000 / 1000 / 500 (360°)
Mémoire 100 Programmes, 3000 lignes/PGM, 3000 points/PGM
Moteurs AC servo
Interpolations, linéaire / circulaires Tous les axes
Entrées / Sorties (I/o) Système i/O 24/6; Programmable I/O 32/32
Humidité relative 20-90 % sans condensation
Série des robots portiques cartésiens F9000N:
Série de robots est de conception industrielle très robuste et éprouvée pour les applications en grande série et particulièrement celles en ligne avec convoyeur ou en cellule automatique. Les axes sont motorisés avec des servomoteurs
et un entraînement par vis à billes. Tous les axes sont interpolés avec un contrôle de position en boucle fermée. Ils répondent aux applications de dosage en points, cordons et remplissage.
Répétitivité de 0,02 mm
Résolution de 0,01 mm
Programmation par apprentissage direct
Fonction répétition de programme
Mémoire de 100 programmes de 3000 lignes chacun.
Interpolations en 3D
Caractéristiques:
Portique très robuste qui se déplace audessus de la pièce pouvant ainsi être facilement intégré sur une ligne à convoyeur, un plateau tournant ou encore doser sur un coté pendant qu'un autre est déchargé. Plusieurs entrées sorties
facilitent la communication avec des éléments externes.
La robustesse de l'axe Z permet de recevoir de nombreux outils. Les 3 modèles existent en 3 et 4 axes. Avec une vitesse pouvant atteindre 1.000 mm par seconde, ils répondent aux applications industrielles exigeantes et peuvent fonctionner 24 sur 24.
Programmation:
Que se soit avec le boîtier ou le logiciel PC, la programmation des robots F9000N est très accessible. Elaboré dès sa conception pour le dosage il permet la réalisation des applications de dosage les plus complexes et ce avec une grande précision.
Conformité:
Les robots de la série F9000N sont conformes à la norme européenne (CE) avec un capotage vendu en option.
Répétitivité R° +/- 0,05°
Température ambiante 0-40° C
Résolution (mm/axe) 0,01 mm
Résolution R° 0,05 °
Vitesse maximum X/Y/Z (mm/s) (r°/s) 1000 / 1000 / 500 (360°)
Dimensions des axes (LxIxH) mm 1179 x 1022 x 505
Processeur, Servo-CPU 16 bit * 2.40 Mlps
Alimentation 230V/50Hz
Processeur, Main-CPU 32 bit * 1.900 Mflops
Dimension du contrôleur (LxIxH) mm 368 x 302 x 160
Poids des axes 40 kg (43kg)
Poids maxi de l'outil (kg) 7,0 (R 4,0)
Courses X/Y/Z (mm) 800 / 600 / 200 (360°)
Poids du contrôleur 9,5 kg (10 kg)
Sauvegarde ram 2MB avec batterie
Connexion externe RS232C
Vitesses PTP X&Y/Z (mm/s) 1000 / 1000 / 500 (360°)
Mémoire 100 Programmes, 3000 lignes/PGM, 3000 points/PGM
Moteurs AC servo
Interpolations, linéaire / circulaires Tous les axes
Entrées / Sorties (I/o) Système i/O 24/6; Programmable I/O 32/32
Humidité relative 20-90 % sans condensation
Série des robots portiques cartésiens F9000N:
Série de robots est de conception industrielle très robuste et éprouvée pour les applications en grande série et particulièrement celles en ligne avec convoyeur ou en cellule automatique. Les axes sont motorisés avec des servomoteurs
et un entraînement par vis à billes. Tous les axes sont interpolés avec un contrôle de position en boucle fermée. Ils répondent aux applications de dosage en points, cordons et remplissage.
Répétitivité de 0,02 mm
Résolution de 0,01 mm
Programmation par apprentissage direct
Fonction répétition de programme
Mémoire de 100 programmes de 3000 lignes chacun.
Interpolations en 3D
Caractéristiques:
Portique très robuste qui se déplace audessus de la pièce pouvant ainsi être facilement intégré sur une ligne à convoyeur, un plateau tournant ou encore doser sur un coté pendant qu'un autre est déchargé. Plusieurs entrées sorties
facilitent la communication avec des éléments externes.
La robustesse de l'axe Z permet de recevoir de nombreux outils. Les 3 modèles existent en 3 et 4 axes. Avec une vitesse pouvant atteindre 1.000 mm par seconde, ils répondent aux applications industrielles exigeantes et peuvent fonctionner 24 sur 24.
Programmation:
Que se soit avec le boîtier ou le logiciel PC, la programmation des robots F9000N est très accessible. Elaboré dès sa conception pour le dosage il permet la réalisation des applications de dosage les plus complexes et ce avec une grande précision.
Conformité:
Les robots de la série F9000N sont conformes à la norme européenne (CE) avec un capotage vendu en option.
