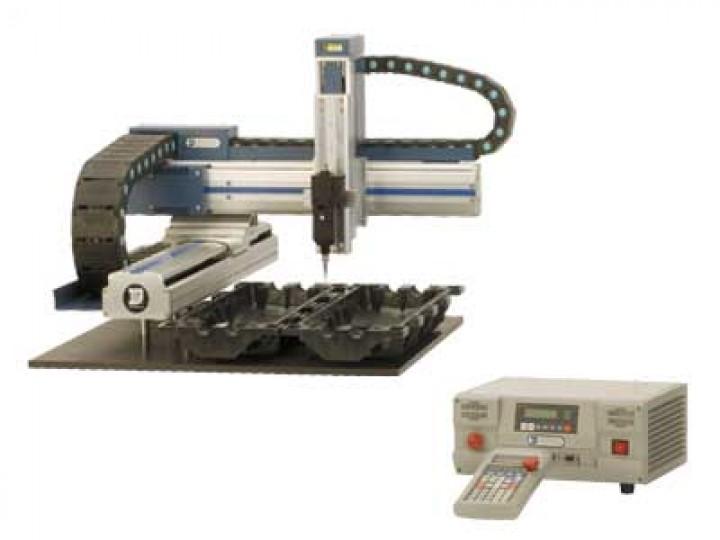

Robot portique cartésien f9300n
![Robot portique cartésien f9300n_0](https://www.hellopro.fr/images/produit-2/1/3/0/robot-portique-cartesien-f9300n-5875031.jpg)
Description
Courses X/Y/Z (mm) 300 / 300 / 100 (±360°)
Poids embarqués, plateau / outil 11,0 kg / 6,0 kg / (3 kg)
Vitesses PTP X&Y/Z (mm/s) 800 / 320 / (720°/sec)
Répétitivité +/- 0,02 mm / Axe
Résolution 0,01 mm / Axe / (R±0,1°)
Mémoire 100 Programmes 4000 lignes / Programme
Support de mémoire Carte flash
Processeur 32-Bit
Affichage Écran - ACL
Moteurs 5-Phases
Modes* PTP (point à point) et CP (interpolation automatique)
Interpolations, linéaire / circulaires 3 axes
Méthode de programmation Carte Flash
Entrées / Sorties (I/o) 8 / 8
Communication externe RS232
Alimentation électrique Sélection automatique: AC 95-132 V, 200 W AC 180-250 V, 200 W
Température de travail 0-40 ° C
Humidité relative 20-90 % sans condensation
Dimensions (L x l x H) 635 x 644 x 850
Poids 46 kg
Série des robots portiques cartésiens F9000N:
Série de robots est de conception industrielle très robuste et éprouvée pour les applications en grande série et particulièrement celles en ligne avec convoyeur ou en cellule automatique. Les axes sont motorisés avec des servomoteurs
et un entraînement par vis à billes. Tous les axes sont interpolés avec un contrôle de position en boucle fermée. Ils répondent aux applications de dosage en points, cordons et remplissage.
Répétitivité de 0,02 mm
Résolution de 0,01 mm
Programmation par apprentissage direct
Fonction répétition de programme
Mémoire de 100 programmes de 3000 lignes chacun.
Interpolations en 3D
Caractèristiques:
Portique très robuste qui se déplace au dessus de la pièce pouvant ainsi être facilement intégré sur une ligne à convoyeur, un plateau tournant ou encore doser sur un coté pendant qu'un autre est déchargé. Plusieurs entrées sorties
facilitent la communication avec des éléments externes.
La robustesse de l'axe Z permet de recevoir de nombreux outils. Les 3 modèles existent en 3 et 4 axes. Avec une vitesse pouvant atteindre 1.000 mm par seconde, ils répondent aux applications industrielles exigeantes et peuvent fonctionner 24 sur 24.
Programmation:
Que se soit avec le boîtier ou le logiciel PC, la programmation des robots F9000N est très accessible. Elaboré dès sa conception pour le dosage il permet la réalisation des applications de dosage les plus complexes et ce avec une grande précision.
Conformité:
Les robots de la série F9000N sont conformes à la norme européenne (CE) avec un capotage vendu en option.
Poids embarqués, plateau / outil 11,0 kg / 6,0 kg / (3 kg)
Vitesses PTP X&Y/Z (mm/s) 800 / 320 / (720°/sec)
Répétitivité +/- 0,02 mm / Axe
Résolution 0,01 mm / Axe / (R±0,1°)
Mémoire 100 Programmes 4000 lignes / Programme
Support de mémoire Carte flash
Processeur 32-Bit
Affichage Écran - ACL
Moteurs 5-Phases
Modes* PTP (point à point) et CP (interpolation automatique)
Interpolations, linéaire / circulaires 3 axes
Méthode de programmation Carte Flash
Entrées / Sorties (I/o) 8 / 8
Communication externe RS232
Alimentation électrique Sélection automatique: AC 95-132 V, 200 W AC 180-250 V, 200 W
Température de travail 0-40 ° C
Humidité relative 20-90 % sans condensation
Dimensions (L x l x H) 635 x 644 x 850
Poids 46 kg
Série des robots portiques cartésiens F9000N:
Série de robots est de conception industrielle très robuste et éprouvée pour les applications en grande série et particulièrement celles en ligne avec convoyeur ou en cellule automatique. Les axes sont motorisés avec des servomoteurs
et un entraînement par vis à billes. Tous les axes sont interpolés avec un contrôle de position en boucle fermée. Ils répondent aux applications de dosage en points, cordons et remplissage.
Répétitivité de 0,02 mm
Résolution de 0,01 mm
Programmation par apprentissage direct
Fonction répétition de programme
Mémoire de 100 programmes de 3000 lignes chacun.
Interpolations en 3D
Caractèristiques:
Portique très robuste qui se déplace au dessus de la pièce pouvant ainsi être facilement intégré sur une ligne à convoyeur, un plateau tournant ou encore doser sur un coté pendant qu'un autre est déchargé. Plusieurs entrées sorties
facilitent la communication avec des éléments externes.
La robustesse de l'axe Z permet de recevoir de nombreux outils. Les 3 modèles existent en 3 et 4 axes. Avec une vitesse pouvant atteindre 1.000 mm par seconde, ils répondent aux applications industrielles exigeantes et peuvent fonctionner 24 sur 24.
Programmation:
Que se soit avec le boîtier ou le logiciel PC, la programmation des robots F9000N est très accessible. Elaboré dès sa conception pour le dosage il permet la réalisation des applications de dosage les plus complexes et ce avec une grande précision.
Conformité:
Les robots de la série F9000N sont conformes à la norme européenne (CE) avec un capotage vendu en option.
