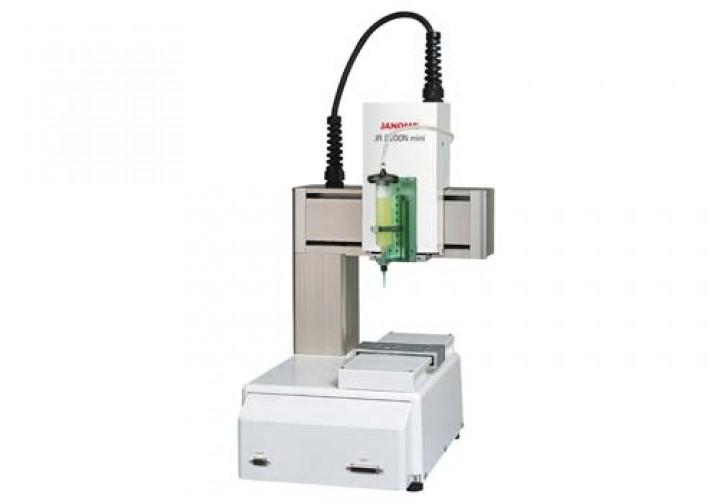

Robot de dosage jr2200n
![Robot de dosage jr2200n_0](https://www.hellopro.fr/images/produit-2/5/2/0/robot-de-dosage-jr2200n-5875025.jpg)
Description
Température ambiante 0-40° C
Vitesse en CP 0,1-500 mm/s en combinant les axes X-/Y-/Z
Automate PLC 100 Programmes, 1000 lignes par programme
Vitesse en PTP 2,5-250 mm/s Z (R 6-600°/s), 5-500 mm/s X et Y
Courses X/Y/Z (mm) 200 / 200 / 50 (R-Axe +/- 360°)
Alimentation 230 V 200 VA, AC 180-250V
Alimentation 110 V 200VA, AC 90-132V
Interpolations Dans les axes XYZ (CP) en 32D linéaires et circulaires
Ligne de commande max. 30.000
Programmation Par le boitier et entrée de coordonnées (MDI)
Connexion externe RS-232C - 3 canaux - 1 pour PC (com1) et 2 en option (com 2 et 3)
Poids embarqués, plateau / outil Outil 3,5 kg, Plateau 7 kg
Répétitivité Axe XY 0,050 mm, Axe Z 0,025 mm (R +/-0,9°)
Résolution +/- 0,01 mm par axe (R +/- 0,18)
Mémoire 255 Programmes
Moteurs 5 phases amplifiées
Modes* PTP (point à point) et CP (interpolation automatique)
Entrées / Sorties (I/o) 16 entrées et 16 sorties avec en option 8 entrées et 8 sorties supplémentaires dont 4 relais
Communication externe RS-232C - 3 canaux - 1 pour PC (com1) et 2 en option (com 2 et 3)
Humidité relative 20-95 % sans condensation
Dimensions (L x l x H) 320 x 387,5 x 536 mm
Poids 18 kg (R 20 kg)
Le modèle JR2200 est le premier d?une série de robot de dosage industriel. Avec un encombrement eu sol de seulement de 320 x 387.7 mm il est extrêmement facile a intégrer. La programmation est simple soit par le boîtier fourni soit sous Windows® XP / Windows® 7
Cette série de robot dispose des interpolations automatiques dans les 3 axes et même les 4 pour le JR 2204 qui permet la rotation de la buse ou de la valve. Le logiciel offre une interface à la fois claire et intuitive pour réaliser un programme en quelques minutes.
Interface:
Equipé de 16 entrées et de16 sorties il s?intègre facilement et peut communiquer avec de nombreux éléments externes comme un détecteur de pièce
Programmation:
La programmation se fait par le boîtier équipé d?un large écran de 16 lignes et très lumineux. Il est également possible de rentrer les coordonnées de points de passage du programme ou encore de programmer sur PC sous Windows avec le logiciel en option.
Caractéristiques:
Courses de travail 200 x 200 mm
Point, cordon, arc et cercle
Collage, vernissage, remplissage, ?
Précision parfaite avec une répétitivité de 0,01 mm
Aucune connaissance informatique nécessaire pour programmer
Mémoire de 255 programmes et 30 000 lignes de commande.
Rapide précis et très fiable.
Prévu pour fonctionner 24 sur 24
Modèles:
JR2200N Robot de dosage 3axes 230V/50Hz CE
JR2204N Robot de dosage 4axes 230V/50Hz CE
990200-2200 Capotage avec porte
990200-2200ESD Capotage (ESD) avec porte
990201-2200 Capotage avec barrières
990201-2200ESD Capotage (ESD) avec barrières
Options:
DSP501N Doseur 85 ... 264V AC 50/60 Hz
I&J2200N-WIN Logiciel sous Windows®
Vitesse en CP 0,1-500 mm/s en combinant les axes X-/Y-/Z
Automate PLC 100 Programmes, 1000 lignes par programme
Vitesse en PTP 2,5-250 mm/s Z (R 6-600°/s), 5-500 mm/s X et Y
Courses X/Y/Z (mm) 200 / 200 / 50 (R-Axe +/- 360°)
Alimentation 230 V 200 VA, AC 180-250V
Alimentation 110 V 200VA, AC 90-132V
Interpolations Dans les axes XYZ (CP) en 32D linéaires et circulaires
Ligne de commande max. 30.000
Programmation Par le boitier et entrée de coordonnées (MDI)
Connexion externe RS-232C - 3 canaux - 1 pour PC (com1) et 2 en option (com 2 et 3)
Poids embarqués, plateau / outil Outil 3,5 kg, Plateau 7 kg
Répétitivité Axe XY 0,050 mm, Axe Z 0,025 mm (R +/-0,9°)
Résolution +/- 0,01 mm par axe (R +/- 0,18)
Mémoire 255 Programmes
Moteurs 5 phases amplifiées
Modes* PTP (point à point) et CP (interpolation automatique)
Entrées / Sorties (I/o) 16 entrées et 16 sorties avec en option 8 entrées et 8 sorties supplémentaires dont 4 relais
Communication externe RS-232C - 3 canaux - 1 pour PC (com1) et 2 en option (com 2 et 3)
Humidité relative 20-95 % sans condensation
Dimensions (L x l x H) 320 x 387,5 x 536 mm
Poids 18 kg (R 20 kg)
Le modèle JR2200 est le premier d?une série de robot de dosage industriel. Avec un encombrement eu sol de seulement de 320 x 387.7 mm il est extrêmement facile a intégrer. La programmation est simple soit par le boîtier fourni soit sous Windows® XP / Windows® 7
Cette série de robot dispose des interpolations automatiques dans les 3 axes et même les 4 pour le JR 2204 qui permet la rotation de la buse ou de la valve. Le logiciel offre une interface à la fois claire et intuitive pour réaliser un programme en quelques minutes.
Interface:
Equipé de 16 entrées et de16 sorties il s?intègre facilement et peut communiquer avec de nombreux éléments externes comme un détecteur de pièce
Programmation:
La programmation se fait par le boîtier équipé d?un large écran de 16 lignes et très lumineux. Il est également possible de rentrer les coordonnées de points de passage du programme ou encore de programmer sur PC sous Windows avec le logiciel en option.
Caractéristiques:
Courses de travail 200 x 200 mm
Point, cordon, arc et cercle
Collage, vernissage, remplissage, ?
Précision parfaite avec une répétitivité de 0,01 mm
Aucune connaissance informatique nécessaire pour programmer
Mémoire de 255 programmes et 30 000 lignes de commande.
Rapide précis et très fiable.
Prévu pour fonctionner 24 sur 24
Modèles:
JR2200N Robot de dosage 3axes 230V/50Hz CE
JR2204N Robot de dosage 4axes 230V/50Hz CE
990200-2200 Capotage avec porte
990200-2200ESD Capotage (ESD) avec porte
990201-2200 Capotage avec barrières
990201-2200ESD Capotage (ESD) avec barrières
Options:
DSP501N Doseur 85 ... 264V AC 50/60 Hz
I&J2200N-WIN Logiciel sous Windows®
