Robomatic 500 machines pour palettes - codix - semi-automatique

PRÉSENTATION
Cette machine est entièrement pneumatique.
Montée de la lame escamotable, robot avance bois avec la pince de serrage du chevron et également presseur de la coupe.
Sciage en travers, coup par coup, mais en automatique, de tous débits de chevrons ou madriers pour la fabrication de « DES » de palettes ou bois de calage .Le sciage est effectué au moyen d'une scie circulaire escamotable sous le plan de travail à la position de repos. L'avancement du produit est effectué par un robot avance bois.

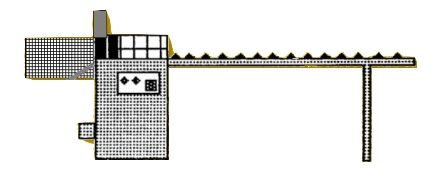

SCHÉMA D'ENSEMBLE DU ROBOT AVANCE BOIS

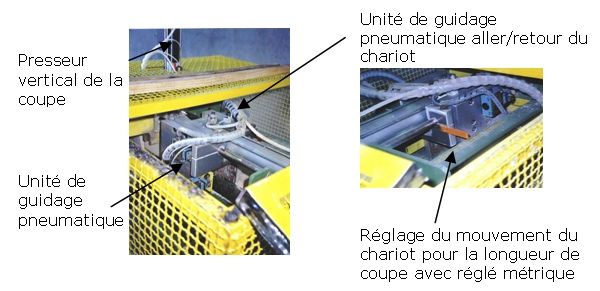

Cet ensemble se présente sous une forme de « caisson » compact en mécano-soudure ou sont ajustées et vissées deux unités de guidage pneumatique ; dont une unité de guidage pneumatique, formant le mouvement aller / retour du chariot, simulant ainsi le mouvement du bras d'un opérateur et supportant une deuxième unité de guidage pneumatique, celle-ci formant une pince de serrage pneumatique qui par son mouvement de préhension latéral maintient le chevron lors de son déplacement. DÉCLENCHEMENT DU CYCLE DE TRAVAIL
L'ordre de la première coupe ( ou affranchissement) est donné volontairement par l'opérateur, qui fait rentrer le chevron dans la pince de serrage où une photo-cellule déclenche la fermeture de la pince de serrage, exécute la première coupe et déclenche le cycle entièrement automatique jusqu'à la fin du chevron à scier
TRÈS GRANDE SÉCURITÉ :
L'opérateur ne se contente que d'engager le bois dans la pince, LE ROBOT FAIT LE RESTE .
Tronçonneuse comprenant
- Bâti en profilés acier
- Course de chargement : 180 mm réglable manuellement sur une butée ( réglable sur un réglé métrique gradué)
- Presseur vertical pneumatique pour blocage de la pièce durant la phase de coupe
- Carter de protection de lame
- Moteur d'entraînement de lame
- Carter de protection avec dispositif de sécurité
- Une sortie d'aspiration
Tableau électrique
- Il comprend la partie de puissance ( interrupteur général, éventuel transformateur, protection magnétothermique, etc…. borniers), la partie de contrôle (PLC) et les commandes locales. Capacité
Cadence 900 dés par heure
Puissance nominale 5.5 Kw
Tension triphasée 380V 50Hz
Pression d'air comprimé 7 bars
Section de coupe maxi 180 x 120H mm
Section de coupe mini 60 x 60 mm
Type de lame 500 x alésage 35 x 40 dents
Dimension hors tous
Longueur 3500mm x Largeur de 1200m
