Ressorts de torsion

Ressorts de torsion

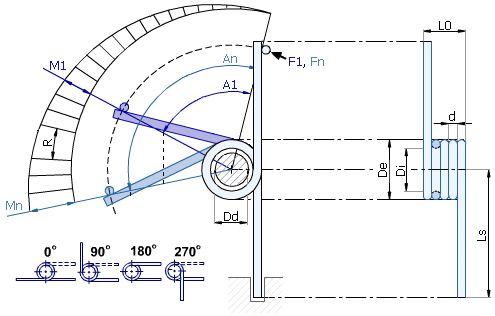

Paramètres physiques
d (Diamètre du fil) : ce paramètre donne l'épaisseur du fil utilisé pour produire le ressort.
Dd (Arbre) : ce paramètre correspond au diamètre maximal de l'arbre pouvant être introduit dans le ressort. La tolérance concernant ce paramètre est de +/- 2 % (indication).
Di (Diamètre intérieur) : le diamètre intérieur d'un ressort peut être calculé en soustrayant deux fois le diamètre du fil au diamètre extérieur du ressort. Le diamètre intérieur du ressort diminue jusqu'à la dimension de l'arbre lors de son utilisation. La tolérance concernant ce paramètre est de +/- 2 % (indication).
De (Diamètre extérieur) : le diamètre extérieur d'un ressort peut être calculé en ajoutant deux fois le diamètre du fil au diamètre intérieur du ressort. Le diamètre extérieur du ressort de torsion diminue au cours de son utilisation. La tolérance concernant ce paramètre est de +/- 2 % avec une tolérance de +/- 0,1 mm.
L0 (Longueur de corps) : ATTENTION : la longueur de corps diminue pendant l'utilisation du ressort. La tolérance concernant ce paramètre est de +/- 2 % (indication).
Ls (Longueur des branches) : cette longueur est mesurée du centre du corps jusqu'au bout de la branche. La tolérance concernant ce paramètre est de +/- 2 % (indication).
An (Angle maximal) : angle de rotation maximal (en degrés) du ressort. La tolérance concernant ce paramètre est de +/- 15 degrés (indication).
Fn (Charge maximale) : charge maximale pouvant être appliquée à l'extrémité d'une branche. La tolérance concernant ce paramètre est de +/- 15 % (indication).
Mn (Moment maximal) : moment maximal acceptable (Newton * mm). La tolérance concernant ce paramètre est de +/- 15 % (indication).
R (Raideur angulaire) : ce paramètre détermine la résistance exercée par le ressort, pendant son utilisation. L'unité de la raideur angulaire est le newton * mm/degré. La tolérance concernant ce paramètre est de +/- 15 % (indication).
A1 & F1 & M1 : (angle à un moment ou à une charge) : l'équation suivante donne l'angle en fonction du moment : A1 = M1/R. Pour calculer le moment à partir de la charge, on utilise l'équation suivante : M = F*Ls
Position libre des branches : il existe 4 types de position libre des branches : 0, 90, 180 ou 270 degrés (voir schéma ci-dessus).
Sens d'enroulement : un enroulement à droite permet un mouvement en torsion dans le sens inverse des aiguilles d'une montre. Un enroulement à gauche permet un mouvement en torsion dans le sens des aiguilles d'une montre. Les deux types sont disponibles pour chaque référence.
Référence : tous les ressorts sont identifiés par une référence unique : type . (De * 10) . (d * 100) . (N * 100) . Pour les ressorts avec enroulement à droite, le type correspond à la lettre D. Pour les ressorts avec enroulement à gauche, le type correspond à la lettre G. La lettre N désigne le nombre de spires. Exemple : la référence D.028.020.0350 est un ressort de torsion avec enroulement à droite, d'un diamètre extérieur de 2,8 mm, en fil inox de 0,9 mm et constitué de 3,5 spires.
Matières
I (Inox) : inox 18/8 conforme à la norme Z10 CN 18.09.
Les tolérances
Angle libre : +/- 15 degrés
Longueur des branches : +/- 3 %
