Résistances plates mica blindées - Chauffage par conduction - SCIENTAX

Les résistances plates en mica blindées sont destinées au chauffage par conduction d'outillages présentant des surfaces plates.

Elles sont utilisées pour chauffer, par l'extérieur :

• Des moules
• Des plateaux de presse
• Des étuves
• Des cuves

Elles combinent les avantages suivants :

• Bonne tenue mécanique
• Faible épaisseur
• Grande liberté de réalisation concernant leur forme

SCIENTAX vous propose des résistances :

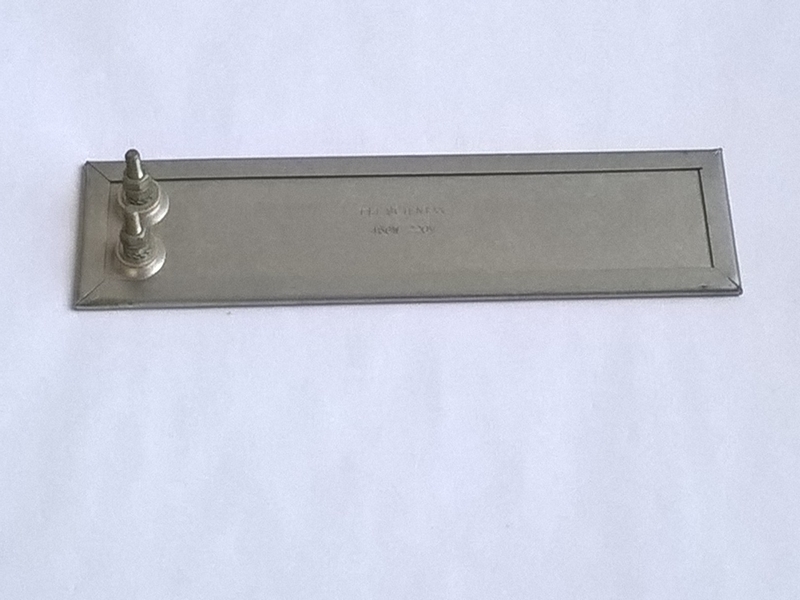

• Rectangulaires
• Circulaires

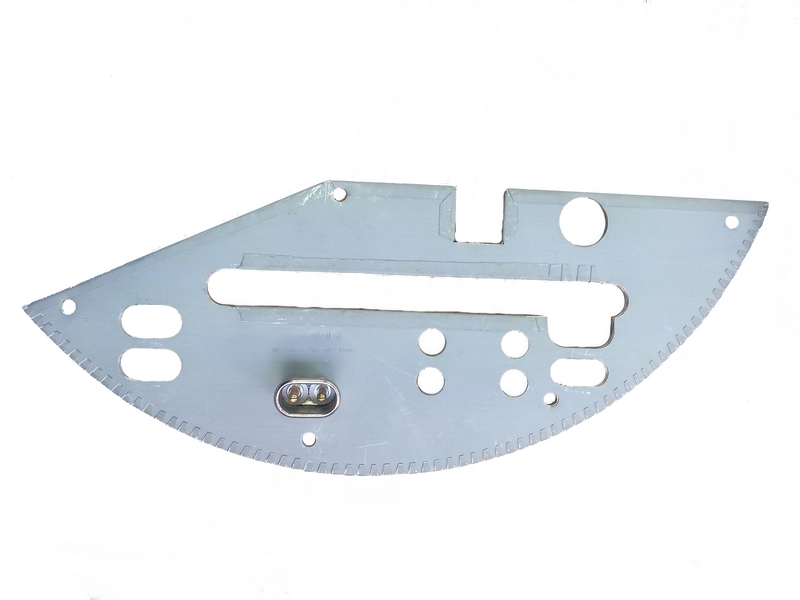

• De forme quelconque

Description technique :

• Température maximale d'utilisation : 350°C, charge maximale 4.2 W/cm²
• Fil en alliage résistif enroulé sur un support en papier mica
• Isolation papier mica
• Blindage en tôle acier traité (électro zingage) ou inox AISI 430
• Longueur et largeur de 20 mm à 1200 mm
• Épaisseur 4 mm
• Tension : de 24 à 440 V monophasé ou triphasé
• Possibilité de découpe, trous de fixation, trous pour passage de sonde, etc.
• Thermocouple intégré en option
• Contreplaque en acier ou inox pour bridage de la résistance en option

Montage :

Les résistances plates se placent dans des rainures avec une profondeur légèrement supérieure à l'épaisseur de la résistance. Les résistances plates sont bridées sur la pièce à chauffer avec une contreplaque. Il est important d'avoir un bon contact entre la pièce à chauffer et la résistance pour garantir un bon fonctionnement et une bonne durée de vie.
