Regulateur inimix pour placher chauffant

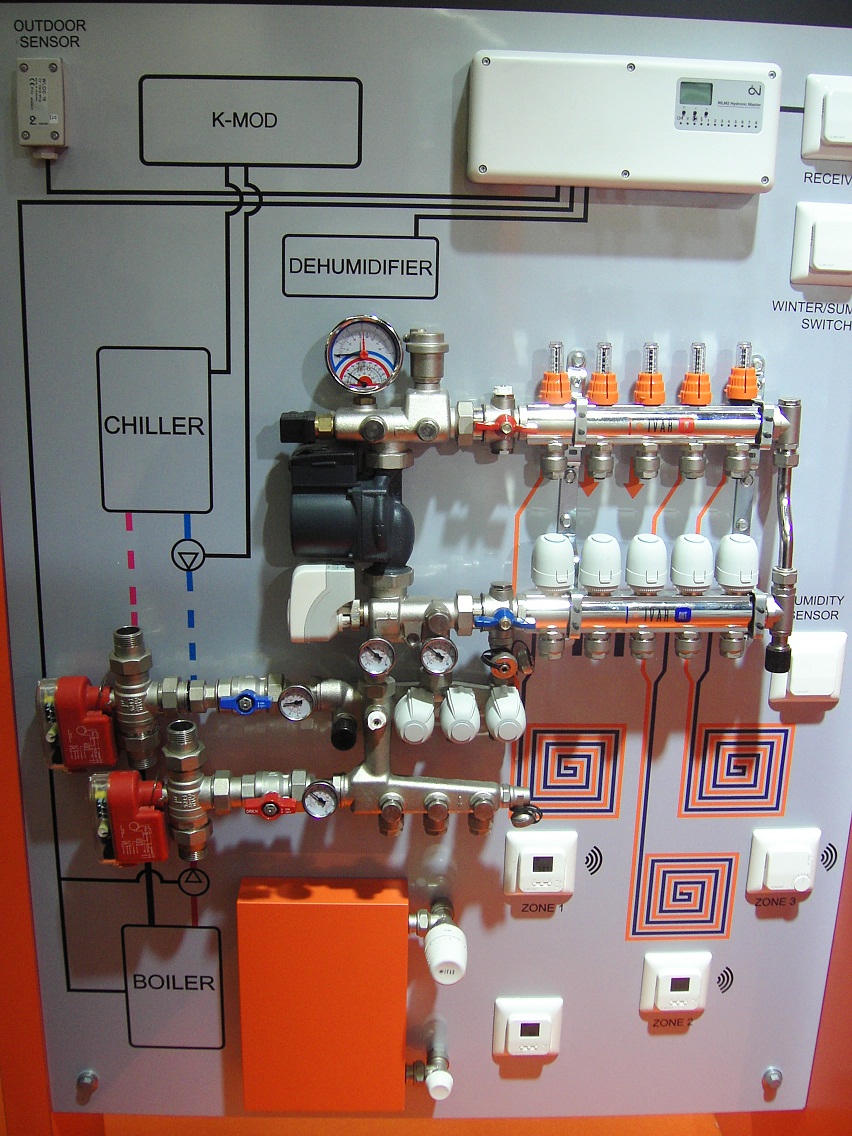

Description
principe de fonctionnement
Unimix est un système à mélange qui réalise le circuit hydraulique de la figure 2a-2b. Le groupe se caractérise par son
tout (ayant tous les accessoires indispensables pour un réglage correct et un fonctionnement optimal) ainsi qu’un
entretien facile et un encombrement total extrêmement réduit (longueur totale y compris la pompe et le moteur :
250 mm; profondeur : 110 mm). L’eau à haute température provenant de la chaudière arrive en correspondance de
l’entrée (A) de UNIMIX où se trouve la vanne mélangeuse à 3 voies qui peut être contrôlée au moyen d’une tête thermostatique,
pour un réglage 30÷50°C à point fixe, ou motorisée pour un réglage modulant. Cette vanne règle le mélange
de façon à garantir en refoulement (B) la température préréglée (manuellement ou électroniquement). UNIMIX
a été conçu de façon à ce que la vanne mélangeuse puisse travailler à pleine charge dans les conditions d’ouverture
maximale sur la voie directe en limitant ainsi la chute de pression à ses extrémités : le by-pass d’équilibrage (3) à KV
élevé assure, lorsque requis, une re-circulation importante de l’eau de retour des panneaux en garantissant le mélange
correct même en cas d’utilisation de chaudières traditionnelles à haute température.
L’eau mélangée, contrôlée par le senseur de température, est envoyée aux usagers par la sortie B. Au point C on a le
retour à partir des dérivations et à ce point, l’eau peut se distribuer en trois directions et avec des débits variables sur
trois ramifications selon la position de réglage de la vanne à trois voies et du by-pass d’équilibrage (3):
• ramification 1: retour direct en chaudière au point D
• ramification 2: retour sur la troisième voie de la vanne mélangeuse
• ramification 3: retour sur la voie mélangée à travers le by-pass (3).
Le système UNIMIX est en outre doté d’un by-pass primaire (2) pour la recirculation du fluide de chaudière. Cet élément
résulte particulièrement utile dans le cas d’installations centralisées avec une seule chaudière pour alimenter
plusieurs unités UNIMIX, puisqu’il permet la séparation hydraulique des différents usagers en les rendant indépendants
et en évitant les phénomènes de perturbation réciproque entre les pompes sur les circuits secondaires, ou dans
les applications où la chaudière a besoin d’une petite circulation pour un fonctionnement correct.
www. energierenouvelable55. com
Unimix est un système à mélange qui réalise le circuit hydraulique de la figure 2a-2b. Le groupe se caractérise par son
tout (ayant tous les accessoires indispensables pour un réglage correct et un fonctionnement optimal) ainsi qu’un
entretien facile et un encombrement total extrêmement réduit (longueur totale y compris la pompe et le moteur :
250 mm; profondeur : 110 mm). L’eau à haute température provenant de la chaudière arrive en correspondance de
l’entrée (A) de UNIMIX où se trouve la vanne mélangeuse à 3 voies qui peut être contrôlée au moyen d’une tête thermostatique,
pour un réglage 30÷50°C à point fixe, ou motorisée pour un réglage modulant. Cette vanne règle le mélange
de façon à garantir en refoulement (B) la température préréglée (manuellement ou électroniquement). UNIMIX
a été conçu de façon à ce que la vanne mélangeuse puisse travailler à pleine charge dans les conditions d’ouverture
maximale sur la voie directe en limitant ainsi la chute de pression à ses extrémités : le by-pass d’équilibrage (3) à KV
élevé assure, lorsque requis, une re-circulation importante de l’eau de retour des panneaux en garantissant le mélange
correct même en cas d’utilisation de chaudières traditionnelles à haute température.
L’eau mélangée, contrôlée par le senseur de température, est envoyée aux usagers par la sortie B. Au point C on a le
retour à partir des dérivations et à ce point, l’eau peut se distribuer en trois directions et avec des débits variables sur
trois ramifications selon la position de réglage de la vanne à trois voies et du by-pass d’équilibrage (3):
• ramification 1: retour direct en chaudière au point D
• ramification 2: retour sur la troisième voie de la vanne mélangeuse
• ramification 3: retour sur la voie mélangée à travers le by-pass (3).
Le système UNIMIX est en outre doté d’un by-pass primaire (2) pour la recirculation du fluide de chaudière. Cet élément
résulte particulièrement utile dans le cas d’installations centralisées avec une seule chaudière pour alimenter
plusieurs unités UNIMIX, puisqu’il permet la séparation hydraulique des différents usagers en les rendant indépendants
et en évitant les phénomènes de perturbation réciproque entre les pompes sur les circuits secondaires, ou dans
les applications où la chaudière a besoin d’une petite circulation pour un fonctionnement correct.
www. energierenouvelable55. com
